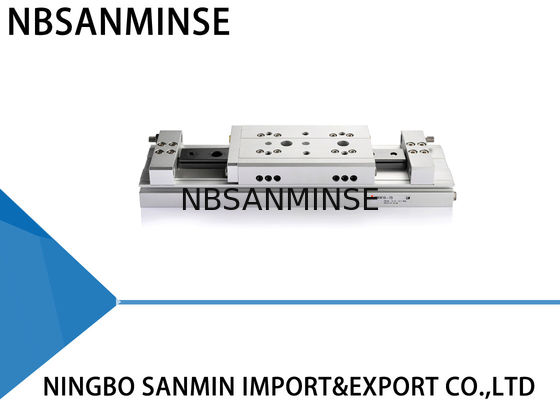

MXW Air Slide Table Double Acting Non - Lube Lubrication Air Pneumatic Cylinder
Spesifikasi
| Model |
MXW8 |
MXW12 |
MXW16 |
MXW20 |
MXW25 |
| Ukuran Bore ( mm ) |
Φ8 × 2
(Φ11 atau yang setara )
|
Φ12 × 2
(Φ17 atau yang setara )
|
Φ16 × 2
(Φ23 atau yang setara )
|
Φ20 × 2
(Φ28 atau yang setara )
|
Φ25 × 2
(Φ35 atau yang setara )
|
| Ukuran Port Pipa |
M5 × 0 . 8 |
RC 1 / 8 |
| Fluida |
Udara |
| Aksi |
Aksi Ganda |
| Tekanan Operasi |
0.15 hingga 0.7 MPa |
| Tekanan Bukti |
1 . 05 hingga 0.7 MPa |
| Suhu Sekitar dan Fluida |
- 10 hingga + 60 ℃ |
|
Rentang Kecepatan Operasi
( Kecepatan Operasi Rata-rata ) Catatan )
|
50 hingga 500 mm/s |
| Perdam |
Bumper poliuretan kedua ujung ( Standar )
Peredam kejut di kedua ujung ( Opsi )
|
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Tanpa pelumas |
| Sakelar Otomatis ( Opsi ) |
Baca sakelar otomatis
Sakelar otomatis solid state ( 2 – kabel , 3 – kabel )
Sakelar otomatis solid state indikasi 2 warna ( 2 – kabel , 3 – Kabel )
|
| Toleransi Panjang Langkah |
+1 mm
0 mm
|
| Rentang Penyesuaian Langkah |
Satu Sisi : 5 mm ( Kedua Sisi : 10 mm ) |
Tidak ada ) Kecepatan operasi rata-rata : Kecepatan di mana langkah dibagi dengan periode waktu dari awal operasi hingga mencapai akhir .
Output Teoritis
Silinder batang ganda menghasilkan daya dorong dua kali lipat dari silinder standar. ( N )
| Ukuran Bore ( mm ) |
Ukuran Batang ( mm ) |
Operasi
Arah
|
Luas Piston (mm² ) |
Tekanan Operasi ( MPa ) |
| 0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| 8 |
4 |
R |
101 |
20 |
30 |
40 |
51 |
61 |
71 |
| L |
75 |
15 |
23 |
90 |
38 |
45 |
53 |
| 12 |
6 |
R |
226 |
45 |
68 |
90 |
113 |
136 |
158 |
| L |
170 |
34 |
51 |
68 |
85 |
102 |
119 |
| 16 |
8 |
R |
402 |
80 |
121 |
161 |
201 |
241 |
281 |
| L |
302 |
60 |
91 |
121 |
151 |
181 |
211 |
| 20 |
10 |
R |
628 |
126 |
188 |
251 |
314 |
377 |
440 |
| L |
471 |
94 |
141 |
188 |
236 |
283 |
330 |
| 25 |
12 |
R |
982 |
196 |
295 |
393 |
491 |
589 |
687 |
| L |
756 |
151 |
227 |
302 |
378 |
454 |
529 |
Mengapa memilih kami
1: Pesanan sampel & pesanan jumlah kecil dapat diterima.
2: Kustomisasi sesuai permintaan khusus Anda.
3: Berikan informasi produk gratis.
4: Kualitas andal terjamin dan layanan purna jual aktif
5: Garansi kualitas satu tahun
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, fitting udara dan oli , pengukur tekanandll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai jenis baja tahan karat
,kuningan, pemrosesan bahan aluminium .seperti tekanan tinggiKatup / katup solenoid / katup listrik / katup air/ katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional dalam pembuatannya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
Titik Fokus T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah pipa lurus silindris yang tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT bersifat kerucut, dan ulir internal serta eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silindris yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.T: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Titik Fokus Penanggulangan Lingkungan Suhu Tinggi
| Penanggulangan Lingkungan Dingin Ekstrem |
Segel |
Karet Fluor, PTFE |
| Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perlakuan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
| Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
