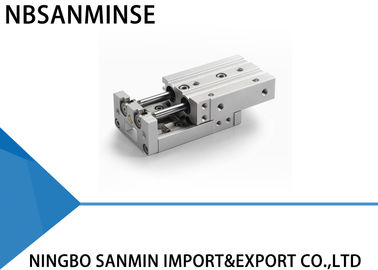

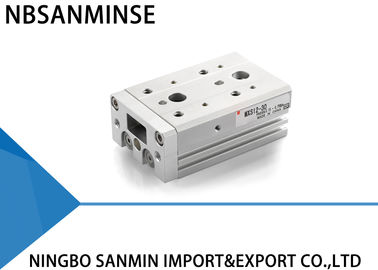

Silinder Pneumatik Meja Geser Udara SMC MXS, Silinder Pneumatik Aksi Ganda
Spesifikasi
Fluida : Udara
Aksi : Aksi ganda
Tekanan operasi : 0,15 hingga 0,7 MPa
Tekanan bukti : 1,05 MPa
Suhu ambien dan fluida : - 10 hingga 60℃
Kecepatan piston : 50 hingga 500 mm/s
Peredam : Bantalan karet ( Standar, Dengan pengatur langkah )
Peredam kejut ( Opsional )
Pelumasan : Tanpa pelumas
Sakelar otomatis (Opsi) : Sakelar otomatis reed (2-kawat, 3-kawat)
Sakelar otomatis solid state (2-kawat, 3-kawat)
Sakelar otomatis solid state indikasi 2 warna (2-kawat, 3-kawat)
Toleransi panjang langkah : +1mm
0mm
Opsi
| Opsi pengatur |
Dengan pengatur langkah |
Ujung ekstensi ( AS ) |
Rentang penyesuaian langkah 0 hingga 5 mm |
| Ujung penarikan ( AT ) |
| Pengatur di kedua ujung ( A ) |
| Dengan peredam kejut |
Ujung ekstensi ( BS ) |
Dengan peredam kejut tidak tersedia dengan seri MXS6. |
| Ujung penarikan ( BT ) |
| Peredam di kedua ujung ( B ) |
| Opsi fungsional |
Dengan buffer ( F ) |
Dengan pengunci ujung tidak tersedia dengan seri MXS 6 |
Output Teoritis
| Ukuran Bore ( mm ) |
Ukuran Batang ( mm ) |
Arah operasi |
Luas Piston ( mm ² ) |
Tekanan operasi ( MPa ) |
| 0 . 2 |
0 . 3 |
0 . 4 |
0 . 5 |
0 . 6 |
0 . 7 |
| 6 |
3 |
KELUAR |
57 |
11 |
17 |
23 |
29 |
34 |
40 |
| MASUK |
42 |
8 |
13 |
17 |
21 |
25 |
29 |
| 8 |
4 |
KELUAR |
101 |
20 |
30 |
40 |
51 |
61 |
71 |
| MASUK |
75 |
15 |
23 |
30 |
38 |
45 |
53 |
| 12 |
6 |
KELUAR |
226 |
45 |
68 |
90 |
113 |
136 |
158 |
| MASUK |
170 |
34 |
51 |
68 |
85 |
102 |
119 |
| 16 |
8 |
KELUAR |
402 |
80 |
121 |
161 |
201 |
241 |
281 |
| MASUK |
302 |
60 |
91 |
121 |
151 |
181 |
211 |
| 20 |
10 |
KELUAR |
628 |
126 |
188 |
251 |
314 |
377 |
440 |
| MASUK |
471 |
94 |
141 |
188 |
236 |
283 |
330 |
| 25 |
12 |
KELUAR |
982 |
196 |
295 |
393 |
491 |
589 |
687 |
| MASUK |
756 |
151 |
227 |
3021 |
378 |
454 |
529 |
Mengapa memilih kami
1: Berbagai gaya untuk setiap produk dan rangkaian lengkap produk pneumatik.
2: Stok besar untuk pengiriman cepat.
3: Kualitas tinggi dengan harga bersaing.
4: Pesanan sampel & pesanan jumlah kecil dapat diterima.
5: Kualitas andal terjamin dan layanan purna jual aktif
6: Garansi kualitas satu tahun
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai macam baja tahan karat
,kuningan, aluminium pemrosesan material.seperti tekanan tinggiKatup / katup solenoid / katup listrik /katup air/ katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional dalam pembuatannya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
Poin Fokus T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silinder lurus yang digunakan untuk sambungan non-segel, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk ke cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.T: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin Fokus Tindakan Balasan Lingkungan Suhu Tinggi
| Tindakan Balasan Lingkungan Dingin Ekstrem |
Segel |
Karet fluor, PTFE |
| Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Pengolahan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
| Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
