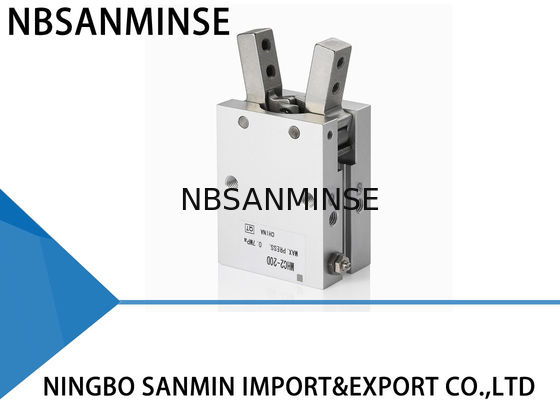

Penjepit Udara Sudut MHC2 Profesional, Penjepit Paralel Pneumatik
Spesifikasi
| Cairan |
Udara |
| Tekanan Operasi |
Aksi Ganda |
0,1 hingga 0,6 MPa |
| Aksi Tunggal |
0,25 hingga 0,6 MPa |
| Suhu ambien dan cairan |
-10 hingga 60 °C |
| Pengulangan |
± 0,01 mm |
| Frekuensi Operasi Maks. |
180 siklus/menit |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Tidak diperlukan |
| Aksi |
Aksi Ganda, Aksi Tunggal |
| Sakelar Otomatis (Opsi) |
Sakelar otomatis solid state (3 kabel, 2 kabel) |
Catatan) Lihat halaman 807 hingga 856 untuk informasi lebih lanjut tentang sakelar otomatis.
Model
| Aksi |
Model |
Ukuran Bore (mm) |
Momen Penjepitan (N`m) (Nilai efektif) 1 |
Sudut Pembukaan/Penutupan (Kedua Sisi) |
Berat (2)
(g)
|
| Aksi Ganda |
MHC2 – 10D |
10 |
0,01 |
30° hingga -10° |
39 |
| MHC2 – 16D |
16 |
0,39 |
91 |
| MHC2 – 20D |
20 |
0,70 |
180 |
| MHC2 – 25D |
25 |
1,36 |
311 |
| Aksi Tunggal |
MHC2 – 10S |
10 |
0,070 |
30° hingga -10° |
39 |
| MHC2 – 16S |
16 |
0,31 |
92 |
| MHC2 – 20S |
20 |
0,54 |
183 |
| MHC2 – 25S |
25 |
1,08 |
316 |
Catatan 1) Pada tekanan 0,5 MPa.
Lihat data “Gaya Penjepitan Efektif“ di halaman 679 untuk gaya penjepitan setiap titik penjepitan.
Catatan 2) Tidak termasuk sakelar otomatis
Mengapa memilih kami
1: Berbagai gaya untuk setiap produk dan rangkaian produk pneumatik yang lengkap.
2: Stok besar untuk pengiriman cepat.
3: Disesuaikan sesuai permintaan khusus Anda.
4: Memberikan informasi produk gratis.
5: Kualitas andal terjamin dan layanan purna jual aktif
6: Garansi kualitas satu tahun
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan eksportir suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, fitting udara dan oli , pengukur tekanan dll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai jenis pemrosesan bahan baja tahan karat
,kuningan, aluminium . sepertikatup tekanan tinggi/katup solenoid/katup listrik /katup air/ katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional dalam pembuatannya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
Poin Fokus T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan Hz yang salah, sering beralih, kepala pilot masuk cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.T: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin Fokus Tindakan Pencegahan Lingkungan Suhu Tinggi
| Tindakan Pencegahan Lingkungan Sangat Dingin |
Segel |
Karet Fluor, PTFE |
| Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perawatan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
| Pengeringan titik embun ultra-rendah (pendinginan + tipe adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
