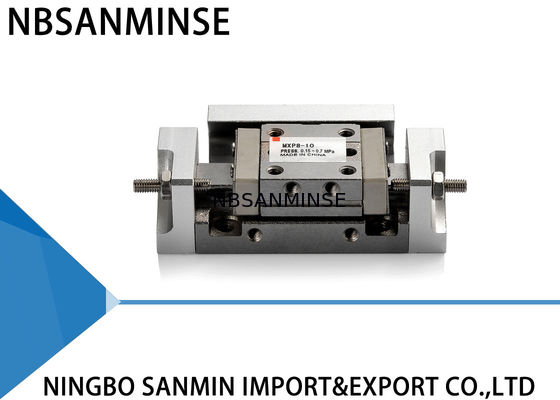

MXP Air Slide Table Series Pneumatic Cylinder Double Acting Bore Ukuran 6 - 16 mm
Spesifikasi
| Model |
MXP6 |
MXP8 |
MXP10 |
MXP12 |
MXP16 |
| Ukuran lubang (mm) |
6 |
8 |
10 |
12 |
16 |
| Ukuran Pelabuhan Saluran |
M3 × 0, 5 |
M5 × 0,8 |
| Cairan |
Udara |
| Tindakan |
Akting Ganda |
| Tekanan Operasi |
0, 15 sampai 0, 7 MPa |
| Tekanan Bukti |
1,05 MPa |
| Suhu Lingkungan dan Cairan |
- 10 sampai 60 °C |
|
Kisaran kecepatan operasi
(Rata-rata kecepatan operasi)
|
50 sampai 500 mm/s
(Opsi pengatur / Stopper logam: 50 sampai 200 mm / s
|
| Bantal |
Bumper karet
Shock Absorber (Opsi tidak tersedia untuk Seri MXP dan MXP8)
Tidak (opsi yang dapat disesuaikan / tutup logam)
|
| Penggilingan |
Non - Lubricating |
| Stroke disesuaikan |
Peralatan standar (Diperbaiki hanya di satu sisi, untuk MX |
| Otomatis beralih |
Membaca saklar otomatis (kawat 2 , kabel 3 )
Solid state auto switch (kawat 2 ¢, kawat 3 ¢)
2 ¢ Indikasi warna solid state auto switch (2 ¢ kawat, 3 ¢ kawat)
|
| Toleransi panjang pukulan |
+ 1 mm
0 mm
|
Tidak ada) Kecepatan operasi rata-rata: Kecepatan yang dipegang oleh stroke dibagi dengan periode waktu dari memulai operasi sampai mencapai akhir.
Output Teoritis
(N)
|
Ukuran Bor
(mm)
|
Luas piston (mm2) |
Tekanan operasi (MPa) |
| 0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| 6 |
28 |
6 |
8 |
11 |
14 |
17 |
20 |
| 8 |
50 |
10 |
15 |
20 |
25 |
30 |
35 |
| 10 |
79 |
16 |
21 |
32 |
40 |
47 |
55 |
| 12 |
113 |
23 |
34 |
45 |
57 |
68 |
79 |
| 16 |
201 |
40 |
60 |
80 |
101 |
121 |
141 |
Ukuran Lubang / Tekanan Standar (mm)
| 6 |
5, 10 |
| 8 |
10, 20 |
| 10 |
10, 20 |
| 12 |
15, 25 |
| 16 |
20, 30 |
Opsi Pengatur
Simbol: Opsi Pengatur
Nil: Stopper karet
B: Penyedot kejut
C: Stopper logam
Magnet / Switch Rail
Nil: Dengan magnet dan rel
N: Tanpa Magnet dan rel
Otomatis beralih
Tidak ada: Tanpa saklar otomatis (Dibangun - magnet)
Jumlah saklar otomatis
Tidak ada: 2 pcs
S: 1%
N: n pcs
Mengapa memilih kami
1: Berbagai gaya untuk setiap produk dan produk pneumatik sepenuhnya seri.
2Stok besar untuk pengiriman cepat.
3: Disesuaikan sesuai permintaan khusus Anda.
4: Berikan informasi produk gratis.
5: Kualitas tinggi dengan harga yang kompetitif.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi itu tergantung produk, Pls hubungi kami Ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa ruang lingkup bisnismu?
A: Lingkup bisnis kami adalahlayanan komponen otomatisasi eksportir dengan kontainer penuh, dan menjualSilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup motorisasi,katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyakpemasangan, pengukur tekananDan sebagainya.
P:WApa jenis produk yang bisa kau buat?
A: Kami dapat membuat berbagai jenis stainless steel, Kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/Silinder udara/ventil hidrolik/akumulator hidrolikproduk dan sebagainya.
T: Apakah produk dapat dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuat. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuat. tapi Anda perlu memberi kami otorisasi jika itu mungkin.
T: Bisakah Anda menyediakan produk merek instrumen pneumatik dan hidrolik terkenal asli?
A: Ya, kami dapat memasok seperti Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser dll.
P: Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah jaminan kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik?
A: Benang G silinder dan tidak menutup sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT kerucut,dan benang internal dan eksternal menjadi lebih ketat dan lebih ketat ketika diperketatPenutup dicapai melalui deformasi benang, dan sealant atau pita biasanya digunakan bersama-sama untuk meningkatkan efek penutup
G-thread adalah pipa lurus silinder yang digunakan untuk koneksi yang tidak tertutup; PT thread adalah tabung kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri;NPT juga tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana mengubah satuan tekanan: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kelelahan kumparan katup solenoid?
A: tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, inti katup dan masalah pegas,lingkungan panas, getaran berat dll.
P: Apa yang harus diperhatikan untuk komponen pneumatik dalam suhu tinggi atau lingkungan yang sangat dingin?
| Titik Fokus |
Tindakan Balap Lingkungan Suhu Tinggi |
Tindakan Balas Lingkungan yang Sangat Dingin |
| Segel |
Karet fluor, PTFE |
Nitril suhu rendah, karet silikon, poliuretan |
| Penggilingan |
Lemak sintetis suhu tinggi (volatilitas rendah) |
Lemak suhu rendah (titik tuang rendah, viskositas rendah) |
| Pengolahan Pasokan Udara |
Memperkuat pendinginan, penghapusan air yang efisien |
Pengeringan titik embun yang sangat rendah (tipe pendingin + adsorpsi), pelacakan panas |
| Komponen Logam |
Kliring ekspansi cadangan |
Pilih bahan dengan ketahanan suhu rendah, mencegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, disipasi panas, konsumsi daya rendah |
Menginstal kotak isolasi, pemanasan lokal, mencegah kondensasi dingin |
| Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat isolasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan isolasi panas |
