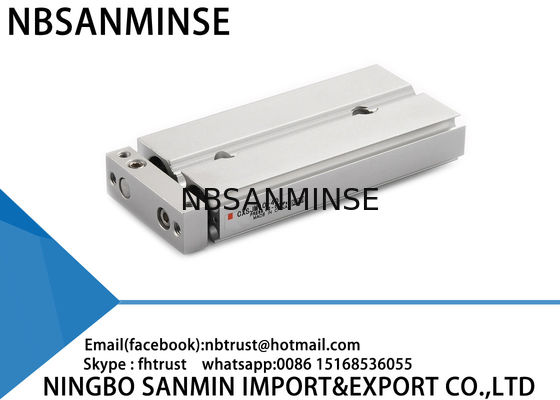

Silinder Udara Batang Ganda Kompak CXSJ Tanpa / Peredam Karet Ramah Lingkungan
Mengapa memilih kami
1: Berbagai gaya untuk setiap produk dan rangkaian produk pneumatik yang lengkap.
2: Stok besar untuk pengiriman cepat.
3: Kualitas tinggi dengan harga bersaing.
4: Pesanan sampel & pesanan jumlah kecil dapat diterima.
5: Kustomisasi sesuai permintaan khusus Anda.
6: Berikan informasi produk gratis.
7: Kualitas terjamin dan layanan purna jual yang aktif
8: Garansi kualitas satu tahun
9: Dukungan teknis melalui ina@pneuhydr.com
Spesifikasi
| Ukuran lubang (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Cairan |
Udara (Tanpa pelumas) |
| Tekanan uji |
1.05MPa |
| Tekanan operasi maksimum |
0.7MPa |
| Tekanan operasi minimum |
0.15MPa |
0.1MPa |
0.05MPa |
| Suhu sekitar dan cairan |
-10 hingga 60 °C (Tanpa pembekuan) |
| Kecepatan piston |
30 hingga 800 mm/s |
30 hingga 700 mm/s |
30 hingga 600mm/s |
| Peredam |
Bumper karet di kedua ujungnya |
| Rentang penyesuaian langkah |
0 hingga -5 mm dibandingkan dengan langkah standar |
| Ukuran port |
M3×0.5 |
M5×0.8 |
RC(NPT,FF)1/8 |
| Energi kinetik yang diizinkan |
0.016J |
0.064J |
0.095J |
0.17J |
0.27J |
0.32J |
Langkah Standar
(mm)
| Model |
Langkah standar |
Rentang langkah yang dapat diproduksi |
| CXSJ 6 |
10,20,30,40,50 |
60 hingga 100 |
| CXSJ 10 |
10,20,30,40,50,75 |
80 hingga 150 |
| CXSJ 15 |
10,20,30,40,50,75,100 |
110 hingga 150 |
| CXSJ 20,25,32 |
110 hingga 200 |
Output Teoritis
(N)
|
Ukuran lubang
(mm)
|
Ukuran batang
(mm)
|
Arah operasi |
Luas piston (mm²) |
Tekanan operasi (MPa) |
| 0.1 |
0.15 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| CXSJ 6 |
4 |
KELUAR |
56 |
- |
8.4 |
11.2 |
16.8 |
22.4 |
28.0 |
33.6 |
39.2 |
| MASUK |
31 |
- |
4.6 |
6.2 |
9.3 |
12.4 |
15.5 |
18.6 |
21.7 |
| CXSJ 10 |
6 |
KELUAR |
157 |
15.7 |
- |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110 |
| MASUK |
100 |
10.0 |
- |
20.0 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
| CXSJ 15 |
8 |
KELUAR |
353 |
35.3 |
- |
70.6 |
106 |
141 |
177 |
212 |
247 |
| MASUK |
252 |
25.2 |
- |
50.4 |
75.6 |
101 |
126 |
151 |
176 |
| CXSJ 20 |
10 |
KELUAR |
628 |
62.8 |
- |
126 |
188 |
251 |
314 |
377 |
440 |
| MASUK |
471 |
47.1 |
- |
94.2 |
141 |
188 |
236 |
283 |
330 |
| CXSJ 25 |
12 |
KELUAR |
982 |
98.2 |
- |
196 |
295 |
393 |
491 |
589 |
687 |
| MASUK |
756 |
75.6 |
- |
151 |
227 |
302 |
378 |
454 |
529 |
| CXSJ 32 |
16 |
KELUAR |
1608 |
161 |
- |
322 |
482 |
643 |
804 |
965 |
1126 |
| MASUK |
1206 |
121 |
- |
241 |
362 |
482 |
603 |
724 |
844 |
Produk kami berkualitas tinggi dengan garansi 12 bulan, dan mendukung pembayaran paypal.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan menjualsilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai macam baja tahan karat
,kuningan, aluminium pemrosesan material.seperti tekanan tinggiKatup / katup solenoid / katup listrik /katup air/ katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
Poin Fokus T: Apakah konektornya dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silinder lurus yang digunakan untuk sambungan non-segel, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus berbentuk silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk ke cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.T: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin Fokus Tindakan Balasan Lingkungan Suhu Tinggi
| Tindakan Balasan Lingkungan Dingin Ekstrem |
Segel |
Karet fluor, PTFE |
| Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perawatan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
| Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
