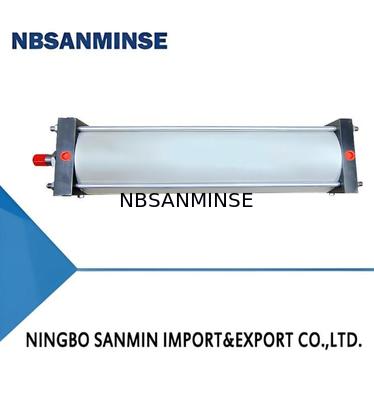

10A-2 Silinder Udara Pneumatik ISO Bore Φ125, Φ160, Φ200, Φ250 Silinder Besar Berat

I. Fitur

1. Dimensi pemasangan sesuai dengan ISO (Standar Internasional).
2. Pelumasan bebas oli (opsional berpelumas oli) menghindari kontaminasi oli-gas, dan pelumas kabut oli dapat dihilangkan.
3. Bagian utama terbuat dari baja karbon berkualitas tinggi, kokoh dan tahan lama, cocok untuk bekerja dalam kondisi yang keras.

II. Simbol Grafis dan Penampilan

III. Model

IV. Parameter Teknis Utama

1. Diameter Silinder: Φ125, Φ160, Φ200, Φ250 (mm)
2. Langkah Peredam: 20, 23, 23, 25 (mm)
3. Langkah Maksimum: 2000mm
4. Rentang Tekanan Kerja: 1~10bar
5. Tekanan Bukti: 15bar
6. Rentang Kecepatan Operasi: 50~700mm/s
7. Rentang Suhu Operasi: -25 ~ +80℃ (dalam kondisi tidak membeku)
8. Media Kerja: Udara Bertekanan Murni
9. Pelumasan: Tidak Diperlukan (Opsional Berpelumas Oli)

V. Dimensi Garis Besar dan Pemasangan

1. Tipe Dasar (Tipe SD) ISO

VI. Dimensi Garis Besar dan Aksesori Ujung Batang

• Tipe T (Batang Penghubung Lug Tunggal)
•
• Tipe Y (Batang Penghubung Berbentuk Garpu dengan Pin)
•
•

• T: Bisakah Anda menawarkan sampel gratis?

  A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055

  T: Apa cakupan bisnis Anda?

  A: Cakupan bisnis kami adalahlayanan eksportir suku cadang otomasi dengan kontainer penuh, dan menjualsilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor,  Katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.

  T:Produk jenis apa yang bisa Anda buat?A: Kami dapat membuat banyak jenis baja tahan karat

  ,kuningan, aluminium pemrosesan material.seperti tekanan tinggiKatup / katup solenoid / katup listrik  katup /katup air/ katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.

  T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?

  A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.

  T:

  Apakah ada garansi yang tersedia?

  Poin Fokus T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?

  A:

  Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan

  Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?

  A: 1MPa=10bar≈145psi≈10kg

  T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?

  A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk ke cairan, masalah inti katup dan pegas,

  lingkungan

  panas, getaran berat, dll.T: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?

  Poin Fokus Tindakan Pencegahan Lingkungan Suhu Tinggi

• Tindakan Pencegahan Lingkungan Dingin Ekstrem	Segel	Karet fluor, PTFE
  Nitrile suhu rendah, karet silikon, poliuretan	Pelumasan	Gemuk sintetis suhu tinggi (volatilitas rendah)
  Gemuk suhu rendah (titik tuang rendah, viskositas rendah)	Pengolahan Pasokan Udara	Perkuat pendinginan, penghilangan air yang efisien
  Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas	Komponen Logam	Cadangkan celah ekspansi
  Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin	Komponen Kontrol	Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah
  Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin	Pemasangan	Jauhkan dari sumber panas, tambahkan pelat insulasi panas
  Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal
