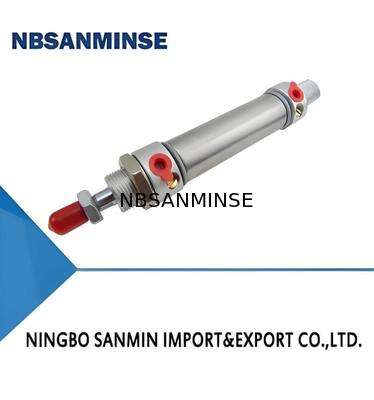

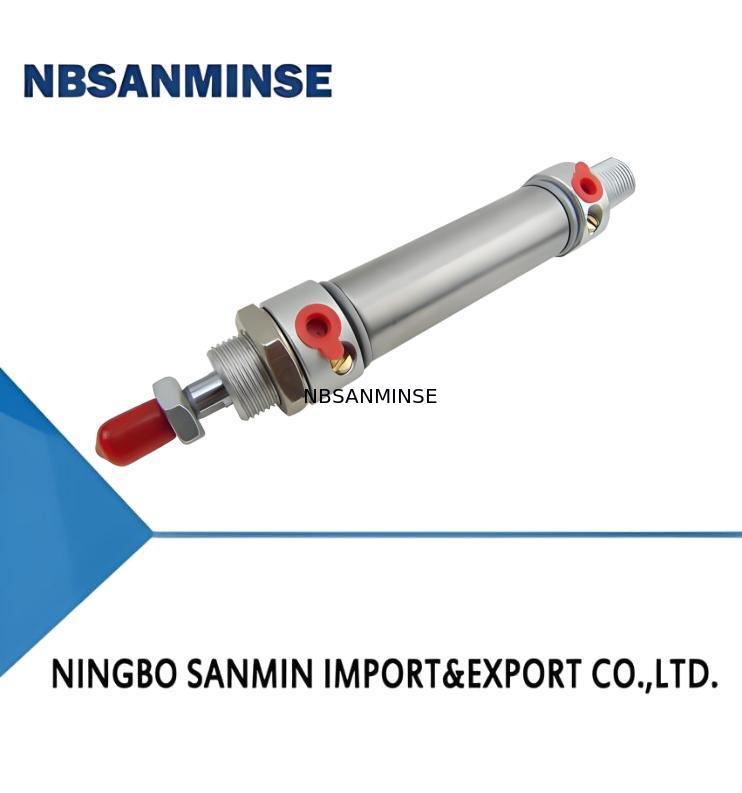

10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar

10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar
10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar

Gambar besar :  10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar

Detail produk:
Tempat asal: Tiongkok
Nama merek: NBSANMINSE
Sertifikasi: ISO9001
Nomor model: 10Y-3
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 buah
Harga: Dapat dinegosiasikan
Kemasan rincian: KOTAK
Waktu pengiriman: 5-30 hari
Syarat-syarat pembayaran: L/C,T/T
Menyediakan kemampuan: 10000 pcs
Kontak

10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar

Deskripsi
Tekanan bukti: 15(batang) Bentuk Bantalan: bantal bantal
Menahan arus: AC220V,50Hz:0,015A Suhu Operasional: -25 ～ +80(℃)
Pasokan Minyak: Pasokan Minyak Bahan: SS316 SS304
Menyoroti:

10Y-3 Model Pneumatic Air Cylinder

,

15 Bar Proof Pressure Air Cylinder (silinder udara tahan tekanan)

,

Cushion Pad Cushioning Pneumatic Cylinder

I. Fitur:

1Blok silinder baja tahan karat, dengan tutup ujung yang dihubungkan dengan proses pengikat baru, menampilkan dimensi aksial kecil, berat ringan dan penampilan yang elegan.

2Kinerja yang baik, keandalan tinggi dan ketahanan korosi yang kuat.

3.Oil-free (minyak-dilumasi juga tersedia) pelumasan, menghindari pencemaran minyak-gas, dan minyak kabut pelumasan dapat dihilangkan.

4.Kedua ujung mengadopsi struktur bantalan pneumatik kecepatan yang dapat diatur, cocok untuk acara yang membutuhkan bantalan besar.

II. Model

Tipe standar

10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar 0

Dengan Type Switch

10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar 1

Dengan Jenis Katup

10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar 2

Dengan jenis katup dan saklar

10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar 3

①  Model Silinder Lihat Tabel Kinerja Silinder untuk rincian
② Formulir pemasangan Lihat diagram di halaman berikutnya untuk rincian
⑤ Formulir penutup belakang Lihat diagram di halaman berikutnya untuk rincian
Kode S P K
 Nama Tipe dasar Pelabuhan Aksial FD-13RV
⑥ Mode Operasi Katup A: Tekan jenis ketika Energized
B: Jenis Tarik saat Energi
⑦ Tegangan Operasi Katup 5:AC220V 50HZ
8: DC24V
⑧ Switch Model Lihat Tabel Kinerja Switch untuk detail
Kode K H
 Nama FD-03R FD-13RV
⑨ Jumlah Switch
⑩ Aksesoris koneksi ujung batang Lihat Diagram 10Y-1 untuk rincian

III. Simbol Grafis dan Penampilan

10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar 4

IV. Parameter teknis utama
1Parameter teknis utama silinder
Varietas Tipe standar Tipe yang dilengkapi switch Tipe yang dilengkapi dengan mesh Tipe yang dilengkapi mesh & switch
Model 10Y-3 10Y-3R 10Y-3V 10Y-3K
Lubang silinder (mm) Φ25,Φ32,Φ40,Φ50
Tekanan maksimum (mm) Φ25:400;Φ32:500;Φ40:600;Φ50:800
Tekanan Minimal (mm) Tidak terbatas 37  Tidak terbatas 37
Jangkauan tekanan operasi (bar) 0.5 ¢10 1.5 ¢10
Resistensi tekanan (bar) 15
Kisaran kecepatan operasi (mm/s) 50 ¢ 700 50 500
Kisaran suhu operasi (°C) -25 ~ +80 (dalam kondisi tidak membeku)
Media Operasi Udara terkompresi kering dan bersih
Jenis bantal Bantal udara yang dapat disesuaikan

2. Parameter teknis utama dari Switch

Parameter 2/5 Way Single Solenoid dioperasikan katup arah
Varietas A: Tekan jenis ketika Energized B: Jenis Tarik saat Energi
Tegangan nominal AC220V,50Hz; DC24V
Fluktuasi Tegangan yang Diizinkan ± 10%
Saat mulai AC220V,50Hz;0.028A
Daya tahan arus AC220V,50Hz:0.015A; DC24V:0.09A
Konsumsi Daya AC220V,50Hz:1.8W
DC24V:2.2W
Kelas Isolasi B
Jangkauan tekanan operasi  1.5 ∙ 10 bar

V. Bentuk dan Dimensi Instalasi

10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar 5

10Y-3 Silinder udara stainless steel dengan desain katup dan saklar 10bar 6

Catatan:
1Dimensi aksesoris silinder untuk silinder seri 10Y-3 adalah sama dengan silinder 10Y-1 dengan Φ25 Φ50.saat menghitung dimensi instalasi silinder 10Y-3, mereka dapat dihitung dengan mengacu pada tabel ini dan tabel dimensi aksesoris silinder untuk seri 10Y-1.

2Silakan lihat formulir instalasi dan formulir koneksi ujung batang dari seri 10Y-1 untuk formulir instalasi dan formulir koneksi ujung batang dari 10Y-3 dengan Φ25 Φ40.
