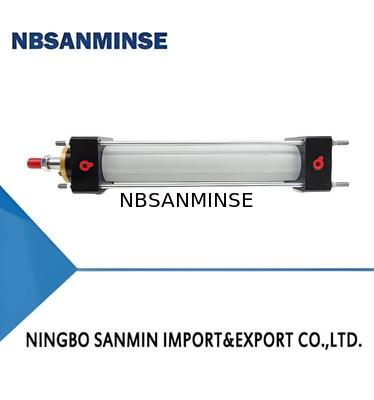

I.Fitur
1.Ini adalah produk tradisional perusahaan kami dengan sejarah produksi yang panjang. Melalui perbaikan berkelanjutan, produk ini andal dan tahan lama.
2.Memiliki rentang diameter lubang yang lebar dari Φ32 hingga Φ400, dan langkah dapat dipilih secara sewenang-wenang dalam rentang maksimum. Silinder dengan langkah yang diperpanjang juga dapat disesuaikan melalui negosiasi.
3.Untuk silinder dengan diameter lubang Φ32～Φ100, penutup ujung depan dan belakang terbuat dari paduan aluminium, dan laras silinder adalah tabung aluminium presisi dengan lubang bagian dalam yang diolah dengan oksidasi anodik keras. Untuk silinder dengan diameter lubang Φ125～Φ400, penutup ujung depan dan belakang terbuat dari besi cor, dan laras silinder adalah tabung baja mulus presisi dengan lubang bagian dalam berlapis krom keras.
4.Tersedia berbagai jenis aksesori dan konektor pemasangan, memenuhi berbagai persyaratan aplikasi.
II. Simbol Grafis dan Penampilan
Silinder tanpa Peredam
Silinder dengan Peredam
III.Model
IV. Parameter Teknis Utama
| Model |
QGA QGB |
QGAI QGBI |
| Diameter Lubang (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
400 |
250 |
320 |
| Langkah Maksimum (mm) |
500 |
800 |
1000 |
2000 |
| Tekanan Operasi (bar) |
1.5～8 |
| Tekanan Bukti (bar) |
12 |
| Rentang Suhu Operasi (℃) |
-25~+80 (dalam kondisi tidak membeku) |
| Media Kerja |
Udara terkompresi murni yang mengandung kabut oli |
V. Dimensi Garis Besar dan Pemasangan
Silinder Tipe Dasar
Seri QGA, QGAⅠ
Seri QGA, QGBⅠ
- Silinder dengan Aksesori Pemasangan
Silinder Tipe Trunnion Tunggal (Tipe E)
Silinder Tipe Trunnion Ganda (Tipe ES)
Silinder yang Dipasang Trunnion Tunggal (Tipe EZ)
Silinder yang Dipasang Trunnion Ganda (Tipe ESZ)
Silinder Tipe Flange Belakang (Tipe F)
Silinder Tipe Flange Depan (Tipe FQ)
Silinder Tipe Poros Engkol Tengah (Tipe Z)
Silinder Tipe Braket Kaki (Tipe J)
Silinder Tipe Dukungan Poros Engkol Tengah (Tipe ZZ)
- Silinder dengan Aksesori Koneksi
Konektor Dilengkapi Tabung (Tipe L₁)
Konektor Dilengkapi Batang (Tipe L₂)
Konektor Dilengkapi Garpu (Tipe L₃)
Konektor Gabungan Batang-Garpu (Tipe L₄)
Konektor Gabungan Garpu-Batang (Tipe L₅)
Konektor Tabung
Konektor Batang
Konektor Garpu
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, fitting udara dan oli , pengukur tekanan dll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai macam baja tahan karat
,kuningan, aluminium pemrosesan bahan.seperti tekanan tinggiKatup / katup solenoid / katup listrik katup /katup air/ katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
Poin Fokus T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk ke cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.T: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin Fokus Tindakan Pencegahan Lingkungan Suhu Tinggi
| Tindakan Pencegahan Lingkungan Dingin Ekstrem |
Segel |
Karet fluor, PTFE |
| Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perawatan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
| Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
