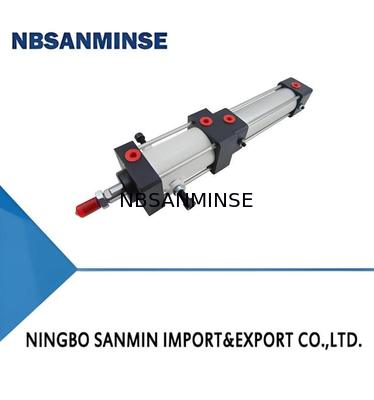

QGSJ Kunci silinder penguncian dan berhenti di posisi manapun di tengah stroke

I. Fitur

1. Seri ini adalah turunan silinder seri 10A-5, dengan banyak bagian yang dapat ditukar.
2. Mengadopsi barel silinder paduan aluminium dan tutup ujung, dengan penampilan yang menarik dan berat ringan.
3. Dapat mencapai penguncian dan berhenti di posisi mana pun di tengah stroke, dengan pengulangan yang tinggi.
4. Menggunakan mekanisme penguncian yang wajar; kekuatan penguncian independen dari arah gerakan piston, memastikan penguncian yang dapat diandalkan.
5. Pengolesan bebas minyak (opsional yang dilumasi minyak) menghindari kontaminasi minyak-gas, dan pelumas kabut minyak dapat dihilangkan.

III. Model

Tipe standar

Ketik dengan Switch





①	Model Silinder
②	Formulir pemasangan		Lihat Catatan di Bagian "V"
③	Pengeboran Silinder		Lihat tabel berikut
④	Tekan Silinder		Lihat tabel berikut
⑤	Kode	J		H
	Switch Model	FD-21R		FD-19RV
⑥	Jumlah Switch
⑦	Aksesori Koneksi		Lihat Catatan di Bagian "V"

IV. Parameter teknis utama



Lubang silinder (mm)		Φ40	Φ50	Φ63	Φ80	Φ100
Tekanan maksimum (mm)		800			1000
Media Kerja		Udara Dikompres yang Kering dan Bersih
Jangkauan tekanan kerja (bar)		3.5 ¢10
Suhu kerja rata-rata (°C)		-25 +60 (dalam kondisi non-beku)
Kisaran kecepatan operasi (mm/s)		50 ¢ 300
Arah pengereman		Dua arah
Tekanan pelepasan kunci (bar)		≥ 3.5	≥ 4	≥ 4	≥ 4.5	≥ 4
Keakuratan Posisi Ulang (mm)		≤±2 (pada kecepatan maksimum dan beban penanganan maksimum)
Beban Pengendalian Maksimal (kg)		34	53	85	138	215
Dorongan (N) (pada η=0).8, P=5bar)		502	769	1221	1970	3078
Kekuatan tarik (N) (pada η=0).8, P=5bar)		422	620	1072	1778	2886



V. Bentuk dan Dimensi Instalasi

Gambar garis besar silinder penguncian seri QGSJ (tipe dasar)
