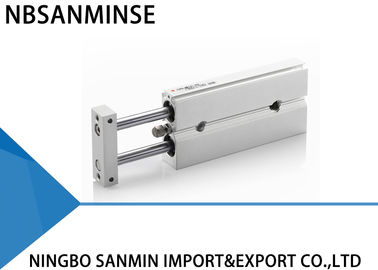

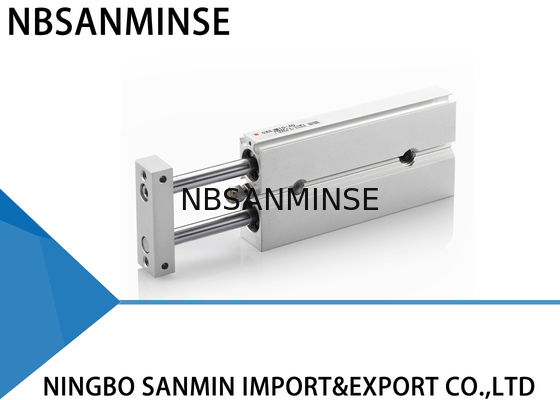

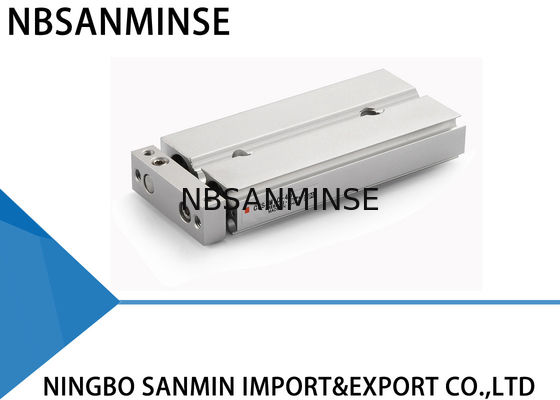

Silinder Batang Ganda CXSJ / Silinder Pneumatik Tipe Kompak Tipe Serupa SMC
Spesifikasi
| Ukuran Lubang (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Fluida |
Udara ( Tanpa pelumasan ) |
| Tekanan Uji |
1.05 MPa |
| Tekanan Maks |
0.7 MPa |
| Tekanan Min |
0.15MPa |
0.1MPa |
0.05MPa |
| Suhu ambien dan fluida |
- 10 hingga 60 ℃ ( Tanpa pembekuan ) |
| Kecepatan Piston |
30 hingga 800 mm / s |
30 hingga 700 mm / s |
30 hingga 600 mm / s |
| Perdam |
Bumper karet di kedua ujung |
| Rentang penyesuaian langkah |
0 hingga – 5 mm dibandingkan dengan langkah standar |
| Ukuran Port |
M3 × 0 . 5 |
M5 × 0 . 8 |
RC (NPT , PF)1 / 8 |
| Energi kinetik yang diizinkan |
0.016J |
0.064J |
0.095J |
0.17J |
0.27J |
0.32J |
Langkah Standar ( mm )
| Model |
Langkah Standar |
Rentang Langkah yang Dapat Diproduksi |
| CXSJ 6 |
10 , 20 , 30 , 40 , 50 |
60 hingga 100 |
| CXSJ 10 |
10 , 20 , 30 , 40 , 50 , 75 |
80 hingga 150 |
| CXSJ 15 |
10 , 20 , 30 , 40 , 50 , 75 , 100 |
110 hingga 150 |
| CXSJ 20 , 25 , 32 |
110 hingga 200 |
Tipe Ulir Port
| Tidak ada |
Ulir M |
φ 6 hingga φ 25 |
| Rc 1 / 8 |
φ 32 |
| TN |
NPT 1 / 8 |
| TF |
G 1 / 8 |
Tipe bantalan
M : Bantalan geser
L : Bantalan bushing bola
Penyaluran Pipa
Nil : Standar ( φ 6 hingga φ 32 )
P : Aksial ( φ 6 , φ 10 )
Ukuran Lubang / Langkah
| Ukuran Lubang |
Langkah Standar |
| 6 |
10 , 20 , 30 , 40 , 50 |
| 10 |
10 , 20 , 30 , 40 , 50 , 75 |
| 15 |
10 , 20 , 30 , 40 , 50 , 75 , 100 |
| 20 |
| 25 |
| 32 |
Sakelar Otomatis
Nil : Tanpa sakelar otomatis ( dengan magnet bawaan )
Jumlah sakelar otomatis
Nil : 2 pcs
S : 1 pc
N : “n” pcs
Mengapa memilih kami
1: Berbagai gaya untuk setiap produk dan rangkaian produk pneumatik yang lengkap.
2: Stok besar untuk pengiriman cepat.
3: Berikan informasi produk gratis.
4: Kualitas andal terjamin dan layanan purna jual aktif
5: Kualitas tinggi dengan harga bersaing.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan eksportir suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai macam baja tahan karat
,kuningan, aluminium pemrosesan material.seperti tekanan tinggiKatup / katup solenoid / katup listrik /katup air/ katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
Poin Fokus T: Apakah konektornya dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.T: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin Fokus Penanggulangan Lingkungan Suhu Tinggi
| Penanggulangan Lingkungan Dingin Ekstrem |
Segel |
Karet Fluor, PTFE |
| Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perlakuan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
| Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
