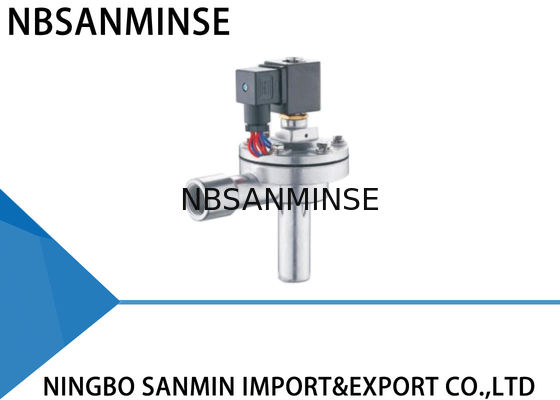

QG-Z-20A Seri Pneumatic Pulse Valve Jenis Angle Kanan 220VAC / 24VDC / 110VAC GOYEN Type

Seri QG-Z-20A Katup Pulsa Pneumatik Tipe Sudut Kanan 220VAC / 24VDC / 110VAC Tipe GOYEN

Parameter Teknis

Badan : Cor mati ADC12

Armatur : Baja tahan karat 430 FR

Diafragma : Nitril atau Viton

Pegas : Baja tahan karat 321

Pengencang : Baja tahan karat 302

Membran berkualitas baik akan dipilih dan digunakan untuk semua katup, dengan setiap bagian diperiksa dalam setiap prosedur manufaktur, dan dimasukkan ke dalam jalur perakitan yang sesuai dengan semua prosedur. Setiap katup yang selesai akan diuji tiup elektrik.

Selama instalasi dan commissioning

Fenomena Kegagalan

1 . Katup tidak dapat semuanya terbuka, tetapi bagian utama bertindak.

2 . Beberapa katup tidak berfungsi, tetapi yang lain normal.

3 . Katup tidak dapat semuanya tertutup. Ada kebocoran. Tidak ada cara untuk membuat kubah gas.

4 . Beberapa katup tidak dapat tertutup. Ada kebocoran.

5 . Penutupan katup lambat.

1 . Ada kotoran atau serpihan pada diafragma, bagian utama rusak. Inti besi bergerak tersumbat.

1 . Periksa tekanan kubah gas untuk melihat apakah terlalu rendah.

2 . Periksa koneksi koil katup dan koil

3 ( 1 ) . Katup Y. Beberapa katup untuk kubah gas yang sama bocor, sehingga menyebabkan kebocoran untuk semua katup.

3 ( 2 ) . Katup Z. Saluran masuk katup dan moncong tiup dipasang terbalik.

4 . Ada kotoran atau serpihan pada diafragma, yang menghalangi inti besi bergerak.

5 . Lubang diafragma tersumbat.

1 . Bersihkan diafragma dan periksa apakah bagian diafragma lengkap. Periksa inti besi bergerak dan kunci udara. Ganti aksesori jika perlu.

1 . Periksa kebocoran

2 . Ganti aksesori

3 ( 1 ) . Periksa kebocoran

3 ( 2 ) . Pasang kembali

4 . Bersihkan diafragma dan periksa apakah diafragma lengkap. Periksa inti besi bergerak dan kunci udara.

5 . Bersihkan lubang diafragma

Selama masa pakai

Fenomena Kegagalan

1 . Beberapa katup bocor. Diafragma tidak dapat menutup rapat dan katup selalu terbuka sedikit.

2 . Koil panas dan terbakar.

3 . Ada tegangan tetapi katup tidak beroperasi.

4 . Suhu lingkungan di bawah -20℃. Katup bocor dan tidak dapat terbuka.

Kemungkinan Penyebab

1 . Ada kotoran atau serpihan pada diafragma, bagian utama rusak. Inti besi bergerak tersumbat.

2 . Sudah terlalu lama dinyalakan.

3 . Diafragma rusak dan lubangnya tersumbat.

4 . Suhu lingkungan terlalu rendah dan ada embun beku di dalam katup.

Pemecahan Masalah

1 . Bersihkan diafragma dan periksa apakah bagian diafragma lengkap. Periksa inti besi bergerak dan kunci udara. Ganti aksesori jika perlu.

2 . Periksa kondisi kerja sistem kontrol.

3 . Ganti aksesori tepat waktu.

4 . Perhatikan isolasi dan menjaga suhu yang tepat.

T: Bisakah Anda menawarkan sampel gratis?

A: Ya,

tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055 T: Apa cakupan bisnis Anda?

A: Cakupan bisnis kami adalah

layanan ekspor suku cadang otomasi dengan kontainer penuh, dan menjualsilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor,  Katup kuningan, katup hidrolik, silinder hidrolik,udara dan oli  fitting, pengukur tekanan dll.T:

Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat banyak jenis baja tahan karat,

kuningan, aluminiumpemrosesan bahan. seperti tekanan tinggiKatup / katup solenoid / katup listrik   /katup air/katup pneumatik /silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen asli yang terkenal?

A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.

T:

Apakah ada garansi yang tersedia?

A: Ya, biasanya produk adalah garansi kualitas satu tahun.

Tindakan Pencegahan Lingkungan Suhu Tinggi A:

Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan

Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara

T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg

T: Apa yang biasanya menyebabkan koil katup solenoid terbakar?

A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk cairan, masalah inti katup dan pegas,

lingkungan

panas, getaran berat dll.

T:Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? Poin Fokus

Tindakan Pencegahan Lingkungan Suhu Tinggi Tindakan Pencegahan Lingkungan Dingin Ekstrem
