Detail produk:
|
| Cairan: | Udara | Tindakan: | Akting ganda |
|---|---|---|---|
| Ukuran port perpipaan: | M5 × 0.8 | Tekanan Minimal: | 0,15mpa / 0,06mpa / 0,05mpa |
| Kecepatan piston: | 50 hingga 500 mm / s | Pelumasan: | Non - pelumas |
| Menyoroti: | smc air cylinders,guided pneumatic cylinder |
||

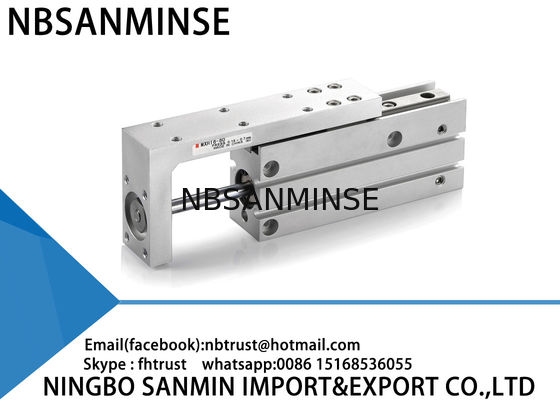

MXH Slide Pneumatic Cylinder High Reliability 0.15MPa / 0.06MPa Minimum Pressure
1: Berbagai gaya untuk setiap produk dan rangkaian produk pneumatik yang lengkap.
2: Stok besar untuk pengiriman cepat.
3: Kualitas tinggi dengan harga bersaing.
4: Pesanan sampel & pesanan jumlah kecil dapat diterima.
5: Kustomisasi sesuai permintaan khusus Anda.
6: Berikan informasi produk gratis.
7: Kualitas terjamin dan layanan purna jual yang aktif
8: Garansi kualitas satu tahun
9: Dukungan teknis melalui ina@pneuhydr.com
Spesifikasi
| Ukuran lubang (mm) | 6 | 10 | 16 | 20 |
| Fluida | Udara | |||
| Aksi | Aksi Ganda | |||
| Ukuran port pipa | M5×0.8 | |||
| Tekanan operasi minimum | 0.15MPa | 0.06MPa | 0.05MPa | |
| Tekanan operasi maksimum | 0.7MPa | |||
| Tekanan bukti | 1.05MPa | |||
| Suhu ambien dan fluida |
Tanpa sakelar otomatis: -10 hingga 70℃ (Tanpa pembekuan) Dengan sakelar otomatis: -10 hingga 60℃ (Tanpa pembekuan) |
|||
| Kecepatan piston | 50 hingga 500 mm/s | |||
| Energi kinetik yang diizinkan (J) | 0.0125 | 0.025 | 0.05 | 0.1 |
| Perawatan Pasokan Udara | Non-lube | |||
| Bantalan | Bumper karet di kedua ujungnya | |||
| Toleransi panjang langkah |
+1.0 0 |
|||
Langkah Standar
| Ukuran lubang (mm) | Langkah standar (mm) |
| 6,10,16,20 | 5,10,15,20,25,30,40,50,60 |
Catatan) Langkah perantara tersedia dengan model "Made to Order" (-XC19).
Output Teoritis
(N)
|
Ukuran lubang (mm) |
Ukuran batang (mm) |
Arah Operasi |
Luas piston (mm²) |
Tekanan operasi (MPa) | ||
| 0.3 | 0.5 | 0.7 | ||||
| 6 | 3 | LUAR | 28 | 8 | 14 | 19 |
| DALAM | 21 | 6 | 10 | 14 | ||
| 10 | 4 | LUAR | 78 | 23 | 39 | 55 |
| DALAM | 66 | 19 | 33 | 46 | ||
| 16 | 6 | LUAR | 201 | 60 | 101 | 141 |
| DALAM | 172 | 51 | 86 | 121 | ||
| 20 | 8 | LUAR | 314 | 94 | 157 | 220 |
| DALAM | 264 | 79 | 132 | 185 | ||
Berat
(g)
| Model | Langkah (mm) | ||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |
| MXH6 | 61 | 66 | 75 | 80 | 88 | 93 | 107 | 120 | 134 |
| MXH10 | 104 | 112 | 125 | 133 | 146 | 153 | 174 | 195 | 216 |
| MXH16 | 194 | 204 | 222 | 232 | 250 | 260 | 288 | 316 | 343 |
| MXH20 | 352 | 369 | 400 | 417 | 448 | 466 | 514 | 562 | 610 |
![]()
![]()
Produk kami berkualitas tinggi dengan garansi 12 bulan, dan mendukung pembayaran paypal.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan eksportir suku cadang otomasi dengan kontainer penuh, dan menjualsilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, fitting udara dan oli fitting, pengukur tekanandll.
T:What jenis produk yang bisa Anda buat?
A: Kami dapat membuat berbagai jenis pemrosesan bahan baja tahan karat, kuningan, aluminium.seperti katup tekanan tinggiKatup / katup solenoid / katup listrik / katup air/katup pneumatik/ silinder udara / katup hidrolik / akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah garansi kualitas satu tahun.
Tindakan Balasan Lingkungan Suhu Tinggi A:
Ulir G adalah pipa lurus silindris yang digunakan untuk sambungan non-segel, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT bersifat kerucut, dan ulir internal serta eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silindris yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk ke cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.
T:Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? Titik Fokus
Tindakan Balasan Lingkungan Suhu Tinggi Tindakan Balasan Lingkungan Dingin Ekstrem
| Segel | Fluororubber, PTFE | Nitrile suhu rendah, karet silikon, poliuretan |
| Pelumasan | Gemuk sintetis suhu tinggi (volatilitas rendah) | Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
| Perawatan Pasokan Udara | Perkuat pendinginan, penghilangan air yang efisien | Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
| Komponen Logam | Cadangkan celah ekspansi | Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
| Komponen Kontrol | Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah | Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
| Instalasi | Jauhkan dari sumber panas, tambahkan pelat insulasi panas | Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
