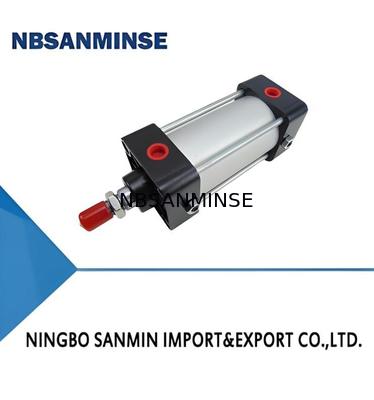

10A-5 Silinder Udara Berat lebih lama dari silinder SC

10A-5 Silinder Udara Berat lebih lama dari silinder SC
10A-5 Silinder Udara Berat lebih lama dari silinder SC

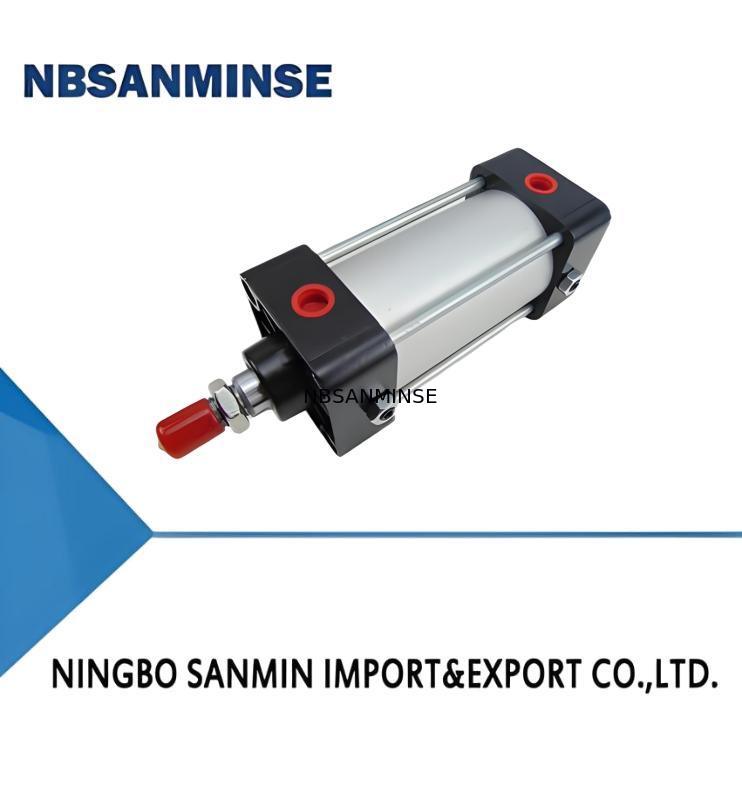

Gambar besar :  10A-5 Silinder Udara Berat lebih lama dari silinder SC

Detail produk:
Tempat asal: Tiongkok
Nama merek: NBSANMINSE
Sertifikasi: ISO9001
Nomor model: 10A-5
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 buah
Harga: Dapat dinegosiasikan
Kemasan rincian: KOTAK
Waktu pengiriman: 5-30 hari
Syarat-syarat pembayaran: L/C,T/T
Menyediakan kemampuan: 10000 pcs
Kontak

10A-5 Silinder Udara Berat lebih lama dari silinder SC

Deskripsi
Tekanan bukti: 15(batang) Media Kerja: Udara, Udara Kering
Pelumasan: Tidak diperlukan Pukulan Bantalan: 20 (mm)
Bahan: Aluminium Resistensi kejut: 30 gram
Menyoroti:

15 bar Tekanan Proof Solenoid Valve

,

Klep udara medium yang bekerja dengan udara kering

,

ISO Dimensi pemasangan Pneumatic Solenoid Valve

Tipe Standar

10A-5 Silinder Udara Berat lebih lama dari silinder SC 0

Tipe dengan Sakelar

10A-5 Silinder Udara Berat lebih lama dari silinder SC 1

Tipe dengan Katup

10A-5 Silinder Udara Berat lebih lama dari silinder SC 2

Tipe dengan Katup dan Sakelar

10A-5 Silinder Udara Berat lebih lama dari silinder SC 3

Item   Deskripsi
①Model Silinder
②Bentuk Pemasangan: Lihat diagram di halaman berikutnya
③Diameter Silinder: Lihat tabel di bawah
④Langkah Silinder: Lihat tabel di bawah
⑤Mode Sakelar
Kode Nama
J FD-21R
H FD-19RV
L FD-43RV
⑥Jumlah Sakelar
⑦Mode Operasi Katup
Solenoid Tunggal Solenoid Ganda
A: Tipe Dorong Saat Ditenagai D: Tipe Tahan Diri
C: Tipe Pusat Tertutup 3 Posisi
B: Tipe Tarik Saat Ditenagai E: Tipe Pusat Pembuangan 3 Posisi
P: Tipe Pusat Tekanan 3 Posisi
⑧Tegangan Operasi Katup   5:AC 220V 50HZ
  8:DC 24V
⑨Bentuk Koneksi   Lihat diagram di halaman berikutnya
Catatan   FD-19RV untuk φ32~φ125
  FD-43RV untuk φ160~φ200

II. Simbol Grafis dan Penampilan

10A-5 Silinder Udara Berat lebih lama dari silinder SC 4Tipe Standar

10A-5 Silinder Udara Berat lebih lama dari silinder SC 5Tipe dengan Sakelar

10A-5 Silinder Udara Berat lebih lama dari silinder SC 6Tipe Dilengkapi Katup - Tipe Dorong Saat Ditenagai

10A-5 Silinder Udara Berat lebih lama dari silinder SC 7Tipe Dilengkapi Katup - Tipe Pusat Tertutup 3 Posisi

10A-5 Silinder Udara Berat lebih lama dari silinder SC 8Tipe dengan Katup

10A-5 Silinder Udara Berat lebih lama dari silinder SC 9Tipe Dilengkapi Katup - Tipe Tarik Saat Ditenagai

10A-5 Silinder Udara Berat lebih lama dari silinder SC 10Tipe Dilengkapi Katup - Tipe Pusat Pembuangan 3 Posisi

10A-5 Silinder Udara Berat lebih lama dari silinder SC 11Tipe dengan Katup dan Sakelar

10A-5 Silinder Udara Berat lebih lama dari silinder SC 12Tipe Dilengkapi Katup - Tipe Tahan Diri

10A-5 Silinder Udara Berat lebih lama dari silinder SC 13Tipe Dilengkapi Katup - Tipe Pusat Tekanan 3 Posisi

III. Fitur

1.Komponen utama terbuat dari paduan aluminium, sehingga ringan.

Dinding silinder mengalami oksidasi anodik keras, membuatnya sangat tahan aus dan memastikan masa pakai yang lama.

2.Dimensi pemasangan sesuai dengan ISO (International Organization for Standardization).

3.Mengadopsi pelumasan bebas minyak (pelumasan minyak juga tersedia),

menghindari kontaminasi minyak-gas dan menghilangkan kebutuhan akan pelumas kabut minyak.

4.Memiliki berbagai macam tipe dan spesifikasi.

Tersedia silinder kombinasi dengan sakelar dan katup,

yang menghemat waktu perpipaan dan membuat perawatan serta pengoperasian menjadi mudah

IV. Parameter Teknis Utama

1. Parameter Teknis Utama Silinder

Parameter 10A-5 (Tipe Standar) 10A-5R (Tipe dengan Sakelar) 10A-5V (Tipe dengan Katup) 10A-5K (Tipe dengan Katup dan Sakelar)
Diameter Silinder D (mm) Φ32 ①40φ50 Φ63 Φ80 Φ100 Φ125 Φ160 Φ200 Φ250 Φ32 Φ40 Φ50 Φ63 Φ80 Φ100 Φ125 Φ160 Φ200
Langkah Maksimum S (mm) 500  800  1000  1500  500  800    1000  1500
Rentang Tekanan Operasi (bar) 0.5～10 1.5～8
Tekanan Bukti (bar) 15  12
Rentang Kecepatan Operasi (mm/detik) 50～700 50～500
Rentang Suhu Operasi (℃) -25～+80(dalam kondisi tidak membeku) -25～+80(dalam kondisi tidak membeku)
Media Kerja Udara, Udara Kering
Gemuk sintetis suhu tinggi (volatilitas rendah) Tidak Diperlukan (Pelumasan Minyak Opsional)
Peredam Peredam yang Dapat Disesuaikan di Kedua Sisi
Langkah Peredam (mm) 20  25  28  30  20  25  28
Jauhkan dari sumber panas, tambahkan pelat insulasi panas  Model Silinder 10A-5R 10A-5V 10A-5K
Langkah Minimum (mm) - Pemasangan TC ①32~φ125 125  75  125
①160~Φ200 120  165  165
Langkah Minimum (mm) - Pemasangan Lain Φ32~φ125 30  50  50
①160~Φ200 110  165  165
Catatan:

1.Saat memasang sakelar di posisi tengah silinder tipe dengan sakelar,

 kecepatan maksimum silinder harus dalam 300mm/detik,

agar kecepatan respons beban seperti relai dapat cocok, dan operasinya dalam kondisi baik.

2.Sakelar harus digunakan dengan beban; jika tidak, koneksi langsung ke catu daya apa pun akan menyebabkannya terbakar.

3.Ketika langkah minimum silinder tipe dengan sakelar kurang dari nilai yang ditentukan dalam tabel di atas,

 sakelar impor dapat dipasang. Harap tambahkan kata “(Sakelar Impor)” setelah model saat memesan, dan harganya akan dikenakan biaya tambahan.


2. Parameter Teknis Utama Katup

Tanda A    B D C E P
Tipe Solenoid Tunggal  Solenoid Ganda
 2 Posisi  3 Posisi
Tipe Dorong Saat Ditenagai  Tipe Tarik Saat Ditenagai Tipe Tahan Diri Tipe Pusat Tertutup Tipe Pusat Pembuangan  Tipe Pusat Tekanan
Tegangan Terukur AC 220V    50HZ
DC 24V
Fluktuasi Tegangan yang Diizinkan ±10%
Diameter Silinder dengan Katup (mm) Φ32,①40,φ50,Φ63,Φ80,Φ100,Φ125 φ160,Φ200,Φ250
Arus Inrush  AC220V 45mA 100mA
Arus Tahan  AC220V 34mA 75mA
DC24V 295mA 300mA
Konsumsi Daya AC220V 7.5VA 16.5VA
DC24V 7W 7.2W
Kelas Isolasi B
Media Kerja Udara, Udara Kering
Gemuk sintetis suhu tinggi (volatilitas rendah) Tidak Diperlukan (Pelumasan Minyak Opsional)
Rentang Tekanan Operasi 1.5～8bar
Tekanan Bukti 12 bar

3. Parameter Teknis Utama Sakelar

Tanda J H L
Model (dengan Kabel Fleksibel 1,5m) FD-21R (Φ32～125)FD-19RV (φ160～200)FD-43RV
Rentang Tegangan Operasi 5~240V DC/AC 5~240V DC/AC
Rentang Arus Operasi 100mA(maks) 1000mA
Kapasitas Kontak Maksimum 10W(maks) 50W(maks)
Arus Kebocoran 0  0
Lampu Indikator  LED Merah  LED Kuning
Waktu Operasi

Waktu Pemulihan

Ketahanan Guncangan 30G 30G
Rentang Suhu Operasi  -10 ～ +70℃ (dalam kondisi tidak membeku)
Rentang Suhu Penyimpanan -20 ～ +80℃ (dalam kondisi tidak membeku)
Beban yang Berlaku Sequencer, Relai Mini, Relai Subminiatur Relai Mini, Relai Umum, Kumparan Solenoid Mini, Lampu Indikator dan Sequencer
V. Dimensi Garis Besar dan Pemasangan

1.SD (Tipe Dasar)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 14

  • 10A-5 (Tipe Standar)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 15

  • 10A-5R (Tipe dengan Sakelar)

10A-5V (Tipe dengan Katup)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 16

  • Tipe Dorong Saat Ditenagai

10A-5 Silinder Udara Berat lebih lama dari silinder SC 17

  • Tipe Tarik Saat Ditenagai

10A-5 Silinder Udara Berat lebih lama dari silinder SC 18

  • Tipe Tahan Diri

10A-5 Silinder Udara Berat lebih lama dari silinder SC 19

  • Tipe Pusat Tertutup 3 Posisi, Tipe Pusat Pembuangan, Tipe Pusat Tekanan

10A-5 Silinder Udara Berat lebih lama dari silinder SC 20

Catatan:

1.Saat silinder Φ160 dalam pemasangan TC atau TCC, VT=180.

2.Dimensi pemasangan silinder dapat dihitung dengan merujuk pada tabel ini dan dimensi aksesori silinder seri 10A-5.

10A-5 Silinder Udara Berat lebih lama dari silinder SC 21LA (Dudukan Kaki Horizontal)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 22LB (Dudukan Kaki Aksial)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 23FA (Dudukan Flange Depan)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 24FB (Dudukan Flange Belakang)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 25CA, CC (Dudukan Lug Tunggal)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 26CB (Dudukan Lug Ganda)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 27TC (Dudukan Trunnion Tengah)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 28CBB (Dudukan Pedestal Lug Ganda)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 29TCC (Dudukan Pedestal Trunnion)

VI. Bentuk Koneksi

10A-5 Silinder Udara Berat lebih lama dari silinder SC 30Tipe Garpu Ujung Batang (RT-Y)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 31Tipe Soket Batang Ujung Batang (RT-CB)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 32Tipe Batang Garpu Ujung Batang (RY-T)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 33Tipe Garpu Lug Tunggal (HCA-Y)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 34Tipe Soket Lug Tunggal (HCA-CB)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 35Tipe Soket Garpu Ujung Batang (RY-CA)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 36Tipe Batang Lug Ganda (HCB-T)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 37Tipe Soket Lug Ganda (HCB-CA)

10A-5 Silinder Udara Berat lebih lama dari silinder SC 38Tipe Soket Garpu Ujung Batang (RY-CBB)

Catatan:

1.Untuk dimensi yang relevan, silakan merujuk pada tabel dimensi aksesori untuk silinder seri 10A-5.

2.Trunnion tengah TC (Tipe Trunnion Tengah) dapat dipasang di posisi mana pun pada laras silinder di antara permukaan ujung dalam penutup ujung depan dan belakang.

VII. Tabel Dimensi Aksesori

Braket Kaki Horizontal LA:

10A-5 Silinder Udara Berat lebih lama dari silinder SC 39

Braket Kaki Aksial LB:

10A-5 Silinder Udara Berat lebih lama dari silinder SC 40

Flange Depan FA, Flange Belakang FB:

10A-5 Silinder Udara Berat lebih lama dari silinder SC 41

Lug Tunggal CA, Lug Tunggal CC:

10A-5 Silinder Udara Berat lebih lama dari silinder SC 42

Lug Ganda CB:

10A-5 Silinder Udara Berat lebih lama dari silinder SC 43

Trunnion Tengah TC QTCI Trunnion Depan:

10A-5 Silinder Udara Berat lebih lama dari silinder SC 44

Pedestal Lug Tunggal CBB:

10A-5 Silinder Udara Berat lebih lama dari silinder SC 45

Pedestal Trunnion TCC:

10A-5 Silinder Udara Berat lebih lama dari silinder SC 46

Batang Penghubung Lug Tunggal T,Batang Penghubung Berbentuk Garpu Y dengan Pin,

Batang Penghubung Lug Tunggal Sferis S,Batang Penghubung Sambungan Universal F

10A-5 Silinder Udara Berat lebih lama dari silinder SC 47

I. Fitur:

1.Dalam seri silinder ini, katup dipasang secara datar.

Kumparan tidak mudah rusak selama transportasi dan pemasangan, dan memakan lebih sedikit ruang.

2.Komponen utama seri silinder ini terbuat dari paduan aluminium, sehingga ringan.

Laras silinder mengalami oksidasi anodik keras, membuatnya sangat tahan aus dan memiliki masa pakai yang lama.

3.Dimensi pemasangan seri silinder ini sesuai dengan standar ISO (International Standard Organization).

4.Seri silinder ini dilumasi bebas minyak (pelumasan minyak juga opsional), menghindari kontaminasi minyak-udara dan memungkinkan pelumas dihilangkan.

5.Aksesori pemasangan seri silinder ini sama dengan silinder 10A-2.

II. Simbol Grafis:

10A-5 Silinder Udara Berat lebih lama dari silinder SC 48Tipe Dilengkapi Katup - Tipe Dorong Saat Ditenagai

10A-5 Silinder Udara Berat lebih lama dari silinder SC 49Tipe Dilengkapi Katup - Tipe Tarik Saat Ditenagai

10A-5 Silinder Udara Berat lebih lama dari silinder SC 50Tipe Dilengkapi Katup - Tipe Tahan Diri

10A-5 Silinder Udara Berat lebih lama dari silinder SC 51Tipe Pusat Tertutup 3 Posisi

10A-5 Silinder Udara Berat lebih lama dari silinder SC 52Tipe Pusat Pembuangan 3 Posisi

10A-5 Silinder Udara Berat lebih lama dari silinder SC 53Tipe Pusat Tekanan 3 Posisi

10A-5 Silinder Udara Berat lebih lama dari silinder SC 54Tipe Dilengkapi Katup & Dilengkapi Sakelar - Tipe Dorong Saat Ditenagai

III. Metode Representasi Model:

Tipe Dilengkapi Katup

10A-5 Silinder Udara Berat lebih lama dari silinder SC 55

FA:

Jauhkan dari sumber panas, tambahkan pelat insulasi panas Bentuk
Tipe SD Tipe Dasar Tipe LB Tipe Braket Kaki
Tipe CA Tipe Lug Tunggal Tipe TC Tipe Trunnion Tengah Silinder Depan
Tipe CB Tipe Lug Ganda Tipe TCC Tipe Pedestal Trunnion Tengah Silinder Depan
Tipe CBB Tipe Pedestal Lug Ganda Tipe TA Tipe Trunnion Depan
Tipe HCA-CB Tipe Lug Tunggal-Ganda Tipe TAC Tipe Pedestal Trunnion Depan
Tipe FA Tipe Flange Depan Tipe TB Tipe Trunnion Belakang
Tipe FB Tipe Flange Belakang Tipe TBC Tipe Pedestal Trunnion Belakang

125:                                                   A:                                                         5:

Diameter Bore   Mode Operasi   Tegangan Katup
32  Tipe A 5 AC220V
40  Tipe B 8 DC220V
63  Tipe C

80  Tipe D

100  Tipe E

125  Tipe F

160


Y:

Bentuk Koneksi Ujung Batang Tipe Dasar

Tipe Batang Penghubung Lug Tunggal T
Y Tipe Batang Penghubung Berbentuk Garpu Y dengan Pin
RY-T Tipe Batang Garpu Ujung Batang RY-T
RT-Y Tipe Batang Garpu Ujung Batang RT-Y
5  Tipe Batang Penghubung Lug Tunggal Sferis S
F Tipe Batang Penghubung Sambungan Universal F
RT-CB Tipe Soket Batang Ujung Batang RT-CB
RY-CA Tipe Soket Garpu Ujung Batang RY-CA
RY-CBB Tipe Soket Garpu Ujung Batang RY-CBB

Tipe Dilengkapi Katup & Dilengkapi Sakelar

10A-5 Silinder Udara Berat lebih lama dari silinder SC 56

FA:

Jauhkan dari sumber panas, tambahkan pelat insulasi panas Bentuk
Tipe SD Tipe Dasar Tipe LB Tipe Braket Kaki
Tipe CA Tipe Lug Tunggal Tipe TC Tipe Trunnion Tengah Silinder Depan
Tipe CB Tipe Lug Ganda Tipe TCC Tipe Pedestal Trunnion Tengah Silinder Depan
Tipe CBB Tipe Pedestal Lug Ganda Tipe TA Tipe Trunnion Depan
Tipe HCA-CB Tipe Lug Tunggal-Ganda Tipe TAC Tipe Pedestal Trunnion Depan
Tipe FA Tipe Flange Depan Tipe TB Tipe Trunnion Belakang
Tipe FB Tipe Flange Belakang Tipe TBC Tipe Pedestal Trunnion Belakang
125:
Diameter Bore
32
40
50
63
80
100
125
160

J:                                                   2:

Sakelar Model Jumlah Sakelar
JFD-21R Buah (Opsional Dihilangkan)
HFD-19RV 22 Buah
LFD-15RV

Ulir G adalah silinder dan tidak menyegel sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin ketat saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan

Mode Operasi
Tipe A
Tipe  B
Tipe C
Tipe  D
Tipe E
Tipe F
5:
Tegangan Katup
5  AC220V
8  DC220V

Y:

Bentuk Koneksi Ujung Batang Tipe Dasar

Tipe Batang Penghubung Lug Tunggal T
Y Tipe Batang Penghubung Berbentuk Garpu Y dengan Pin
RY-T Tipe Batang Garpu Ujung Batang RY-T
RT-Y Tipe Batang Garpu Ujung Batang RT-Y
5  Tipe Batang Penghubung Lug Tunggal Sferis S
F Tipe Batang Penghubung Sambungan Universal F
RT-CB Tipe Soket Batang Ujung Batang RT-CB
RY-CA Tipe Soket Garpu Ujung Batang RY-CA
RY-CBB Tipe Soket Garpu Ujung Batang RY-CBB
IV. Parameter Teknis Utama:

1.Parameter Teknis Utama Silinder

Tipe Silinder                                                                      10A-5V(Ⅱ)10A-5V(Ⅱ)
Diameter Bore Silinder (mm) φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160
Langkah Maksimum (mm) 500  800  1000
Rentang Tekanan Operasi (bar)  2-8
Tekanan Bukti (bar)  12
Rentang Kecepatan Operasi (mm/detik) 50-500
Rentang Suhu Operasi (℃) -25~+80 (dalam kondisi tidak membeku)
Media Kerja Udara terkompresi bersih, kering, terlumasi
Gemuk sintetis suhu tinggi (volatilitas rendah)  Tidak diperlukan (Pelumasan opsional)
Peredam  Peredam yang dapat disesuaikan di kedua sisi
Langkah Peredam (mm) 20  25  28

Ketika langkah silinder melebihi panjang maksimum dalam tabel di atas, itu juga dapat diproduksi. Namun, untuk operasi yang andal, struktur internal harus dirancang secara terpisah tergantung pada sifat beban. Dalam kasus ini, konstanta panjang silinder akan meningkat sesuai.

2. Parameter Teknis Utama Katup

Simbol A B C D E F
Tipe Katup Kontrol Solenoid Tunggal Kontrol Solenoid Ganda
Katup 2/2 Katup 3/3
Tipe Dorong Saat Ditenagai Tipe Tarik Saat Ditenagai Tipe Tahan Diri Tipe Pusat Tertutup Tipe Pusat Pembuangan Tipe Pusat Tekanan
Tegangan Terukur AC220V 50Hz
DC24V
Fluktuasi Tegangan yang Diizinkan ±10%
  Diameter Bore Silinder Dilengkapi Katup (mm) φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160
Arus Mulai AC220V 45mA
DC24V 350mA
Arus Tahan AC220V 34mA
DC24V 295mA
Konsumsi Daya AC220V 7.5VA
DC24V 7W
Kelas Isolasi B
Media Kerja Udara terkompresi bersih, kering, terlumasi
Gemuk sintetis suhu tinggi (volatilitas rendah) Tidak diperlukan (Pelumasan opsional)
Rentang Tekanan Operasi 2--8(bar)
Tekanan Bukti (bar) 12bar

3. Parameter Teknis Utama Sakelar

Simbol   J H L
  Model (dengan Kabel 1m) FD-21R (φ32--125)FD-19RV (φ160--200)FD-43RV
  Rentang Tegangan Operasi 5--240V DC/AC 5--240V DC/AC
  Rentang Arus Operasi 100mA(maks) 1000mA(maks)
  Kapasitas Kontak Maksimum   10W(maks) 50W(maks)
  Arus Kebocoran 0  0
  Penurunan Tekanan Sisa Maks 2,5V@100mA DC Maks 1,8V@1000mA DC
  Lampu Indikator LED Merah LED Kuning
  Waktu Operasi ≤1msec ≤1msec
  Waktu Pemulihan ≤1msec ≤1msec
  Ketahanan Guncangan   30G                                                                  30G
  Rentang Suhu Operasi  -10--+70℃ (dalam kondisi tidak membeku)
  Rentang Suhu Penyimpanan -20--+80℃ (dalam kondisi tidak membeku)
  Beban yang Berlaku Programmable Logic Controller (PLC), Relai Kecil, Katup Solenoid Daya Rendah
  Kelas Perlindungan IP67

V. Dimensi Garis Besar dan Pemasangan:

Tipe Dilengkapi Katup - Tipe Dorong Saat Ditenagai

10A-5 Silinder Udara Berat lebih lama dari silinder SC 57

Tipe Dilengkapi Katup - Tipe Tarik Saat Ditenagai

10A-5 Silinder Udara Berat lebih lama dari silinder SC 58

Tipe Dilengkapi Katup - Tipe Tahan Diri

10A-5 Silinder Udara Berat lebih lama dari silinder SC 59

Tipe Dilengkapi Katup dengan Katup 3/3

10A-5 Silinder Udara Berat lebih lama dari silinder SC 60

10A-5 Silinder Udara Berat lebih lama dari silinder SC 61

10A-5 Silinder Udara Berat lebih lama dari silinder SC 62

Q: Bisakah Anda menawarkan sampel gratis?

A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055

Q: Apa cakupan bisnis Anda?

A: Cakupan bisnis kami adalah layanan ekspor suku cadang otomasi dengan kontainer penuh, dan menjual silinder udara, pengolahan sumber udara, katup solenoid, katup udara, katup bermotor,  katup kuningan, katup hidrolik, silinder hidrolik,  fitting udara dan oli , pengukur tekanan dll.

Q: Produk jenis apa yang bisa Anda buat?A: Kami dapat membuat berbagai jenis pemrosesan bahan

stainless steel, kuningan, aluminium seperti katup tekanan tinggi,katup solenoid / katup listrik /  katup air / katup pneumatik/silinder udara/produk katup hidrolik/akumulator hidrolikdan sebagainya.Q: Bisakah produk dibuat dengan logo dan merek kami?

A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional dalam membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.

Q:Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?

A: Ya, kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.

Q:

Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? A: Ya, biasanya produk adalah jaminan kualitas satu tahun.

Q: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?

A:

Ulir G adalah silinder dan tidak menyegel sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin ketat saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan Ulir G adalah pipa lurus silinder yang digunakan untuk koneksi non-penyegelan; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara

Q: Cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?

A: 1MPa=10bar≈145psi≈10kg

Q:Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?

A: Tegangan dan hz yang salah, pergantian yang sering, kepala pilot masuk ke cairan, masalah inti katup dan pegas,

lingkunganpanas, getaran berat, dll. Q:

Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? Poin Fokus

Tindakan Pencegahan Lingkungan Suhu Tinggi Tindakan Pencegahan Lingkungan Sangat Dingin Segel
Karet Fluor, PTFE Nitrile suhu rendah, karet silikon, poliuretan Pelumasan
Gemuk sintetis suhu tinggi (volatilitas rendah) Gemuk suhu rendah (titik tuang rendah, viskositas rendah) Perlakuan Pasokan Udara
Perkuat pendinginan, penghilangan air yang efisien Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas Komponen Logam
Cadangkan celah ekspansi Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin Komponen Kontrol
Kumparan kelas tahan panas tinggi, pembuangan panas, konsumsi daya rendah Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin Pemasangan
Jauhkan dari sumber panas, tambahkan pelat insulasi panas Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal


Label:

guided pneumatic cylinder,

smc air cylinders,

smc locking cylinder

Rincian kontak
Ningbo Sanmin Import And Export Co.,Ltd.

Kontak Person: Ina Chen

Tel: 0086-15168536055

Faks: 86-574-88915660

Mengirimkan permintaan Anda secara langsung kepada kami (0 / 3000)

Tentang

solenoid pneumatik katup

G / NPT Thread Pneumatic Solenoid Valve Internal Pilot Solenoid Valve 4N300 Seri 3NV300

3 Way 2 Posisi Pneumatic Solenoid Valve 4V 400 Series Pneumatic Pilot Valve

SY5000 Mini Pneumatic Solenoid Valve 220VAC Tahan Debu 5/2 5/3 Posisi

Katup Denyut Pneumatik

Udara Bersih Embedded Ganda Diafragma Pulse Valve 321 Stainless Steel Spring

QG-Y-25 Series Pneumatic Pulse Valve GOYEN Jenis Mirip Embedded G1 "Diafragma Tunggal

Embedded ganda Diafragma Pneumatic Pulse Valve - 25 ~ 60 ℃ Suhu

Tinggalkan pesan

Kebijakan pribadi | Cina Bagus Kualitas solenoid pneumatik katup pemasok. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
