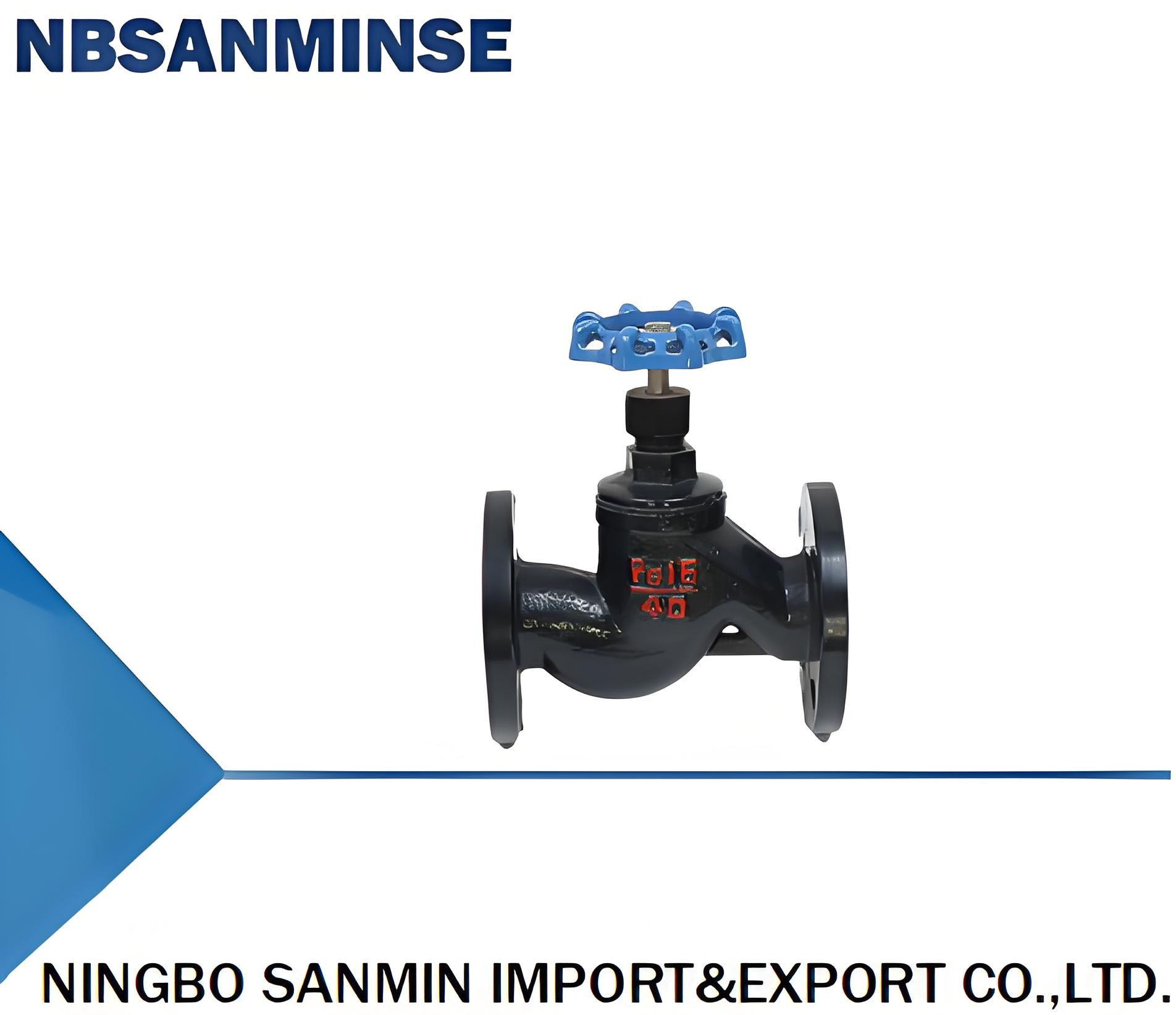

Katup globe tipe flensa terutama digunakan pada pipa uap dengan suhu ≤ 200 dan tekanan PN1.6, untuk membuka dan menutup media pipa atau mengatur laju aliran. 201 J41T-16 J41H-16 J41F-16 Kode: 204 J11T-16 J11H-16 J11F-16 Katup Berhenti Ulir Internal Parameter Teknis Utama Tekanan Nominal PN1.6MPa Tekanan Uji Kekuatan 2.4 Tekanan Uji Penyegelan 1.6 Suhu Kerja ≤ 150 ℃ Media Kerja: Air, Uap, Minyak Bahan Bagian Utama Nama Bagian Bahan Badan Katup, Penutup Katup, Identifikasi Katup Besi Cor Kelabu, Segel Tempa Cincin Kuningan
Aplikasi katup dalam sistem pengolahan air:
Katup peredam tekanan: digunakan untuk mengatur tekanan air keran, memastikan bahwa pipa air dan peralatan pengonsumsi air menahan tekanan dalam kisaran aman dan mencegah tekanan air berlebih.
Katup periksa: dipasang di outlet pompa air untuk mencegah air mengalir kembali ke pompa air dan melindungi pompa air.
Katup pencampur air: digunakan untuk mencampur air dingin dan panas, menyediakan air panas bersuhu konstan, umum digunakan pada pemanas air dan sistem tenaga surya.
Aplikasi sambungan dalam sistem pengolahan air:
Irigasi taman: Sambungkan keran, pipa air, dan alat penyiram dengan konektor untuk mewujudkan penyiraman taman otomatis.
Koneksi pemurni air: konektor digunakan untuk menghubungkan setiap elemen filter pemurni air serta saluran masuk dan keluar air untuk memfasilitasi perakitan dan perawatan.
Koneksi pipa air: dalam sistem saluran air yang kompleks, konektor digunakan untuk menghubungkan selang dengan panjang berbeda untuk membentuk jaringan pasokan air yang lengkap.
| kode |
Diameter Nominal |
ulir pipaG |
ukuran(mm) |
Nama Bagian |
bahan |
|
|
|
L |
S |
H |
H1 |
DO |
|
|
| 20A-15 |
15 |
1/2" |
90 |
27 |
120 |
129 |
60 |
|
|
| 20A-20 |
20 |
3/4" |
100 |
34 |
126 |
136 |
60 |
Badan katup, penutup katup, identifikasi katup |
Besi cor kelabu, tempa |
| 20A-25 |
25 |
1" |
120 |
46 |
140 |
154 |
80 |
cincin penyegel |
Kuningan, baja tahan karat |
| 20A-32 |
32 |
11/4" |
140 |
55 |
152 |
162 |
90 |
batang katup |
Kuningan, baja tahan karat |
| 20A-40 |
40 |
11/2" |
170 |
65 |
165 |
180 |
90 |
pengisi |
PTFE |
| 20A-50 |
50 |
2" |
200 |
75 |
178 |
200 |
100 |
shim |
lembaran karet asbes |
| Tekanan nominal |
1.6Mpa |
| tekanan uji kekuatan |
2.4Mpa |
| Tekanan uji segel |
1.6Mpa |
| suhu operasi |
≤150℃ |
| Media kerja |
Air, uap, minyak |
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, katup kuningan, katup hidrolik, katup hidrolik, fitting udara dan oli , pengukur tekanan dll.T:
Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai jenis baja tahan karat,
kuningan, aluminiumpemrosesan bahan. seperti tekanan tinggiKatup / katup solenoid / katup listrik / katup air/katup pneumatik /silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional dalam pembuatannya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, kami dapat menyediakan seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah garansi kualitas satu tahun.
Tindakan Pencegahan Lingkungan Suhu Tinggi A:
Ulir G adalah silindris dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silindris yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.
T:Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? Titik Fokus
Tindakan Pencegahan Lingkungan Suhu Tinggi Tindakan Pencegahan Lingkungan Sangat Dingin
| Segel |
Karet fluor, PTFE |
Nitrile suhu rendah, karet silikon, poliuretan |
| Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
| Perawatan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
| Komponen Logam |
Cadangkan celah ekspansi |
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
| Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
|
