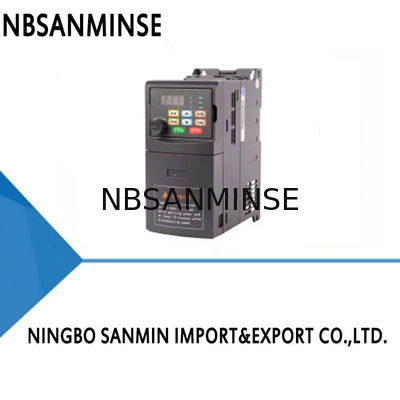

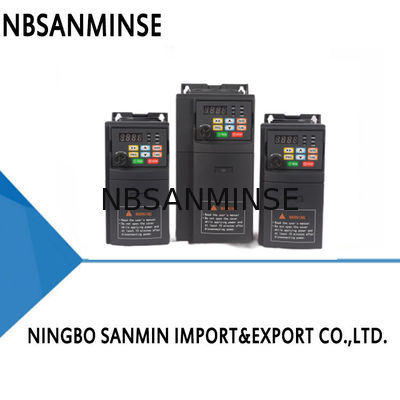

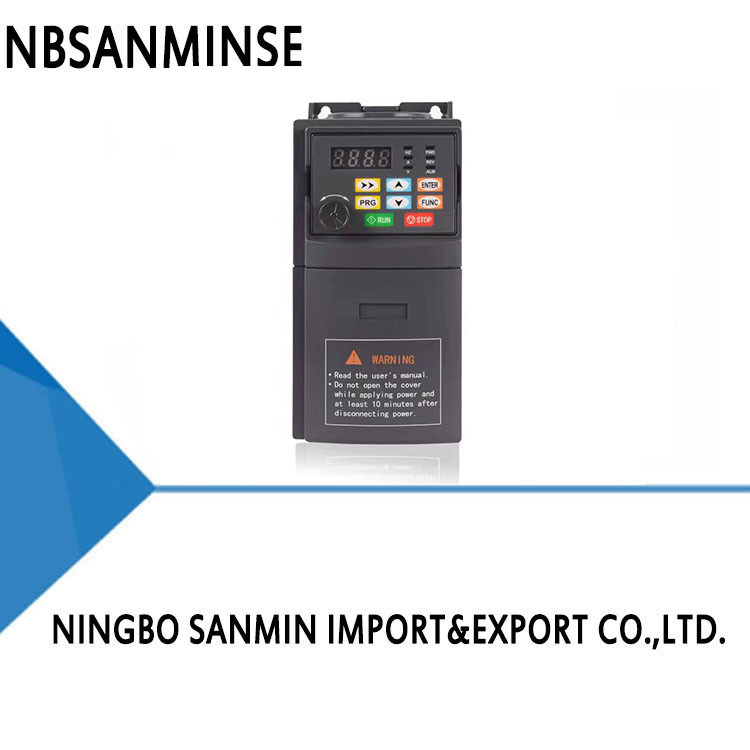

Data Nominal Konverter Frekuensi
|
| Model |
Kekuatan |
Sumber Daya
|
Arus Keluar (A)
|
| 0.75G1-220V |
0.75KW |
220V-240V
50Hz/60Hz
|
4 |
| 1.5G1-220V |
1.5KW |
7 |
| 2.2G1-220V |
2.2KW |
9.5 |
| 0.75G3-380V |
0.75KW |
380V-440V
50Hz/60Hz
|
2.5 |
| 1.5G3-380V |
1.5KW |
4.1 |
| 2.2G3-380V |
2.2KW |
5.8 |
| 4.0G3-380V |
4.0KW |
9.4 |
| 5.5G3-380V |
5.5KW |
12.6 |
Pengkabelan Instalasi
Deskripsi Fungsi Terminal
|
Terminal
Nama
|
Penggunaan Terminal
|
Pengaturan dan Deskripsi
|
| R |
Sumber daya inverter:
Model 380V terhubung ke R,S dan T
Model 220V terhubung ke R,S atau R,T
|
Air switch harus digunakan sebagai perangkat perlindungan over current di ujung depan input inverter
pasokan listrik. jika penyambung perlindungan kebocoran ditambahkan, untuk mencegah kesalahan operasi penyambung kebocoran,Silakan pilih peralatan dengan sensitivitas lebih dari 200mA dan waktu operasi lebih dari 100 ms.
|
| S |
| T |
| U,V,W |
Inverter output, terhubung ke motor
|
Untuk mengurangi arus kebocoran, saluran sambungan motor tidak boleh melebihi 50 meter
|
| PE |
Pengendalian
|
Inverter harus tertanam dengan baik
|
| Pengelolaan |
Terminal umum sinyal
|
Potensi Nol dari Sinyal Digital dan Analog
|
| X1 |
Masukan digital X1
|
Melalui parameter F0.19 pengaturan, pabrik default adalah ke depan
|
| X2 |
Masukan digital X2
|
Melalui pengaturan parameter F0.20, default pabrik terbalik
|
| X3 |
Masukan digital X3
|
Melalui parameter F0.21 pengaturan, pabrik default adalah multi-kecepatan pertama
|
| X4 |
Masukan digital X4
|
Melalui parameter F0.22 pengaturan, pabrik default adalah multi-kecepatan kedua
|
| GND |
Terminal umum sinyal
|
Potensi nol dari sinyal input analog
|
| + 24V |
Sumber daya output kolektor terbuka
|
+24V, maksimal 10mA |
| +5V |
Sumber daya daya potensiometer pengaturan frekuensi
|
+5V, maksimal 10mA |
| Y1 |
Output kolektor terbuka 1
|
Impedansi masukan 4-20mA: 100 Ω |
| AI1 |
Sinyal input analog
|
Ditetapkan oleh parameter F0.01 |
|
TA,TC
|
Output relay
|
Ditetapkan oleh parameter F0.26 |
| Kapasitas kontak: AC 250V / 3A |
| DC 24V/2A DC 24V/2A |
Ukuran produk
|
Ukuran Produk Inverter
|
| Model |
H |
W |
D |
A |
B |
C |
| 0.75G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 1.5G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 2.2G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 0.75G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 1.5G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 2.2G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 4.0G3-380V |
212 |
95 |
151 |
78 |
200 |
180 |
| 5.5G3-380V |
212 |
95 |
151 |
78 |
200 |
180 |
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi itu tergantung produk, Pls hubungi kami Ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa ruang lingkup bisnismu?
A: Lingkup bisnis kami adalahlayanan komponen otomatisasi eksportir dengan kontainer penuh, dan menjualSilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup motorisasi,katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyakpemasangan, pengukur tekananDan sebagainya.
P:WApa jenis produk yang bisa kau buat?
A: Kami dapat membuat berbagai jenis stainless steel, Kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/Silinder udara/ventil hidrolik/akumulator hidrolikproduk dan sebagainya.
T: Apakah produk dapat dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuat. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuat. tapi Anda perlu memberi kami otorisasi jika itu mungkin.
T: Bisakah Anda menyediakan produk merek instrumen pneumatik dan hidrolik terkenal asli?
A: Ya, kami dapat memasok seperti Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser dll.
P: Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah jaminan kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik?
A: Benang G silinder dan tidak menutup sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT kerucut,dan benang internal dan eksternal menjadi lebih ketat dan lebih ketat ketika diperketatPenutup dicapai melalui deformasi benang, dan sealant atau pita biasanya digunakan bersama-sama untuk meningkatkan efek penutup
G-thread adalah pipa lurus silinder yang digunakan untuk koneksi yang tidak tertutup; PT thread adalah tabung kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri;NPT juga tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana mengubah satuan tekanan: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kelelahan kumparan katup solenoid?
A: tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, inti katup dan masalah pegas,lingkungan panas, getaran berat dll.
P: Apa yang harus diperhatikan untuk komponen pneumatik dalam suhu tinggi atau lingkungan yang sangat dingin?
| Titik Fokus |
Tindakan Balap Lingkungan Suhu Tinggi |
Tindakan Balas Lingkungan yang Sangat Dingin |
| Segel |
Karet fluor, PTFE |
Nitril suhu rendah, karet silikon, poliuretan |
| Penggilingan |
Lemak sintetis suhu tinggi (volatilitas rendah) |
Lemak suhu rendah (titik tuang rendah, viskositas rendah) |
| Pengolahan Pasokan Udara |
Memperkuat pendinginan, penghapusan air yang efisien |
Pengeringan titik embun yang sangat rendah (tipe pendingin + adsorpsi), pelacakan panas |
| Komponen Logam |
Kliring ekspansi cadangan |
Pilih bahan dengan ketahanan suhu rendah, mencegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, disipasi panas, konsumsi daya rendah |
Menginstal kotak isolasi, pemanasan lokal, mencegah kondensasi dingin |
| Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat isolasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan isolasi panas |
