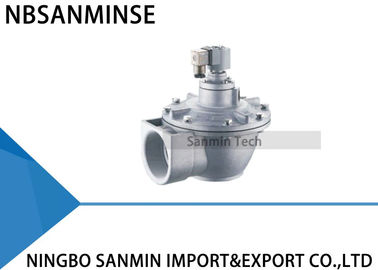

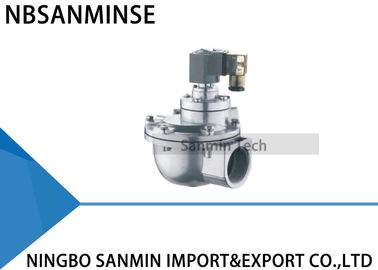

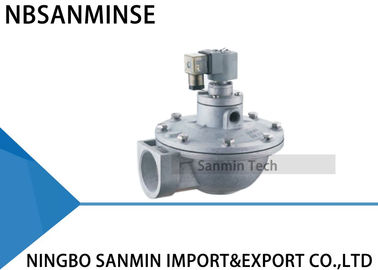

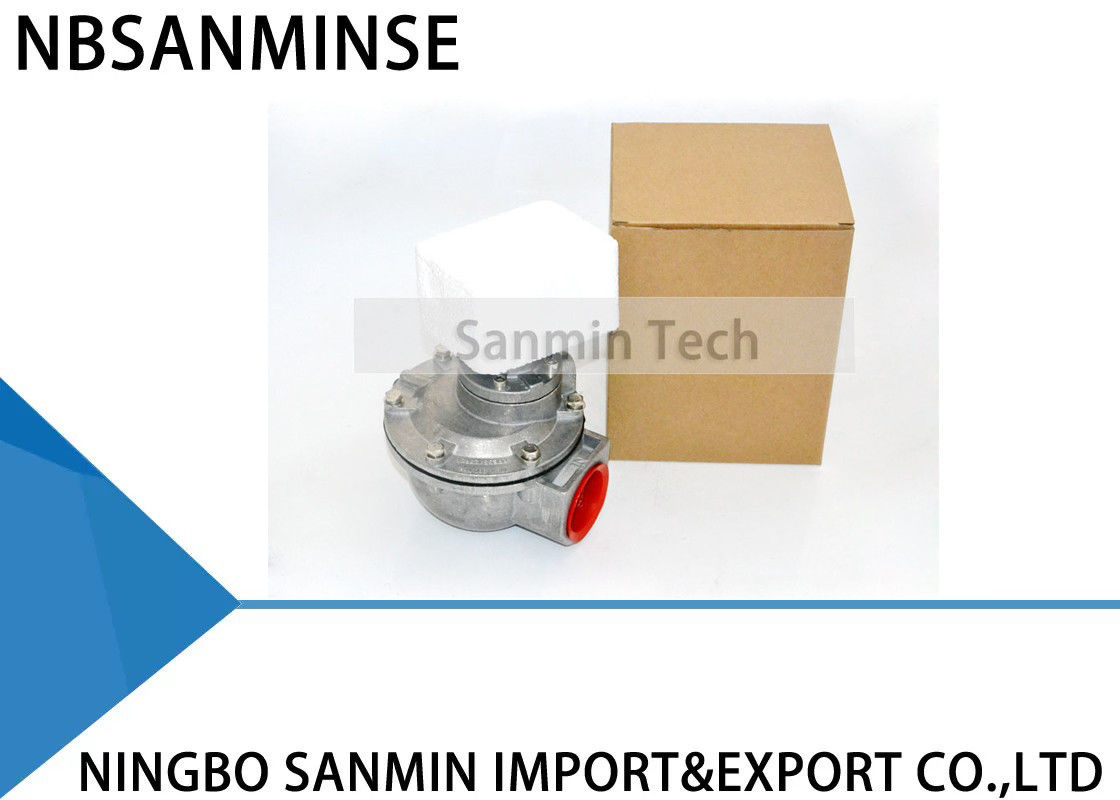

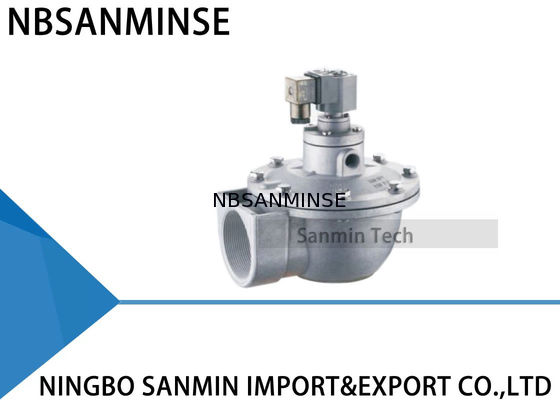

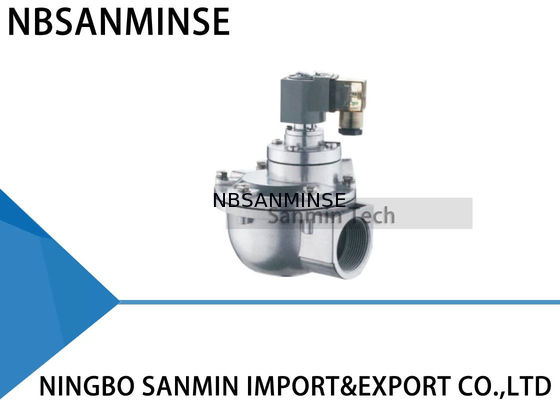

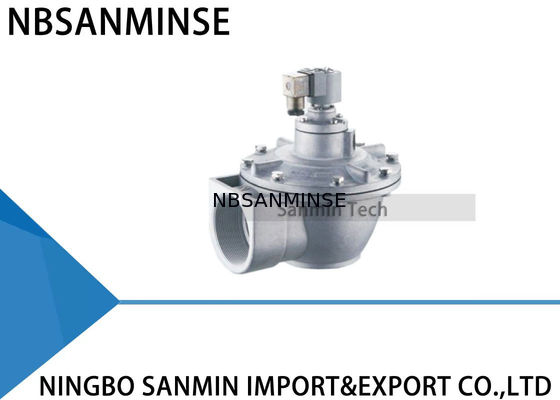

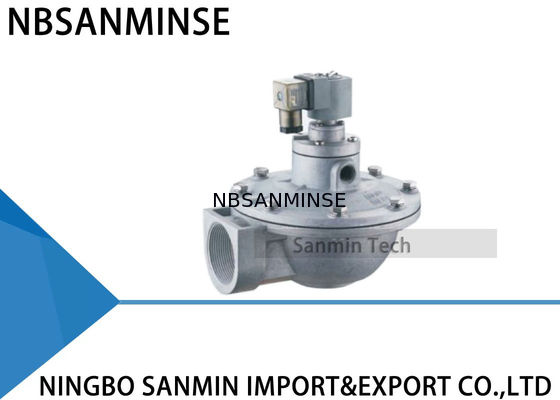

Katup pulsa terdiri dari kepala pilot, diafragma dan tubuh katup aluminium.Diafragma disimpan di posisi tertutup karena efek tekanan besar.
Kontroler pulsa listrik mengirim sinyal masukan sehingga armatur elektromagnetik menarik batang bergerak.Buka lubang keseimbangan untuk melepaskan gas tekanan di rongga belakang diafragma dengan cepat; gas tekanan di rongga depan menahan diafragma untuk membuka koridor dan katup mulai membersihkan.
Sinyal pulsa menghilang dan pegas armature bekerja segera untuk melanjutkan batang bergerak sehingga menutup lubang keseimbangan.Gas tekanan di rongga belakang diafragma dan musim semi bekerja sama untuk menutup jalur katup berhenti membersihkan.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.
Parameter teknis
|
Sudut lurus |
Tertanam |
Inline |
Plug |
| Tekanan desain |
0.3 ~ 0.8MPa |
0.2 ~ 0.8MPa |
0.3 ~ 0.8MPa |
0.2~1.0MPa |
| Tekanan kerja |
0.3 ~ 0.6MPa |
0.2 ~ 0.6MPa |
0.3 ~ 0.6MPa |
0.2 ~ 0.6MPa |
| Suhu Lingkungan |
-25~60°C Disesuaikan untuk suhu yang lebih rendah atau lebih tinggi |
| Kelembaban Relatif |
≤ 85% |
| Media Kerja |
Udara Bersih |
| Tegangan |
AC220V/DC24V/AC110V/AC24V Disesuaikan |
| Kelas Perlindungan |
IP65 |
| Kehidupan Diafragma |
Lebih dari Satu Juta Siklus |
| Cv/Kv |
Hubungi kami untuk rincian |
Konstruksi Bahan
| Tubuh |
ADC12 die cast |
| Armatur |
430FR stainless steel |
| Diafragma |
Nitril atau viton |
| Musim semi |
321 Baja tahan karat |
| Bahan pengikat |
302 Baja tahan karat |
Kegagalan umum dan pemecahan masalah
Aku tidak tahu.
|
Periode penggunaan
|
Fenomena kegagalan
|
Alasan yang Mungkin
|
Penyelesaian masalah
|
|
Selama pemasangan dan pengoperasian
|
Semua katup tidak bisa dibuka, tapi bagian utama bekerja.
|
Periksa tekanan kubah gas untuk melihat apakah terlalu rendah.
|
Periksa kebocoran
|
|
Beberapa katup tidak berfungsi, tapi yang lainnya normal.
|
Periksa sambungan kumparan katup dan kumparan
|
Ganti aksesoris
|
|
Semua katup tidak bisa ditutup, ada kebocoran, tidak ada cara untuk membangun kubah gas.
|
Beberapa katup untuk kubah gas yang sama bocor, sehingga menyebabkan bocor untuk semua katup.
|
Periksa kebocoran
|
|
Inlet katup dan muncungnya dipasang ke belakang.
|
Instal kembali
|
|
Beberapa katup tidak bisa ditutup.
|
Ada beberapa kotoran atau puing-puing pada membran, ii menghalangi bergerak besi inti.
|
Bersihkan membran dan periksa apakah membran lengkap. Periksa inti besi bergerak dan kunci udara.
|
|
Klep menutup perlahan.
|
Lubang membran tersumbat.
|
Menggerogoti lubang membran
|
|
Selama periode penggunaan
|
Membran tidak bisa menutup erat dan katup selalu terbuka
sedikit.
|
Ada beberapa kotoran atau puing-puing pada membran, bagian depan rusak.
|
Bersihkan membran dan periksa apakah bagian membran lengkap. Periksa inti besi bergerak dan kunci udara. Ganti aksesoris jika perlu.
|
|
Koilnya panas dan terbakar.
|
Itu telah diaktifkan terlalu lama.
|
Periksa kondisi kerja sistem kontrol.
|
|
Tegangan ada tapi katup tidak bekerja.
|
Membran rusak dan lubang tersumbat.
|
Ganti aksesoris tepat waktu.
|
|
Suhu sekitarnya di bawah -20°C. Katup bocor dan tidak bisa dibuka.
|
Suhu lingkungan terlalu rendah dan di sini es di katup.
|
Perhatikan isolasi dan menjaga suhu yang tepat.
|
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi itu tergantung produk, Pls hubungi kami Ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa ruang lingkup bisnismu?
A: Lingkup bisnis kami adalahlayanan komponen otomatisasi eksportir dengan kontainer penuh, dan menjualSilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup motorisasi,katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyakpemasangan, pengukur tekananDan sebagainya.
P:WApa jenis produk yang bisa kau buat?
A: Kami dapat membuat berbagai jenis stainless steel, Kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/Silinder udara/ventil hidrolik/akumulator hidrolikproduk dan sebagainya.
T: Apakah produk dapat dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuat. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuat. tapi Anda perlu memberi kami otorisasi jika itu mungkin.
T: Bisakah Anda menyediakan produk merek instrumen pneumatik dan hidrolik terkenal asli?
A: Ya, kami dapat memasok seperti Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser dll.
P: Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah jaminan kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik?
A: Benang G silinder dan tidak menutup sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT kerucut,dan benang internal dan eksternal menjadi lebih ketat dan lebih ketat ketika diperketatPenutup dicapai melalui deformasi benang, dan sealant atau pita biasanya digunakan bersama-sama untuk meningkatkan efek penutup
G-thread adalah pipa lurus silinder yang digunakan untuk koneksi yang tidak tertutup; PT thread adalah tabung kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri;NPT juga tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana mengubah satuan tekanan: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kelelahan kumparan katup solenoid?
A: tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, inti katup dan masalah pegas,lingkungan panas, getaran berat dll.
P: Apa yang harus diperhatikan untuk komponen pneumatik dalam suhu tinggi atau lingkungan yang sangat dingin?
| Titik Fokus |
Tindakan Balap Lingkungan Suhu Tinggi |
Tindakan Balas Lingkungan yang Sangat Dingin |
| Segel |
Karet fluor, PTFE |
Nitril suhu rendah, karet silikon, poliuretan |
| Penggilingan |
Lemak sintetis suhu tinggi (volatilitas rendah) |
Lemak suhu rendah (titik tuang rendah, viskositas rendah) |
| Pengolahan Pasokan Udara |
Memperkuat pendinginan, penghapusan air yang efisien |
Pengeringan titik embun yang sangat rendah (tipe pendingin + adsorpsi), pelacakan panas |
| Komponen Logam |
Kliring ekspansi cadangan |
Pilih bahan dengan ketahanan suhu rendah, mencegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, disipasi panas, konsumsi daya rendah |
Menginstal kotak isolasi, pemanasan lokal, mencegah kondensasi dingin |
| Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat isolasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan isolasi panas |
