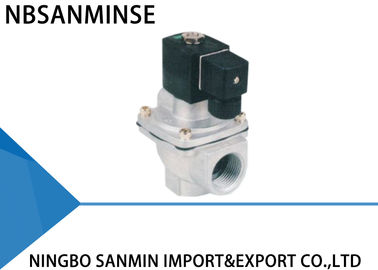

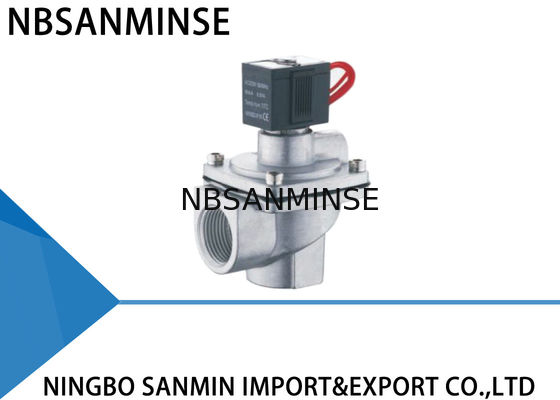

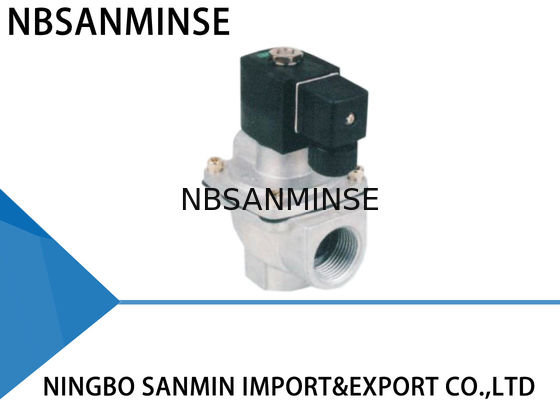

QS - Z- 20 / 25 Seri Tipe Serupa Sudut Kanan G3 / 4 " , G1 " Katup Elektromagnetik Pulsa
Parameter Teknis
|
Sudut kanan |
Tertanam |
Sejajar |
Colok |
| Tekanan-desain |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Tekanan-kerja |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Suhu Lingkungan |
-25~60℃ Disesuaikan untuk suhu lebih rendah atau lebih tinggi |
| Kelembaban Relatif |
≤85% |
| Media Kerja |
Udara Bersih |
| Tegangan |
AC220V/DC24V/AC110V/AC24V Disesuaikan |
| Kelas Perlindungan |
IP65 |
| Umur Diafragma |
Lebih dari Satu Juta Siklus |
| Cv/Kv |
Hubungi kami untuk detailnya |
Konstruksi Material
Badan : Cor cetak ADC12
Angker : Baja tahan karat 430 FR
Diafragma : Nitril atau Viton
Pegas : Baja tahan karat 321
Pengencang : Baja tahan karat 302
Membran berkualitas baik harus dipilih dan digunakan untuk semua katup, dengan setiap bagian diperiksa di setiap prosedur manufaktur, dan dimasukkan ke dalam jalur perakitan yang sesuai dengan semua prosedur, Setiap katup yang selesai harus menjalani uji tiup elektrik.
Penggunaan
Katup elektromagnetik (Juga disebut katup diafragma) adalah "sakelar" untuk udara terkompresi dalam sistem pembersihan debu pada filter kantong pulsa. Dikendalikan oleh sinyal keluaran dari perangkat kontrol jet pulsa, ia membersihkan debu pada kantong filter sel demi sel untuk menjaga resistansi baghouse dalam kisaran yang ditetapkan dan dengan demikian menjamin fungsi pemrosesan dan efisiensi pengumpulan debu baghouse.
Katup pulsa elektromagnetik tipe Z adalah katup sudut kanan, dengan sudut 90 derajat antara saluran masuk dan keluar, yang cocok untuk sambungan pemasangan antara kubah gas dan tabung tiup baghouse memberikan aliran udara yang baik dan pulsa pembersihan debu yang memenuhi persyaratan.
| Periode penggunaan |
Fenomena kegagalan |
Kemungkinan Alasan |
Pemecahan Masalah |
| Selama pemasangan dan commissioning |
Katup tidak dapat dibuka semua, tetapi bagian depan bertindak. |
Periksa tekanan kubah gas untuk melihat apakah terlalu rendah. |
Periksa kebocoran |
| Beberapa katup tidak berfungsi, tetapi yang lain normal. |
Periksa sambungan koil katup dan koil |
Ganti aksesori |
| Katup tidak dapat ditutup semua. Ada kebocoran. Tidak ada cara untuk membuat kubah gas. |
Katup Y. Beberapa katup untuk kubah gas yang sama bocor, sehingga menyebabkan kebocoran untuk semua katup. |
Periksa kebocoran |
| Katup Z. Saluran masuk katup dan moncong tiup dipasang terbalik. |
Pasang kembali |
| Beberapa katup tidak dapat ditutup. Ada kebocoran. |
Ada kotoran atau serpihan pada membran, ii menghalangi inti besi bergerak. |
Bersihkan membran dan periksa apakah membran utuh. Periksa inti besi bergerak dan kunci udara. |
| Penutupan katup lambat. |
Lubang membran tersumbat. |
Buka sumbatan lubang membran |
| Selama periode penggunaan |
Beberapa katup bocor. Membran tidak dapat tertutup rapat dan katup selalu terbuka sedikit.
Ada kotoran atau serpihan pada membran, bagian depan rusak. Inti besi bergerak tersumbat.
|
Bersihkan membran dan periksa apakah bagian membran utuh. Periksa inti besi bergerak dan kunci udara. Ganti aksesori jika perlu. |
Koil panas dan terbakar. |
| Sudah terlalu lama dinyalakan. |
Periksa kondisi kerja sistem kontrol. |
Ada tegangan tetapi katup tidak beroperasi. |
| Membran rusak dan lubang tersumbat. |
Ganti aksesori tepat waktu. |
Suhu lingkungan di bawah -20℃. Katup bocor dan tidak dapat terbuka. |
| Suhu lingkungan terlalu rendah dan ada embun beku di dalam katup. |
Perhatikan isolasi dan menjaga suhu yang tepat. |
Mengapa memilih kami |
1: Berbagai gaya untuk setiap produk dan rangkaian lengkap produk pneumatik.
2: Stok besar untuk pengiriman cepat.
3: Kualitas tinggi dengan harga bersaing.
4: Pesanan sampel & pesanan jumlah kecil dapat diterima.
5: Sesuaikan sesuai permintaan khusus Anda.
6: Berikan informasi produk gratis.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya,
tapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055 T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalah
layanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik,udara dan oli fitting, pengukur tekanan dll.T:
Jenis produk apa yang bisa Anda buat?A: Kami bisa membuat banyak jenis baja tahan karat,
kuningan, aluminiumpemrosesan material. seperti tekanan tinggiKatup / katup solenoid / katup listrik katup /katup air/katup pneumatik /silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik terkenal asli?
A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah garansi kualitas satu tahun.
Tindakan Balasan Lingkungan Suhu Tinggi A:
Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan koil katup solenoid terbakar?
A: Tegangan dan hz yang salah, peralihan yang sering, kepala pilot memasuki cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.
T:Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? Poin Fokus
Tindakan Balasan Lingkungan Suhu Tinggi Tindakan Balasan Lingkungan Dingin Ekstrem
| Segel |
Karet fluor, PTFE |
Nitrile suhu rendah, karet silikon, poliuretan |
| Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
| Perawatan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
| Komponen Logam |
Cadangkan celah ekspansi |
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
| Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
|
