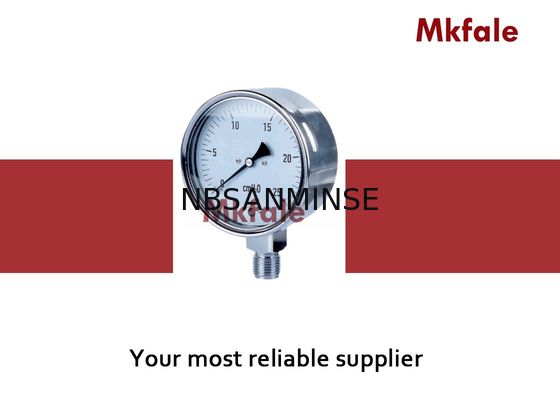

Stainless Steel Pressure Gauge SMCBS Pada Non - Corrosive Line
Tabel Spesifikasi Teknis
| Steel Case Kapsul Pengukur |
| Aplikasi |
Sebuah gauge kapsul premium yang dirancang untuk digunakan dalam pengukuran tekanan rendah pada non-korosif
Struktur kotak baja hitam atau kotak baja krom dan bezel,kabel aplikasi untuk kering
dan gas yang tidak mempengaruhi unsur metal sensing tembaga.
resistensi tekanan,diizinkan tekanan berlebihan sementara sampai + 30% dari Full Scale.
berbagai aplikasi industri.
|
| Fitur |
Kelas ketepatan 1.6Kelas 2.5, Perangkat kalibrasi internal (ICD)
Bahan casing baja hitam,Blow-out-back, Flanged tipe belakang dan depan flange
Kasus DIN, desain bayonettlock, Tekanan melebihi 30% dari skala penuh
Sekrup pembatas standar, kisaran unit dial standar
Skala kisaran -600..0,0..10 sampai 1000Mbar
|
| Spesifikasi Teknis |
Ukuran Nominal |
63,75,100 dan 160mm |
| Kelas Keakuratan |
Kelas satu.6Kelas 2.5 (Φ63,75mm) |
| Perlindungan masuk. |
IP4 |
| Ukuran Koneksi |
G3/8, G1/4, G1/2 atau NPT atau lainnya |
| Jangkauan skala |
Tekanan 0..16 sampai 0..1000 mbar, *Φ63,75mm rentang min 16mbar
Vakum -600 mbar..0, Campund -200..+400 mbar
|
| Pengisian |
Tipe kering |
| Bentuk elemen tabung |
Tabung siafragma tipe kapsul |
| Suhu operasi |
Suhu sekitar -10°..+70°C, suhu rata-rata 90°C Max. |
| Kesalahan suhu |
Kesalahan tambahan saat suhu elemen tekanan
menyimpang dari suhu acuan +20° C ((+68° F), ±0,4%/10° C ((50° F) meningkat atau menurun
|
| Diatas batas tekanan |
130% dari skala penuh |
| Graduasi Digit |
Grasi hitam pada putih untuk rentang tunggal, Grasi hitam dan merah pada putih untuk rentang ganda |
| Bahan Desain |
Casing dan Bezel Ring |
Baja dicat hitam |
| Elemen Sensing |
Kapsul dari paduan tembaga |
| koneksi |
Baja tahan karat |
| Jendela |
Kaca instrumen biasa |
| Penutup jendela |
Segel karet industri |
| Pointer |
Aluminium dicat hitam |
| Papan penunjuk |
Paduan aluminium |
| Kode pemasangan |
L:Bahan masuk dengan flange belakang, W:Bahan masuk dengan flange belakang, B:Bahan masuk dengan flange depan, F:Bahan masuk dengan flange depan, Z:Bahan masuk dengan bracket |
Mengapa memilih kami
1: Berbagai gaya untuk setiap produk dan instrumen industri seri sepenuhnya.
2Stok besar untuk pengiriman cepat.
3: Kualitas tinggi dengan harga yang kompetitif.
4: pesanan sampel & pesanan kuantitas kecil dapat diterima.
5: Disesuaikan sesuai permintaan khusus Anda.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi itu tergantung produk, Pls hubungi kami Ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa ruang lingkup bisnismu?
A: Lingkup bisnis kami adalahlayanan komponen otomatisasi eksportir dengan kontainer penuh, dan menjualSilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup motorisasi,katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyakpemasangan, pengukur tekananDan sebagainya.
P:WApa jenis produk yang bisa kau buat?
A: Kami dapat membuat berbagai jenis stainless steel, Kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/Silinder udara/ventil hidrolik/akumulator hidrolikproduk dan sebagainya.
T: Apakah produk dapat dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuat. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuat. tapi Anda perlu memberi kami otorisasi jika itu mungkin.
T: Bisakah Anda menyediakan produk merek instrumen pneumatik dan hidrolik terkenal asli?
A: Ya, kami dapat memasok seperti Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser dll.
P: Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah jaminan kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik?
A: Benang G silinder dan tidak menutup sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT kerucut,dan benang internal dan eksternal menjadi lebih ketat dan lebih ketat ketika diperketatPenutup dicapai melalui deformasi benang, dan sealant atau pita biasanya digunakan bersama-sama untuk meningkatkan efek penutup
G-thread adalah pipa lurus silinder yang digunakan untuk koneksi yang tidak tertutup; PT thread adalah tabung kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri;NPT juga tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana mengubah satuan tekanan: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kelelahan kumparan katup solenoid?
A: tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, inti katup dan masalah pegas,lingkungan panas, getaran berat dll.
P: Apa yang harus diperhatikan untuk komponen pneumatik dalam suhu tinggi atau lingkungan yang sangat dingin?
| Titik Fokus |
Tindakan Balap Lingkungan Suhu Tinggi |
Tindakan Balas Lingkungan yang Sangat Dingin |
| Segel |
Karet fluor, PTFE |
Nitril suhu rendah, karet silikon, poliuretan |
| Penggilingan |
Lemak sintetis suhu tinggi (volatilitas rendah) |
Lemak suhu rendah (titik tuang rendah, viskositas rendah) |
| Pengolahan Pasokan Udara |
Memperkuat pendinginan, penghapusan air yang efisien |
Pengeringan titik embun yang sangat rendah (tipe pendingin + adsorpsi), pelacakan panas |
| Komponen Logam |
Kliring ekspansi cadangan |
Pilih bahan dengan ketahanan suhu rendah, mencegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, disipasi panas, konsumsi daya rendah |
Menginstal kotak isolasi, pemanasan lokal, mencegah kondensasi dingin |
| Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat isolasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan isolasi panas |
