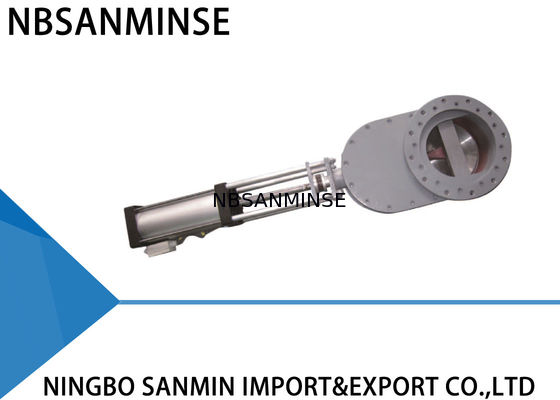

Katup Cakram Ganda Tahan Aus Pneumatik Untuk Batubara Kerikil

SMWZ644 ( 1 ) -10 ( 2 ) -DNB -JH Pneumatic Wear - proof Double Discs Valve ( Batu bara kerikil )

Performa Utama

Model katup cakram ganda WZ644-10Q menggunakan penyegelan cakram ganda dan permukaan penyegelan terbuat dari paduan tahan aus atau keramik. Segelnya 100% kedap udara dan katup mencapai umur pakai yang panjang, terutama dalam aplikasi. Akibatnya, keandalan sistem secara keseluruhan meningkat secara dramatis.

Kinerja Pengoperasian

Ketika udara dimasukkan ke dalam port silinder atas, batang piston mendorong cakram ganda ke bawah dan katup tertutup. Ketika udara dimasukkan ke dalam port silinder bawah, batang piston mendorong cakram ganda ke atas dan katup terbuka. Pegas kompresi ditempatkan di antara cakram dan cincin segel, memaksa cakram menekan cincin segel, dan juga memungkinkan gerakan vertikal cakram, yang membantu mengkompensasi ekspansi dan kontraksi termal dari bagian-bagian dan memastikan segel kedap udara dalam semua kondisi. Saat menggerakkan katup, cakram ganda berputar untuk menjepit dan memoles permukaan penyegelan. Ketika produk mengalir melalui katup, material apa pun yang masuk ke dalam ruang dalam akan dibuang oleh aksi aliran pusaran. Oleh karena itu, katup membersihkan diri sendiri. Pembersihan udara tambahan dapat disediakan untuk memastikan kinerja bersih di tempat. Semua karakteristik ini menjamin umur pakai katup yang panjang dan meningkatkan keandalan sistem Anda.

Aplikasi

Setiap debu, bubuk, dan produk granular di pembangkit listrik berbahan bakar batu bara, peleburan, pabrik besi dan baja, industri farmasi dan kimia.

Parameter Teknis

Tekanan Pengoperasian Maksimum: 1.0MPa

Tekanan Uji Maksimum: 1.5MPa

Suhu Pengoperasian: ＜200℃

Tekanan Uji Kebocoran: 1.1MPa

Pemasangan dan Aplikasi

1. Sebelum pemasangan, pastikan aktuator pneumatik bebas dari cacat apa pun seperti kerusakan dan cekung.

2. Pastikan flensa sambungan, panjang struktural, tekanan pengoperasian maksimum, dan diameter nominal sesuai dengan persyaratan.

3. Selama pemasangan, tidak diperbolehkan untuk menyesuaikan kembali stud dan mur yang telah dikencangkan sebelumnya. Sejajarkan pusat dua saluran pipa dan diameter katup agar koaksial. Jaga agar permukaan flensa tetap rata. Terapkan gaya secara merata untuk mengencangkan baut.

4. Setelah pemasangan, masukkan udara dari port silinder atas dan bawah untuk melihat apakah katup dapat dibuka atau ditutup secara normal.

5. Periksa sakelar kontrol (jika ada) untuk melihat apakah terpasang dengan andal, apakah parameternya sesuai dengan sumber daya akses, dan apakah dapat bekerja dengan benar dalam kondisi pembukaan penuh dan penutupan penuh.

Metode Pemecahan Masalah

Dimensi pemasangan, gambar garis besar

Bagian Utama dan Bahan
