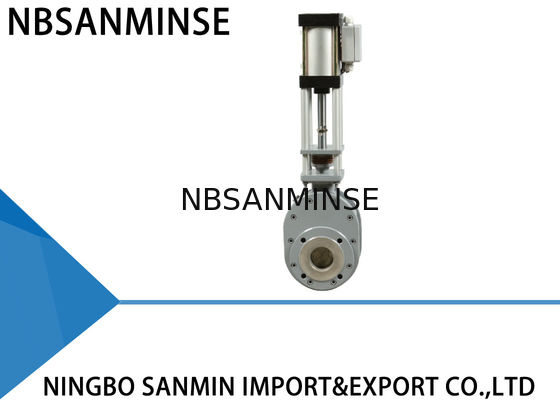

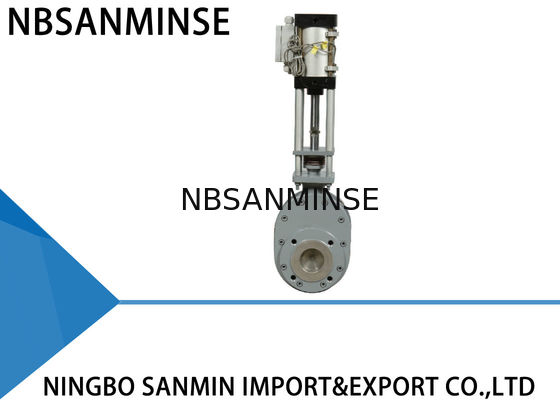

Pneumatic Double-Wear Valve Double-Disc Inlet / Outlet Double Valve Valve Balance

SMWZ644 (1 ) -10 (2 )- DNB -( 3 ) Penumatic Wear-proof Double Discs Valve (Inlet Valve / Outlet Valve / Balance Valve) Klep gerbang ganda

Pertunjukan Utama

Model WZ644-10Q katup double-disc menggunakan penyegelan double-disc dan permukaan penyegelan terbuat dari paduan tahan aus atau keramik.,Akibatnya, keandalan sistem secara keseluruhan meningkat secara dramatis.

Kinerja Operasi

Ketika udara dimasukkan ke dalam pintu silinder atas, batang piston mendorong disk ganda ke bawah dan katup ditutup.batang piston mendorong disk ganda ke atas dan katup dibuka.Mata air kompresi yang ditempatkan di antara disk dan cincin segel, memaksa disk disk terhadap cincin segel, dan juga memungkinkan gerakan vertikal disk,yang membantu mengkompensasi ekspansi termal dan kontraksi bagian dan memastikan segel kedap udara dalam semua kondisi Saat menggerakkan katup, disk ganda berputar untuk mengelilingi dan memoles permukaan penyegelan.Setiap bahan yang masuk ke ruang dalam dihapus oleh aksi aliran pusaran Oleh karena itu, katup adalah pembersih diri. pemurnian udara tambahan dapat disediakan untuk memastikan kinerja bersih di tempat.Semua karakteristik ini menjamin umur panjang untuk katup dan meningkatkan keandalan sistem Anda .

Aplikasi

Setiap debu, bubuk, dan produk granular di pembangkit listrik batubara, smelter, pabrik besi dan baja, industri farmasi dan kimia.

Parameter teknis

Tekanan operasi maksimum: 1,0MPa

Tekanan uji maksimal: 1,5MPa

Suhu operasi: <200°C

Tekanan uji kebocoran: 1.1MPa

Pemasangan dan Aplikasi

1Sebelum pemasangan, pastikan penggerak pneumatik bebas dari cacat seperti patah dan cekung.

2Pastikan flange sendi, panjang struktural, tekanan operasi maksimum dan diameter nominal sesuai dengan persyaratan.

3. Selama pemasangan, tidak diizinkan untuk menyesuaikan kembali studs dan kacang yang telah diikat pada awalnya. selaraskan pusat dua pipa dan diameter katup untuk koaksial. menjaga permukaan flange datar.Gunakan kekuatan secara seragam untuk mengencangkan baut..

4Setelah instalasi, masukkan udara dari port silinder atas dan bawah untuk melihat apakah katup dapat dibuka atau ditutup secara normal.

5. Periksa tombol kontrol (jika ada) untuk melihat apakah itu diikat dengan handal, apakah parameternya disesuaikan dengan sumber daya akses,dan apakah itu dapat bekerja dengan benar di bawah kondisi pembukaan penuh dan penutupan penuh .

Metode pemecahan masalah

Bagian dan Bahan Utama
