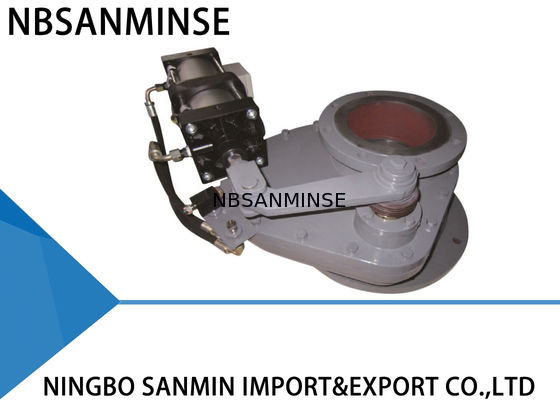

Katup Gerbang Cakram Ganda SMDF-DNB-J Beban Awal Kecil Untuk Sistem Konveyor Abu
Informasi Produksi
Katup cakram berputar menggunakan struktur pasangan gesekan keramik atau logam keras, yang membuatnya lebih tahan aus dan kedap lebih baik. Katup ini hanya membutuhkan beban awal yang kecil karena strukturnya yang unik. Selain itu, abu hampir tidak menumpuk di badan katup karena alasan yang sama. Semua fitur ini membuat katup cakram berputar tahan lama.
Prinsip Operasi
Aktuator menggerakkan batang dan lengan jungkat-jungkit seperempat putaran yang menggerakkan cakram. Seluruh permukaan penyegelan cakram terus-menerus bersentuhan dengan dudukan atau bantalan melalui gaya yang diberikan oleh pegas koil. Pegas ini memungkinkan cakram bergerak secara vertikal. Ini mengkompensasi ekspansi dan kontraksi termal komponen katup, juga mengatasi efek tekanan balik apa pun yang dirancang dan di antara permukaan penyegelan. Perbedaan gaya gesekan tangensial cakram ke dudukan menyebabkan cakram berputar pada dudukannya saat katup berputar, sehingga mengikis dan membersihkan material proses apa pun yang mungkin menumpuk. Semua fitur ini membuat katup cakram berputar tahan lama. Katup ini akan memberikan dukungan yang andal untuk sistem Anda.
Aplikasi
Katup cakram berputar dapat digunakan dalam sistem konveyor abu di pembangkit listrik tenaga termal. Katup ini juga dapat diterapkan di tambang, pabrik semen, pabrik kapur, pabrik metalurgi, pabrik kimia, dan bidang lain yang perlu mengangkut abu kaustik atau abrasif.
Parameter Teknis
. Tekanan operasi maksimum: 1.0 MPA
. Tekanan uji maksimum: 1.5 MPA
. Suhu operasi: ≤ 200℃
. Tekanan uji kebocoran: 1.1 MPA
Instalasi
1. Sebelum pemasangan, harap baca manual ini dengan saksama, dan periksa kondisi aktuator pneumatik.
2. Pastikan dimensi flensa, tekanan operasi maksimum, dan diameter nominal bagian dalam memenuhi persyaratan.
3. Jangan menyesuaikan baut dan mur. Dan pastikan pusat kedua pipa dan pusat katup berada pada satu sumbu. Permukaan flensa harus halus dan tetap horizontal tanpa kemiringan yang relatif besar, untuk memastikan katup dapat terpasang dan berfungsi dengan baik. Selain itu, baut harus dikencangkan secara simetris.
4. Setelah pemasangan, pompa udara ke dua saluran masuk udara aktuator pneumatik, dan pastikan pelat katup berfungsi dengan baik.
5. Jika sakelar kontrol dipasang, pastikan parameternya dapat memenuhi sumber daya eksternal dan dapat berfungsi dengan baik dalam keadaan terbuka penuh atau tertutup penuh.
Metode Pemecahan Masalah
| Masalah |
Penyebab |
Metode Pemecahan Masalah |
| Kebocoran |
Benda asing |
Singkirkan benda asing |
| Cincin segel tidak valid |
Ganti cincin segel |
| Abrasi inti katup |
Ganti inti katup |
| Katup tidak dapat terbuka atau tertutup |
Bagian yang dapat berputar menjadi longgar atau tidak valid |
Sesuaikan atau ganti bagian yang relevan |
| Tekanan tidak mencukupi atau kebocoran |
Periksa dan perbaiki saluran udara suplai |
| Komponen pneumatik menjadi tua atau tidak valid |
Ganti komponen pneumatik yang relevan |
Dimensi dan garis besar instalasi
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Komponen Utama dan bahan
| NO. |
Item |
Bahan |
NO. |
Item |
Bahan |
| 1 |
Badan katup atas |
Besi cor ulet |
5 |
Badan katup bawah |
Besi cor ulet |
| 2 |
Cincin segel |
Keramik atau paduan |
6 |
Poros berputar |
Baja 45# |
| 3 |
Pelat katup |
Keramik atau paduan |
7 |
Lengan putar |
Besi cor ulet |
| 4 |
Lengan ayun |
Besi cor ulet |
8 |
Aktuator pneumatik |
Aluminium |
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan menjualsilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, katup kuningan, katup hidrolik, silinder hidrolik, fitting udara dan oli , pengukur tekanan dll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai jenis pemrosesan bahan baja tahan karat,
kuningan, aluminium.seperti katup tekanan tinggi, katup solenoid / katup listrik /katup air/katup pneumatik/ silinder udara / katup hidrolik / akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional dalam membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?A: Ya, kami dapat menyediakan seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.T:
Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah garansi kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Segel Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar? A: Tegangan dan hz yang salah, pergantian yang sering, kepala pilot masuk cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.
T:
Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin FokusTindakan Pencegahan Lingkungan Suhu Tinggi Tindakan Pencegahan Lingkungan Dingin Ekstrem
Segel Karet fluor, PTFE
| Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perawatan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
| Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
|
|
|
