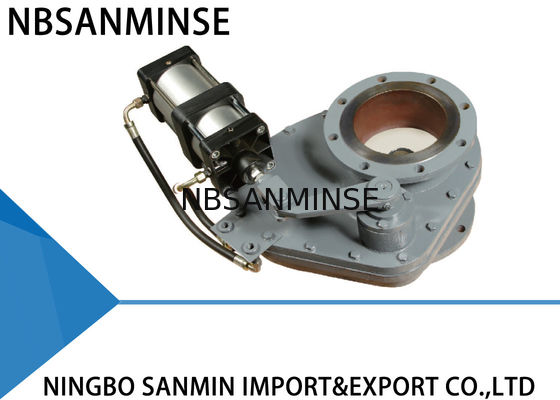

SMDF - Tahan Aus Pneumatik DNAKatup Cakram Berputar (Katup Masuk / Katup Keseimbangan)
Informasi Produksi
Katup cakram berputar menggunakan struktur pasangan gesekan keramik atau logam keras, yang membuatnya lebih tahan abrasi dan kedap lebih baik. Katup ini hanya membutuhkan beban awal yang kecil karena strukturnya yang unik. Selain itu, abu hampir tidak menumpuk di badan katup karena alasan yang sama. Semua fitur ini membuat katup cakram berputar tahan lama.
Prinsip Operasi
Aktuator menggerakkan batang dan lengan tuas seperempat putaran yang menggerakkan cakram. Seluruh permukaan penyegelan cakram terus-menerus bersentuhan dengan dudukan atau bantalan melalui gaya yang diberikan oleh pegas koil. Pegas ini memungkinkan cakram bergerak secara vertikal. Ini mengkompensasi ekspansi dan kontraksi termal komponen katup, juga mengatasi efek tekanan balik apa pun yang dirancang dan di antara permukaan penyegelan. Perbedaan gaya gesekan tangensial cakram ke dudukan menyebabkan cakram berputar pada dudukannya saat katup berputar, sehingga menggunting dan membersihkan bahan proses apa pun yang mungkin menumpuk. Semua fitur ini membuat katup cakram berputar tahan lama. Katup ini akan memberikan dukungan yang andal untuk sistem Anda.
Aplikasi
Katup cakram berputar dapat digunakan dalam sistem pengangkutan abu di pembangkit listrik tenaga termal. Katup ini juga dapat diterapkan di tambang, pabrik semen, pabrik kapur, pabrik metalurgi, pabrik kimia, dan bidang lain yang perlu mengangkut abu kaustik atau abrasif.
Parameter Teknis
Tekanan operasi maksimum: 1,0 MPA
Tekanan uji maksimum: 1,5 MPA
Suhu operasi: ≤ 200°C
Tekanan uji kebocoran: 1,1 MPA
Instalasi
1. Sebelum pemasangan, harap baca manual ini dengan saksama, dan periksa kondisi aktuator pneumatik.
2. Pastikan dimensi flensa, tekanan operasi maksimum, dan diameter nominal bagian dalam memenuhi persyaratan.
3. Jangan menyesuaikan baut dan mur. Dan pastikan pusat dua pipa dan pusat katup berada pada satu garis. Permukaan flensa harus halus dan tetap horizontal tanpa kemiringan yang relatif besar, untuk memastikan katup dapat terpasang dengan baik dan berfungsi dengan baik. Selain itu, baut harus dikencangkan secara simetris.
4. Setelah pemasangan, pompa udara ke dua saluran masuk udara aktuator pneumatik, dan pastikan pelat katup berfungsi dengan baik.
5. Jika sakelar kontrol terpasang, pastikan parameternya dapat memenuhi sumber daya eksternal dan dapat berfungsi dengan baik dalam posisi terbuka penuh atau tertutup penuh.
Metode Pemecahan Masalah
| Masalah |
Penyebab |
Metode Pemecahan Masalah |
| Kebocoran |
Benda asing |
Singkirkan benda asing |
| Cincin segel tidak valid |
Ganti cincin segel |
| Abrasi inti katup |
Ganti inti katup |
| Katup tidak dapat terbuka atau tertutup |
Bagian yang dapat berputar menjadi longgar atau tidak valid |
Sesuaikan atau ganti bagian yang relevan |
| Tekanan tidak mencukupi atau kebocoran |
Periksa dan perbaiki saluran udara suplai |
| Komponen pneumatik menua atau tidak valid |
Ganti komponen pneumatik yang relevan |
Dimensi dan garis besar instalasi
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Komponen Utama dan bahan
| NO. |
Item |
Bahan |
NO. |
Item |
Bahan |
| 1 |
Badan katup atas |
Besi cor ulet |
5 |
Badan katup bawah |
Besi cor ulet |
| 2 |
Cincin segel |
Keramik atau paduan |
6 |
Poros berputar |
Baja 45# |
| 3 |
Pelat katup |
Keramik atau paduan |
7 |
Lengan putar |
Besi cor ulet |
| 4 |
Lengan ayun |
Besi cor ulet |
8 |
Aktuator pneumatik |
Aluminium |
