X Nitrile / Viton Diaphragm Pulse Flow Valve Kelembaban Relatif IP65 ≤ 85 % Tipe GOYEN

Katup Aliran Pulsa Diafragma Nitril / Viton IP65 Kelembaban Relatif ≤ 85 % Tipe GOYEN

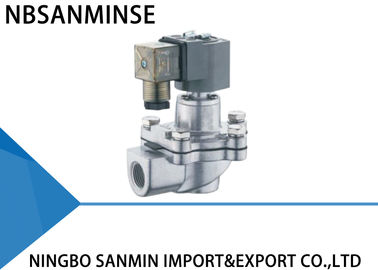

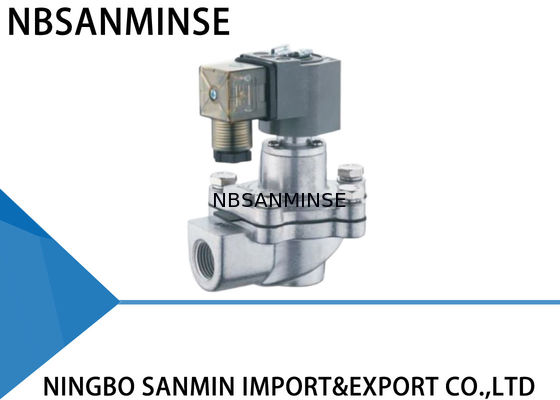

Tipe Mirip GOYEN

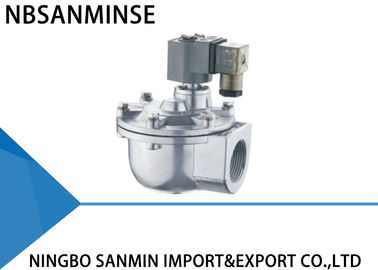

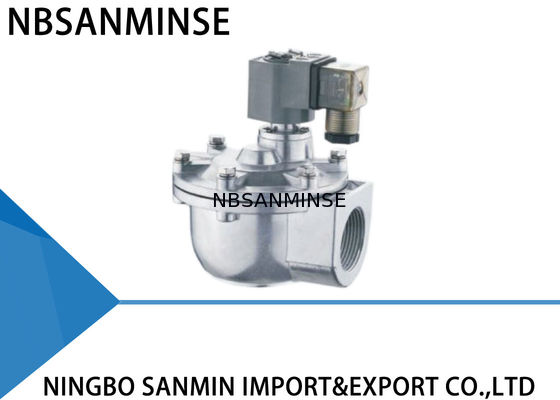

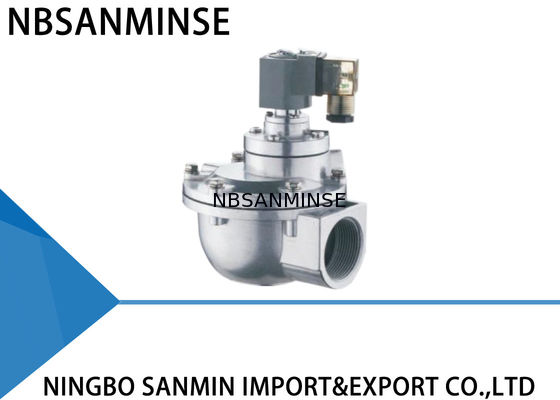

Tipe Sudut Kanan

Katup pulsa terdiri dari kepala pilot, diafragma, dan badan aluminium katup. Area rongga belakang diafragma lebih besar dari bagian depannya. Diafragma dijaga pada posisi tertutup karena efek tekanan besar.

Pengontrol pulsa listrik mengirimkan sinyal masukan sehingga angker elektromagnetik menarik batang bergerak. Membuka lubang penyeimbang untuk melepaskan gas bertekanan di rongga belakang diafragma dengan cepat; gas bertekanan di rongga depan menahan diafragma untuk membuka saluran dan katup mulai membersihkan.

Sinyal pulsa menghilang dan pegas angker bekerja segera untuk mengembalikan batang bergerak sehingga menutup lubang penyeimbang. Gas bertekanan di rongga belakang diafragma dan pegas bekerja bersama untuk menutup saluran dan katup berhenti membersihkan.

Lubang peredam di diafragma berfungsi untuk meredam aliran udara saat batang bergerak angker menahan untuk penyeimbangan dan untuk mentransmisikan udara ke rongga belakang segera setelah lubang penyeimbang ditutup untuk menutup saluran dan menghentikan pembersihan.

Parameter Teknis

Konstruksi Material

Kegagalan umum dan pemecahan masalah

Selama instalasi dan commissioning:

Fenomena kegagalan

1. Katup tidak dapat semuanya terbuka, tetapi bagian utama bertindak.

2. Beberapa katup tidak berfungsi, tetapi yang lain normal.

3. Katup tidak dapat semuanya tertutup. Ada kebocoran. Tidak ada cara untuk membuat kubah gas.

4. Beberapa katup tidak dapat tertutup. Ada kebocoran.

5. Penutupan katup lambat.

1. Ada kotoran atau serpihan pada membran, bagian utama rusak. Inti besi bergerak tersumbat.

1. Periksa tekanan kubah gas untuk melihat apakah terlalu rendah.

2. Periksa koneksi koil katup dan koil

3 (1). Katup Y. Beberapa katup untuk kubah gas yang sama bocor, sehingga menyebabkan kebocoran untuk semua katup.

3 (2). Katup Z. Saluran masuk katup dan moncong tiup dipasang terbalik.

4. Ada kotoran atau serpihan pada membran, ii menghalangi inti besi bergerak.

5. Lubang membran tersumbat.

1. Bersihkan membran dan periksa apakah bagian membran lengkap. Periksa inti besi bergerak dan penguncian udara. Ganti aksesori jika perlu.

1. Periksa kebocoran

2. Ganti aksesori

3 (1). Periksa kebocoran

3 (2). Pasang kembali

4. Bersihkan membran dan periksa apakah membran lengkap. Periksa inti besi bergerak dan penguncian udara.

5. Bersihkan lubang membran

Selama masa pakai

Fenomena kegagalan

1. Beberapa katup bocor. Membran tidak dapat menutup rapat dan katup selalu terbuka sedikit.

2. Koil panas dan terbakar.

3. Ada tegangan tetapi katup tidak beroperasi.

4. Suhu lingkungan di bawah -20℃. Katup bocor dan tidak dapat terbuka.

Kemungkinan Alasan

1. Ada kotoran atau serpihan pada membran, bagian utama rusak. Inti besi bergerak tersumbat.

2. Sudah terlalu lama dinyalakan.

3. Membran rusak dan lubang tersumbat.

4. Suhu lingkungan terlalu rendah dan ada embun beku di katup.

Pemecahan Masalah

1. Bersihkan membran dan periksa apakah bagian membran lengkap. Periksa inti besi bergerak dan penguncian udara. Ganti aksesori jika perlu.

2. Periksa kondisi kerja sistem kontrol.

3. Ganti aksesori tepat waktu.

4. Perhatikan isolasi dan menjaga suhu yang tepat.

T: Bisakah Anda menawarkan sampel gratis?

A: Ya,

tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055 T: Apa cakupan bisnis Anda?

A: Cakupan bisnis kami adalah

layanan ekspor suku cadang otomasi dengan kontainer penuh, dan menjualsilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor,  Katup kuningan, katup hidrolik, silinder hidrolik,fitting udara dan oli  , pengukur tekanan dll.T:

Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat banyak jenis pemrosesan bahan baja tahan karat,kuningan, aluminium.

seperti katup tekanan tinggi, katup solenoid / katup listrik /katup air /katup pneumatik/ silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik terkenal asli?A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.

T:

Apakah ada garansi yang tersedia?

A: Ya, biasanya produk adalah garansi kualitas satu tahun.

T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?

Tindakan Balasan Lingkungan Dingin Ekstrem Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan

Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara

T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm²?

A: 1MPa=10bar≈145psi≈10kg T: Apa yang biasanya menyebabkan koil katup solenoid terbakar?

A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk ke cairan, masalah inti katup dan pegas,

lingkungan

panas, getaran berat, dll.

T:

Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?Poin Fokus Tindakan Balasan Lingkungan Suhu Tinggi

Tindakan Balasan Lingkungan Dingin Ekstrem Segel
