Detail produk:
|
| Suhu: | (-20℃~+60℃) | Tingkat kekuatan: | <0,8W |
|---|---|---|---|
| Jenis Fungsi: | 3 Posisi Port 2 | Koneksi Udara: | Tipe pipa 1/4G |
| Instalasi: | Posisi apa pun | Media: | Udara+Gas Dalam |
Pendahuluan:

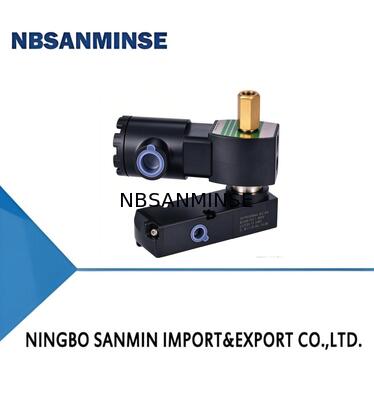

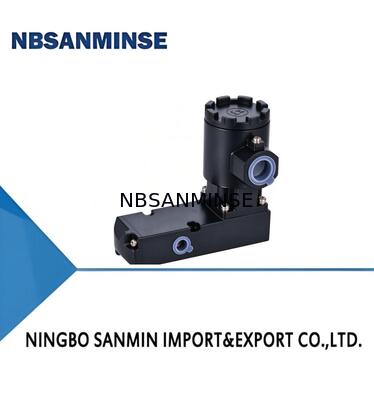

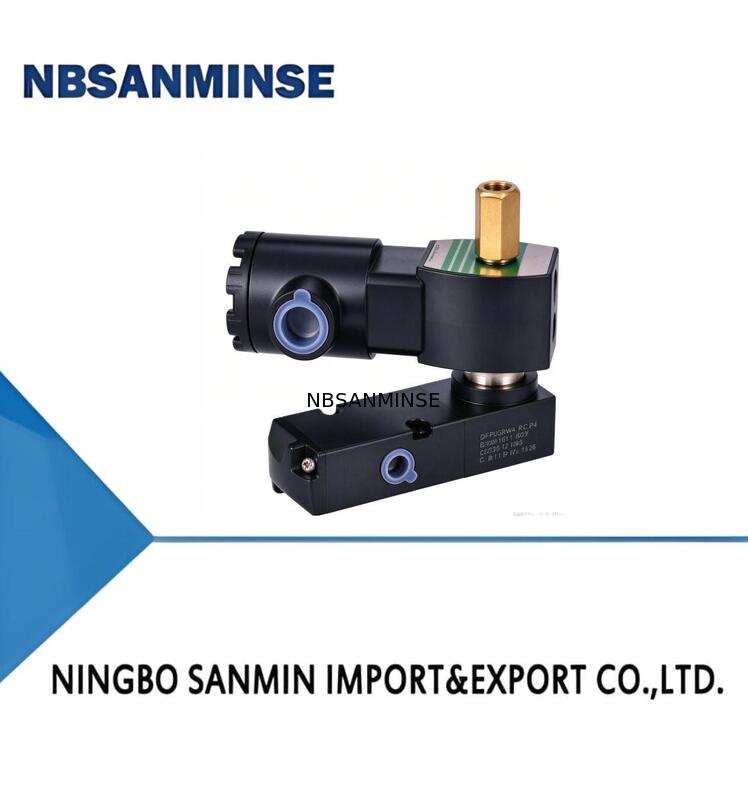

Katup solenoid seri LV600, katup solenoid cocok untuk digunakan bersama dengan katup kontrol pneumatik dan aktuator piston dalam sebagian besar proses produksi. Dalam hal ini, katup solenoid hanya memainkan fungsi tambahan, tetapi sangat penting. Terutama dalam rantai produksi proses, katup solenoid memainkan peran yang sangat penting, seperti kegagalan sumber gas mengontrol status pembukaan dan penutupan katup proses. Ketika keselamatan produksi proses memerlukan tindakan katup, sebagian besar dari mereka perlu dikontrol oleh katup solenoid. Ini banyak digunakan dalam industri minyak, gas alam, dan kimia dan juga dapat memenuhi persyaratan aplikasi respons cepat dan masa pakai frekuensi tinggi pada sistem kontrol otomatisasi industri.
Fitur:
Kepatuhan standar keselamatan fungsional IEC61508, Tingkat Integritas Keselamatan SIL3 bersertifikat TÜV
Konstruksi solenoid tunggal dan ganda
Desain penyegelan statis
Kumparan keselamatan intrinsik
Konsumsi daya rendah tersedia
Arah bebas untuk operator solenoid atau empat arah tetap
Operator manual tersedia
Pilot eksternal/internal tersedia
Koneksi port berulir dan antarmuka NAMUR
Fungsi:
![]()
Spesifikasi Teknis
| ITEM | SINGLE COIL/DUAL COIL |
| PILOT CATEGORY | Tipe pilot |
| MEDIA | Udara+Gas Inert |
| RENTANG SUHU LINGKUNGAN TERUKUR | -60℃ ~60℃ |
| SUHU MEDIA | -60℃ ~ 60℃ |
| PERBEDAAN TEKANAN OPERASI | 0 hingga 145 psi (0 hingga 10 bar) |
| KOEFISIEN ALIRAN | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| KONSTRUKSI KATUP | Struktur Spool atau struktur Jaket |
| BAHAN BADAN | Aluminium/Kuningan/Baja Tahan Karat |
| LINGKUNGAN APLIKASI | Dalam Ruangan/Luar Ruangan |
| INSTALASI | Posisi Apapun |
| IP RATED | IP65 |
| OPERATOR MANUAL | Termasuk Secara Default |
Operator Solenoid
| DAYA TERUKUR WATT | DC WATTS | 0.8W 1.5W 24V |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| SERI PRODUK | LV600 | SERI LV600 |
| Bentuk dan bahan badan katup | PBA | Bahan paduan aluminium tipe pilot |
| PBS | Bahan baja tahan karat tipe pilot | |
| KATEGORI KOIL | PSFBA | Kotak sambungan paduan aluminium dengan segel tuang |
| PSFBS | Kotak sambungan baja tahan karat dengan segel tuang | |
| FBA | Aluminium paduan tahan ledakan | |
| FBS | Baja tahan karat tahan ledakan | |
| Mode kontrol | SC | Kontrol listrik tunggal |
| DC | Kontrol listrik ganda | |
| Antarmuka listrik | N | 1/2NPT 1/2NPT |
| G | 1/2G 1/2G | |
| M | M20×1.5 M20×1.5 | |
| Koneksi udara | 14NG | Tipe pipa 1/4NPT |
| 14NB | Tipe Namur 1/4NPT | |
| 38NG | Tipe pipa 3/8NPT | |
| 38NB | Tipe Namur 3/8NPT | |
| 12NG | Tipe pipa 1/2NPT | |
| 12NB | Tipe Namur 1/2NPT | |
| 14G | Tipe pipa 1/4G | |
| 14GB | Tipe Namur 1/4G | |
| 38G | Tipe pipa 3/8G | |
| 38GB | Tipe Namur 3/8G | |
| 12G | Tipe pipa 1/2G | |
| 12GB | Tipe Namur 1/2G | |
| Tipe fungsi | 3 | 3 Port 2 Posisi |
| 5 | 5 Port 2 Posisi | |
| 35P | Pusat tekanan 5/3 | |
| 35C | Pusat tertutup 5/3 | |
| 35E | Pusat pembuangan 5/3 | |
| Tingkat daya | P | <0.8W |
| LP | <3W | |
| Operator Manual | 1 | Tanpa operasi manual |
| 2 | Dengan operasi manual | |
| Suhu | ST | (-20℃~+60℃) |
| OL | (- 40°℃~+60℃) | |
| Khusus | * | Khusus Sesuai Permintaan |
| TEGANGAN | 24VDC |
Opsi khusus tersedia sesuai peralatan.
Lihat lembar data produk untuk detailnya.
