Detail produk:
|
| Lingkungan aplikasi: | Dalam/luar ruangan | Instalasi: | Posisi apa pun |
|---|---|---|---|
| IP dinilai: | IP65 | Modus Kontrol: | Kumparan tunggal |
| Jenis Fungsi: | 5/3 pusat tertutup | Voltase: | 24VAC |
Pendahuluan:

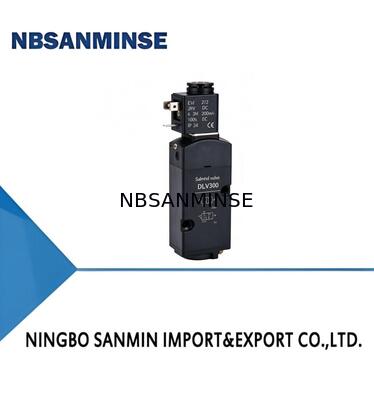

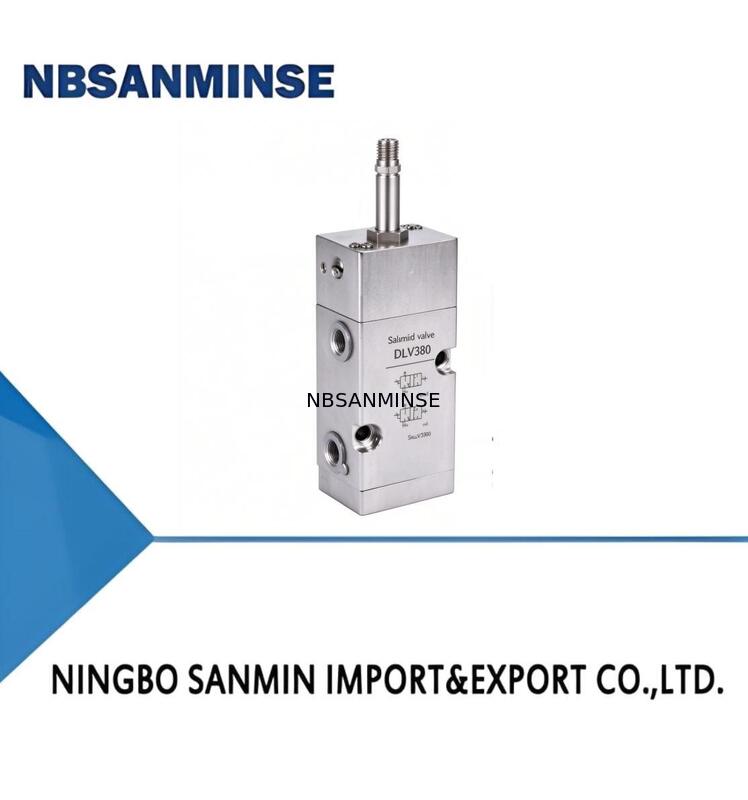

Katup solenoid seri LV600, katup solenoid cocok untuk digunakan bersama dengan katup kontrol pneumatik dan aktuator piston dalam sebagian besar produksi proses. Pada kesempatan ini, katup solenoid hanya memainkan fungsi tambahan, tetapi sangat penting. Terutama dalam rantai produksi proses, katup solenoid memainkan peran yang sangat penting, seperti sumber gas secara efektif mengontrol status buka dan tutup katup proses. Ketika keselamatan produksi proses memerlukan tindakan katup, sebagian besar dari mereka perlu dikontrol oleh katup solenoid. Ini banyak digunakan dalam industri minyak, gas alam, dan kimia dan juga dapat memenuhi persyaratan aplikasi respons cepat dan masa pakai frekuensi tinggi pada sistem kontrol otomatisasi industri.
Fitur:
Kepatuhan standar keselamatan fungsional IEC61508, Tingkat Integritas Keselamatan SIL3 bersertifikat TÜV
Desain penyegelan statis
Arah bebas untuk operator solenoid atau empat arah tetap
Operator manual tersedia
Operator tahan ledakan / tidak tahan ledakan
Pilot eksternal/internal tersedia
Koneksi port berulir dan antarmuka NAMUR
Fungsi:
![]()
Spesifikasi Teknis:
| ITEM | Kontrol elektronik tunggal/kontrol elektronik ganda |
| KATEGORI PILOT | Tipe pilot |
| MEDIA | Udara/Gas Inert |
| RENTANG SUHU AMBIEN | -60℃~60℃ |
| SUHU MEDIA | -60℃~60℃ |
| PERBEDAAN TEKANAN OPERASI | 29 hingga 145 psi (2,0 hingga 10 bar) |
| KOEFISIEN ALIRAN | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4” 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| KONSTRUKSI KATUP | Struktur Spoo atau struktur Jaket |
| BAHAN BADAN | Aluminium/Baja Tahan Karat |
| LINGKUNGAN APLIKASI | Dalam Ruangan/Luar Ruangan |
| INSTALASI | Posisi Apapun |
| PERINGKAT IP | IP65 |
| TIDAK MUDAH TERBAKAR PERSETUJUAN | Ex db IIC T6Gb Ex mb tb IIIC T80℃ |
Operator Solenoid:
| KELAS INSULASI | DAYA TERUKUR WATT | |
| DC Watt | AC Watt | |
| (VA) TAHAN VA | ||
| F | 3~6.5W | 2.5~6.5W |
| Tegangan Standar | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA NFC SC 14NG 5 2 ST * 24VDC
| SERI PRODUK | LV600 | SERI LV600 |
| Bentuk dan bahan badan katup | PBA | Bahan paduan aluminium tipe pilot |
| PBS | Bahan baja tahan karat tipe pilot | |
| KATEGORI KOIL | NFC | Koil dengan kotak terminal |
| Mode kontrol | SC | Koils tunggal |
| DC | Koils ganda | |
| Koneksi udara | 14NG | tipe pipa 1/4NPT |
| 14NB | tipe Namur 1/4NPT | |
| 38NG | tipe pipa 3/8NPT | |
| 38NB | tipe Namur 3/8NPT | |
| 12NG | tipe pipa 1/2NPT | |
| 12NB | tipe Namur 1/2NPT | |
| 14G | tipe pipa 1/4G | |
| 14GB | tipe Namur 1/4G | |
| 38G | tipe pipa 3/8G | |
| 38GB | tipe Namur 3/8G | |
| 12G | tipe pipa 1/2G | |
| 12GB | tipe Namur 1/2G | |
| 12B | tipe Namur 1/2G | |
| Ulir yang dapat disesuaikan | ||
| Tipe fungsi | 3 | 3 Port 2 Posisi |
| 5 | 5 Port 2 Posisi | |
| 35P | pusat tekanan 5/3 | |
| 35C | pusat tertutup 5/3 | |
| 35E | pusat buang 5/3 | |
| Operator Manual | 1 | Tanpa operasi manual |
| 2 | Dengan operasi manual | |
| Suhu | ST | (- 20℃~+60℃) |
| OL | (- 40℃~+60℃) | |
| Khusus | * | Khusus berdasarkan permintaan |
| TEGANGAN | 24VDC 110VDC 24VAC 220VAC |
Opsi khusus tersedia berdasarkan peralatan.
Lihat lembar data produk untuk detailnya.
