Detail produk:
|
| Suhu: | Suhu | Voltase: | 24VDC |
|---|---|---|---|
| Tingkat kekuatan: | 3,5W~6W | Instalasi: | Posisi apa pun |
| Lingkungan aplikasi: | Dalam/luar ruangan | Media: | gas |
Pendahuluan:

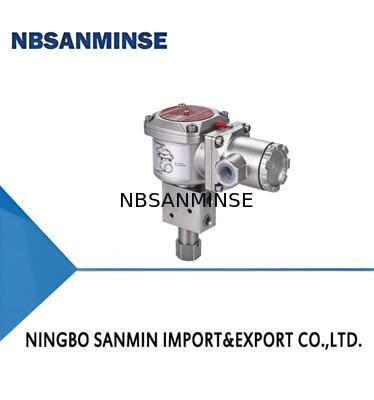

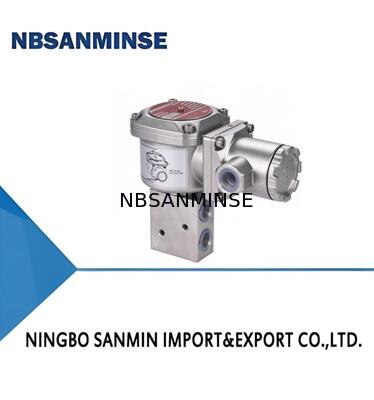

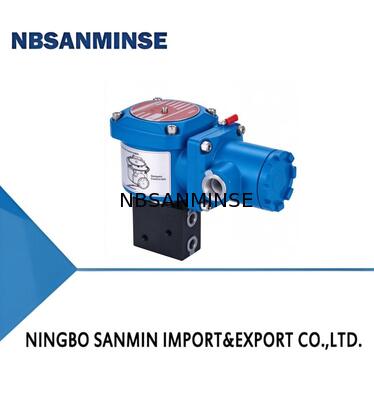

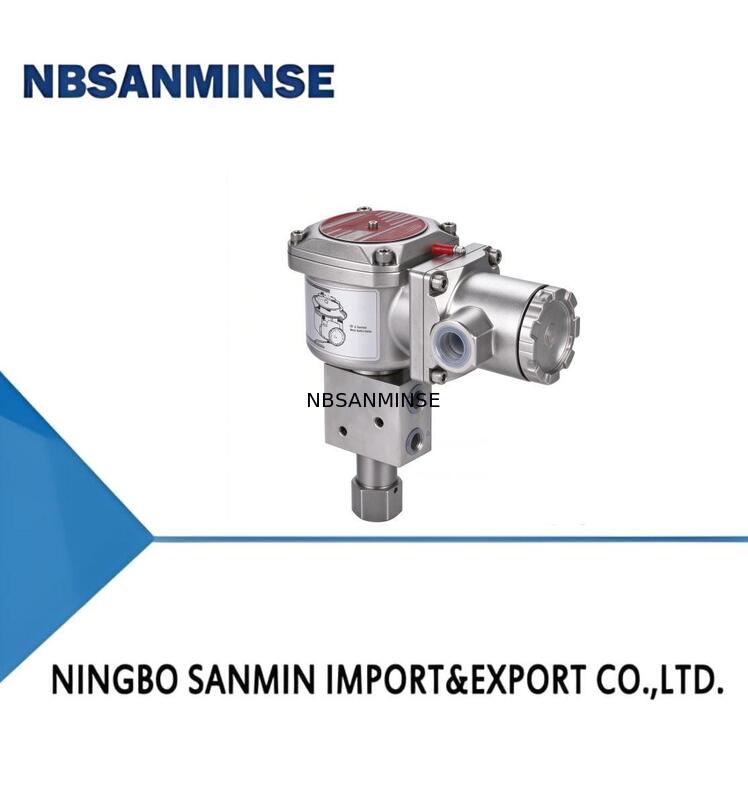

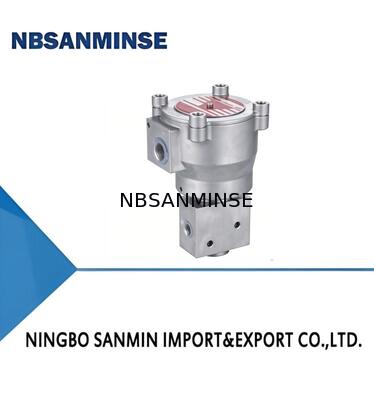

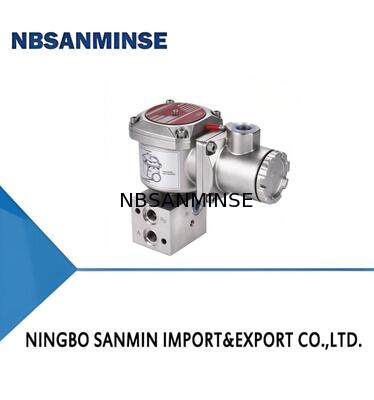

Katup solenoid seri LV600, katup solenoid cocok untuk digunakan bersama dengan katup kontrol pneumatik dan aktuator piston dalam sebagian besar proses produksi. Dalam hal ini, katup solenoid hanya memainkan fungsi tambahan, tetapi sangat penting. Terutama dalam rantai produksi proses, katup solenoid memainkan peran yang sangat penting, seperti status buka dan tutup katup proses ketika sumber gas gagal. Ketika keselamatan produksi proses memerlukan aksi katup, sebagian besar dari mereka perlu dikontrol oleh katup solenoid. Ini banyak digunakan dalam industri minyak, gas alam, dan kimia dan juga dapat memenuhi persyaratan aplikasi respons cepat dan masa pakai frekuensi tinggi pada sistem otomasi industri.
Fitur:
Kepatuhan standar keselamatan fungsional IEC61508, Tingkat Integritas Keselamatan SIL3 bersertifikat TÜV
Struktur poppet aksi langsung
Desain seimbang
Arah bebas untuk koneksi kabel
Konsumsi daya rendah tersedia
Operator tahan ledakan & tidak tahan ledakan
Rentang tekanan lebar dan tidak memerlukan tekanan operasi minimum
Arah aliran ganda tersedia
Fungsi:
![]()
Spesifikasi Teknis:
| ITEM | Kontrol elektronik tunggal/kontrol elektronik ganda |
| PILOT KATEGORI | Tipe aksi langsung |
| MEDIA | Gas |
| RENTANG SUHU AMBIEN | -60℃ ~60℃ |
| SUHU MEDIA | -60℃~ 60℃ |
| PERBEDAAN TEKANAN OPERASI | 29 hingga 145 psi(2,0 hingga 10 bar) |
| KOEFISIEN ALIRAN | 1.11Cv(1.06Kv)m³/h 15,92Kw/m-in1/4" 3,85Cv(3,30Kv)m³/h55,00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15,92Kw/m-in1/4" 3,85Cv(3,30Kv)m³/h55,00Kw/m-in1/2" |
| KONSTRUKSI KATUP | Tipe aksi langsung |
| BAHAN BADAN | Baja Tahan Karat/Aluminium/Baja Tahan Karat |
| LINGKUNGAN APLIKASI | Dalam Ruangan/Luar Ruangan |
| INSTALASI | Posisi Apapun |
| PERINGKAT IP | IP65/IP67 |
| PERSETUJUAN TAHAN LEDAKAN | Ex db IIC T6~T3Gb |
Operator Solenoid:
| KELAS INSULASI | DAYA WATT KONSUMSI DAYA | |
| DC Watt | AC Watt | |
| (VA) VA TAHAN | ||
| H | 1,8~6,5W | 1,8~4W |
| Tegangan Standar | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 BS DFDS SC N 14NG 3 P 1 ST * 24VDC:
| SERI PRODUK | LV600 | SERI LV600 |
| Bentuk dan bahan badan katup | BS | Aksi langsung bahan baja tahan karat |
| DFDA | Ruang ganda paduan aluminium tahan ledakan |
|
| KATEGORI KOIL | FDA | Tahan ledakan aluminium |
| FDS | Baja tahan karat tahan ledakan baja |
|
| Mode kontrol | TC | Kontrol listrik tunggal |
| Antarmuka listrik | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1,5 | |
| 14NG | tipe pipa 1/4NPT | |
| 12NG | tipe pipa 1/2NPT | |
| 14G | tipe pipa 1/4G | |
| 12G | tipe pipa 1/2G | |
| Koneksi udara | 14NB | Tipe Namur 1/4NPT |
| 14GB | Tipe Namur 1/4G | |
| 12NB | Tipe Namur 1/2NPT | |
| 12GB | Tipe Namur 1/2G | |
| Tipe fungsi | 3 | Dua posisi tiga arah |
| Tingkat daya | Tanpa operasi manual | 3.5W~6WL |
| TTanpa operasi manual | WOperator Manual | |
| P | Tanpa operasi manual | S |
| T(-40°℃~+60°℃) | Suhu | |
| L | T(-40°℃~+60°℃) | L |
| T(-40°℃~+60°℃) | CL (-60°℃~+60°℃) | |
| Khusus | * | |
| Khusus berdasarkan permintaan | TEGANGAN | 24VDC |
| 110VDC | 220VAC Opsi khusus tersedia berdasarkan peralatan. Lihat lembar data produk untuk detailnya. |
