Rumah Produksolenoid pneumatik katupCangkir Hisap Seri SP3
SP3 Series Suction Cup
SP3 Series Suction Cup SP3 Series Suction Cup SP3 Series Suction Cup
Hubungi sekarang

Cangkir Hisap Seri SP3

Kuantitas min Order : 100 PCS Kemasan rincian : kantong plastik
Waktu pengiriman : 5-30 hari Menyediakan kemampuan : 10000 pcs
Tempat asal: Cina Nama merek: NBSANMINSE
Nomor model: SP3C4

Informasi Detail
Arah port vakum: Nil - vertikal Koneksi port vakum: M3F - M3 × 0,5 Benang Wanita
Benang pemasangan: M3F - M3 × 0,5 Benang Wanita

Deskripsi Produk

Fitur
◇ Cangkir hisap dengan diameter yang sama di antara tipe U/C/B menggunakan fitting yang sama
◇ Ukuran kecil, tinggi pendek
◇ Tersedia dalam bahan konduktif
Keuntungan
◇ Digunakan dalam berbagai kesempatan, cangkir hisap dapat dipertukarkan
◇ Cocok untuk kesempatan dengan ruang terbatas
◇ Melepaskan listrik statis secara perlahan untuk melindungi benda kerja dari kerusakan
Aplikasi

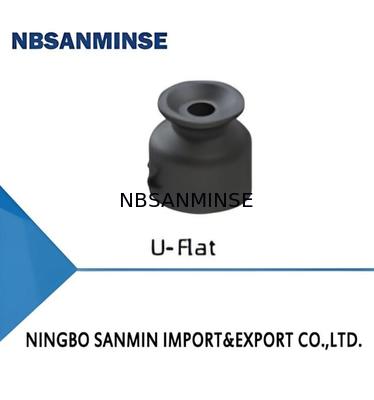

◇ Tipe U cocok untuk benda kerja dengan permukaan rata dan tanpa deformasi

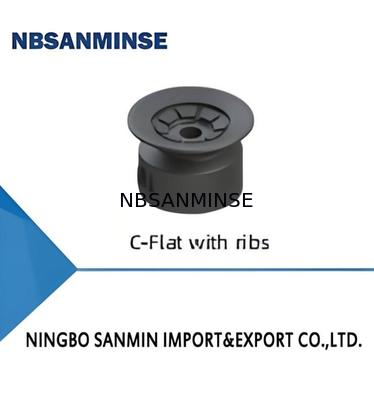

◇ Tipe C cocok untuk benda kerja yang mudah berubah bentuk
◇ Tipe B cocok untuk benda kerja dengan permukaan miring
◇ Cocok untuk penanganan benda kerja dengan ukuran kecil dan ringan
◇ Bahan konduktif cocok untuk industri 3C
Cangkir Hisap Seri SP3 0
Struktur
◇ Struktur terpisah untuk memudahkan penggantian suku cadang yang aus
Cangkir Hisap Seri SP3 1
Cara memesan
Cangkir Hisap Seri SP3 2
◇ Catatan: Bahan HP tidak untuk semua ukuran. Silakan hubungi AIRBEST jika perlu
Pilihan
Cangkir Hisap Seri SP3 3
◇ Catatan: "●" default, tersedia, "-" tidak tersedia
Dimensi(mm) - U tipe
Cangkir Hisap Seri SP3 4
Dimensi(mm) - C tipe
Cangkir Hisap Seri SP3 5
Dimensi(mm) - B tipe
Cangkir Hisap Seri SP3 6
Suku cadang pemasangan
Item
Model
Ulir betina
Ulir jantan
Cangkir hisap yang berlaku
Fitting untuk cangkir hisap
PJS-M3F-ST0.5
PJS-M3M-ST0.5
SP3U1.5, 2, 3.5

PJS-M5F-ST1.5 PJS-M5M-ST1.5 SP3C4, 6, 8；SP3B4, 6, 8

PJS-M5F-ST2 PJS-M5M-ST2-A SP3C10, 13, 16；SP3B10, 13, 16
Struktur
◇ Terdiri dari cangkir hisap pengganti(3) dan fitting pengunci(1 atau 2)
◇ Fitting plug-in untuk cangkir hisap
◇ Port vakum vertikal(1), ulir jantan untuk pemasangan
◇ Port vakum lateral(2), ulir betina untuk pemasangan
Cangkir Hisap Seri SP3 7
Cara memesan
Cangkir Hisap Seri SP3 8
◇ Silakan lihat halaman 72 untuk pemilihan cangkir hisap
Pilihan
Model Tidak ada-Vertikal
Vakum port koneksi		 Pemasangan ulir L-Lateral
Koneksi port vakum		 Pemasangan ulir
SP3U1.5-3.5 M3F M6M M3F M3F
SP3C4-8 M5F M10M M5F M5F
SP3C10-16 M5F M12M M5F M5F
SP3B4-8 M5F M10M M5F M5F
SP3B10-16 M5F M12M M5F M5F
Dimensi(mm) - Tipe U
Cangkir Hisap Seri SP3 9
Dimensi(mm) - Tipe C
Cangkir Hisap Seri SP3 10
Dimensi(mm) -B tipe
Cangkir Hisap Seri SP3 11
Suku cadang pemasangan
  Item Model Vertikal arah Arah lateral Berlaku cangkir hisap
  Pengunci fitting PJF-M3F-M6M-ST0.5 PJF-LM3F-M3F-ST0.5 SP3U1.5,2,3.5

PJF-M5F-M10M-ST1.5 PJF-LM5F-M5F-ST1.5 SP3C4,6,8;SP3B4,6,8

PJF-M5F-M12M-ST2 PJF-LM5F-M5F-ST2 SP3C10,13,16;SP3B10,13,16
Struktur
◇ Terdiri dari cangkir hisap pengganti(3) dan kompensator level(1 atau 2)
◇ Fitting plug-in untuk cangkir hisap
◇ Port vakum vertikal(1), ulir jantan untuk pemasangan
◇ Port vakum lateral(2), ulir jantan untuk pemasangan
Cangkir Hisap Seri SP3 12
Cara memesan
Cangkir Hisap Seri SP3 13
◇ Silakan lihat halaman 72 untuk pemilihan cangkir hisap
Pilihan
Cangkir Hisap Seri SP3 14
Dimensi(mm) -Tipe C
Cangkir Hisap Seri SP3 15
Dimensi(mm) -Tipe U
Cangkir Hisap Seri SP3 16
Dimensi(mm) -Tipe B
Cangkir Hisap Seri SP3 17
Dimensi(mm) -Tipe B
Cangkir Hisap Seri SP3 18
Model
Vertikal berputar		 Vertikal tidak berputar Model
Lateral berputar		 Lateral tidak berputar Langkah
penyangga		 Berlaku cangkir hisap
PSP3-I3ST0.5-M6 PSP3-I3RST0.5-MB PSP3-L3ST0.5-M6 PSP3-L3RST0.5-M8 3  SP3U1.5,2,3.5
PSP3-I6ST0.5-M6 PSP3-I6RST0.5-MB PSP3-L6ST0.5-M6 PSP3-L6RST0.5-M8 6
PSP3-135T1.5-M8 PSP3-13RST1.5-MB PSP3-L35T1.5-M8 PSP3-L3RST1.5-M8 3  SP3C4,6,8;SP3B4,6,8
PSP3-I6ST1.5-M8 PSP3-I6RST1.5-MB PSP3-L65T1.5-M8 PSP3-L6RST1.5-M8 6
PSP3-I10ST1.5-M8 PSP3-I10RST1.5-M8 PSP3-L10ST1.5-M8 PSP3-L10RST1.5-M8 10
PSP3-I15ST1.5-M8 PSP3-I15RST1.5-M8 PSP3-L15ST1.5-M8 PSP3-L15RST1.5-M8 15
P5P3-I20ST1.5-M8 PSP3-I20RST1.5-M8 PSP3-L20ST1.5-M8 PSP3-L20RST1.5-M8 20
PSP3-I3ST2-M8 PSP3-I3RST2-M8 PSP3-L3ST2-M8 PSP3-L3RST2-M8 3  SP3C10,13,16;SP3B10,13,16
PSP3-I6ST2-M8 PSP3-I6RST2-M8 PSP3-L6ST2-M8 PSP3-L6RST2-M8 6
PSP3-I10ST2-M8 PSP3-I10RST2-M8 PSP3-L10ST2-M8 PSP3-L10RST2-M8 10
PSP3-I15ST2-M8 PSP3-I15RST2-M8 PSP3-L15ST2-M8 PSP3-L15RST2-M8 15
PSP3-I20ST2-M8 PSP3-I20RST2-M8 PSP3-L20ST2-M8 PSP3-L20RST2-M8 20
