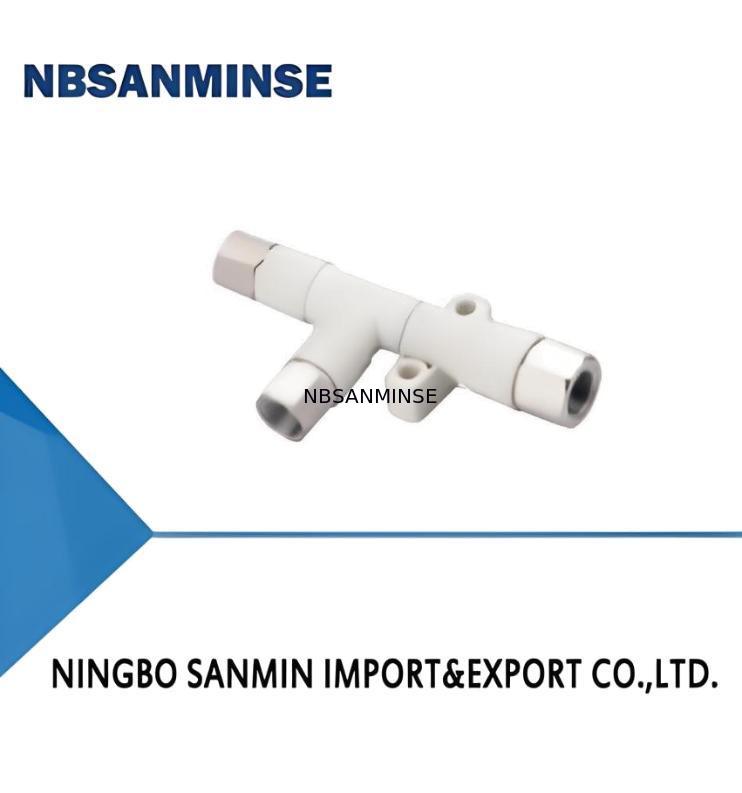

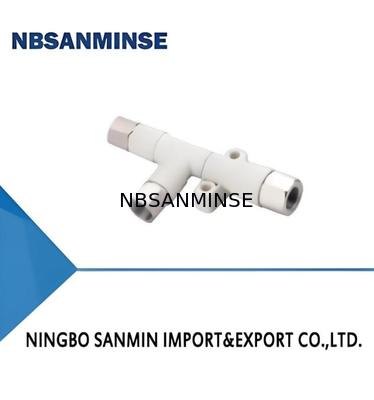

Generator Vakum Dasar Seri AZH

Generator Vakum Dasar Seri AZH
AZH Series Basic Vacuum Generator
Generator Vakum Dasar Seri AZH Generator Vakum Dasar Seri AZH Generator Vakum Dasar Seri AZH Generator Vakum Dasar Seri AZH Generator Vakum Dasar Seri AZH

Gambar besar :  Generator Vakum Dasar Seri AZH

Detail produk:
Tempat asal: Cina
Nama merek: NBSANMINSE
Sertifikasi: ISO9001
Nomor model: Azh05d
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 pcs
Harga: Negotiate
Kemasan rincian: Kotak
Waktu pengiriman: 5-30 hari
Syarat-syarat pembayaran: L/c, t/t
Menyediakan kemampuan: 10000 pcs
Kontak

Generator Vakum Dasar Seri AZH

Deskripsi
Membentuk: B - Jenis Kotak Tekanan: 4,5 batang
Konsumsi Udara: 13,5 NL/menit Tingkat Kebisingan dB(A): 75
Jaminan: 1 Tahun
Menyoroti:

Katup solenoid generator vakum AZH

,

Generator vakum pneumatik dasar

,

Generator vakum ringkas dengan garansi

Fitur
◇ Generator vakum satu tahap dengan wadah plastik
◇ Tipe tingkat vakum tinggi dan tipe aliran vakum besar untuk opsi

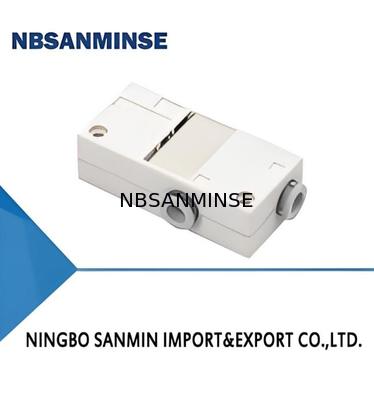

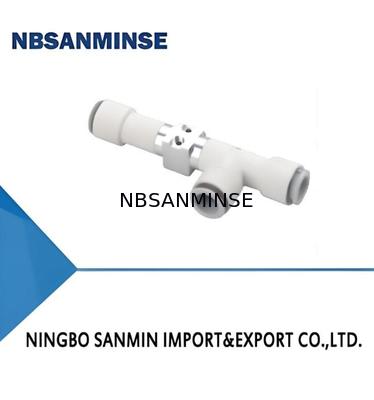

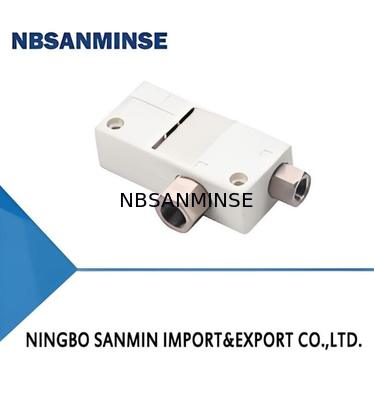

◇ Tipe porting bodi dan tipe kotak untuk opsi
◇ Sambungan ulir atau pemasangan sekali sentuh untuk sambungan port
Keuntungan
◇Ukuran kecil,ringan dan biaya-efektif
◇Cocok untuk berbagai kesempatan
◇Tipe kotak dengan built-dalam peredam untuk mengurangi kebisingan
◇Koneksi benang dan satu-sentuhan pas untuk opsi
Aplikasi
◇Banyak digunakan di semua jenis sistem vakum
◇Cocok untuk berbagai operasi penanganan seperti otomotif,
lembaran logam, kayu, makanan dan kemasan, dll.
◇Tipe vakum tinggi dan tipe aliran besar untuk berbagai kesempatan
Generator Vakum Dasar Seri AZH 0
Struktur
◇ (1) Lubang pembuangan
◇ (2)Apelabuhan pasokan mereka
◇ (3)Vport akuum
◇ (4) Lubang pemasangan
Generator Vakum Dasar Seri AZH 1
Generator Vakum Dasar Seri AZH 2
Tipe Kotak Seleksi
Model/Bentuk
BS		 hal
AZH05BS-06-06 AZH05BS-01-01 AZH05BL-06-06   AZH05BL-01-01
AZH07BS-06-06 AZH07BS-01-01 AZH07BL-06-06   AZH07BL-01-01
AZH10BS-06-06 AZH10BS-01-01 AZH10BL-06-06   AZH10BL-01-01
AZH13BS-08-10 AZH13BS-01-02 AZH13BL-08-10   AZH13BL-01-02
Tipe porting Badan Pilihan
Model/Bentuk
DS		 DL
AZH05DS-06-06-06AZH05DS-01-01-01 AZH05DL-06-06-06  AZH05DL-01-01-01
AZH07DS-06-06-06AZH07DS-01-01-01 AZH07DL-06-06-06AZH07DL-01-01-01
AZH10DS-06-06-08AZH10DS-01-01-01 AZH10DL-06-06-08AZH10DL-01-01-01
AZH13DS-08-10-10AZH13DS-01-02-02 AZH13DL-08-10-10AZH13DL-01-02-02
AZH15DS-10-12-12AZH15DS-02-03-03 AZH15DL-10-12-12AZH15DL-02-03-03
AZH18DS-12-12-12AZH18DS-03-03-03 AZH18DL-12-12-12  AZH18DL-03-03-03
AZH20DS-12-16-16AZH20DS-03-04-04 AZH20DL-12-16-16AZH20DL-03-04-04
Parameter teknis
Model    Nilai udara
tekanan pasokan
           batang		 Maks.vacuu
   5		 tingkat m
-kPa
     L		 Maks.vac
5		 uum mengalir
tidak/menit
        L		 Udara
konsumsi
tidak/menit		 Kebisingan
tingkat
dB(A)		 Bekerja
suhu
℃		 Berat
G		 Rdirekomendasikan
Udara memasok
  pelabuhan		 dedhose
Kekosongan
portv		 dia. (mm)
Knalpot
pelabuhanE
AZH05B 4.5    88  48  5  9  13.5  68  5~50 28  φ6 φ6 -
AZH07B 4.5    88  48  12  22  23.5  68  5~50 28  φ6 φ6 -
AZH10B 4.5    88  48  24  34  46.0  72  5~50 33  φ6 φ6 -
AZH13B 4.5    88  48  40  75  78.0  72  5~50 66  φB φ10 -
Parameter teknis
Model
  Nilai udara
memasok tekanan
                         batang

Maks.Vacuum tingkat
  -kPa
Maks.vakum mengalir
tidak/menit
      Udara
konsumsi
   tidak/menit
Kebisingan
tingkat
dB(A)
Bekerja
suhu
        ℃
Berat
G
Direkomendasikan diameter selang. (mm)
S            L
S		      L
Pasokan udara
  pelabuhan S		 Kekosongan
pelabuhan V		 Knalpot
pelabuhan E
AZH05D 4.5  88  48  7.5  9  13.5  75  5~50 11  φ6 φ6 φ6
AZH07D 4.5  88  48  12  22  23.5  75  5~50 12  φ6 φ6 φ6
AZH10D 4.5  88  48  24  34  46.0  68  5~50 16  φ6 φ6 φ8
AZH13D 4.5  88  48  40  75  78.0  68  5~50 27  φ8 φ10 φ10
AZH15D 4.5  88  53  60  80  97.0  72  5~50 43  φ10 φ12 φ12
AZH18D 4.5  88  53  70  110  150.0  72  5~50 55  φ12 φ12 φ12
AZH20D 4.5  88  53  85  140  185.0  75  5~50 95  φ12 φ16 φ16
Aliran vakum (NL/mnt) pada tingkat vakum yang berbeda (-kPa)
Model Pasokan udara
tekanan
batang		 Udara
konsumsi
tidak/menit		 0  10  20  30  40  50  60  70  80  Maks.
kekosongan  tingkat
-kPa
  AZH05S 4.5  13.5  5.0  4.5   4.1
 3.8
 3.3
 2.3
 1.6  0,9  0,3  88
  AZH07S 4.5  23.5  12.0  11.0  10.0 9.0 8.0 7.0 5.5  2.1  0,8  88
  AZH10S 4.5  46.0  24.0  23.0  20.5  17.5  13.0  11.5  9.5  7.0  2.5  88
  AZH13S 4.5  78.0  40.0  35.0  32.5  28.0  23.0  19.5  13.0  9.0  4.5  88
  AZH15S 4.5  97.0  60.0  52.5  45.5  38.0  28.5  20.5  15.5  11.5  5.0  88
  AZH18S 4.5  150.0  70.0  62.0  52.0  45.0  38.0  26.0  22.0  16.5  8.5  88
  AZH205 4.5  185.0  85.0  76.0  67.0  58.0  47.5  38.0  33.5  19.0  12.0  88
Waktu evakuasi (s/L) untuk mencapai tingkat vakum yang berbeda (-kPa)
Model Udara memasok
tekanan
batang		 Udara
konsumsi
tidak/menit		 10  20  30  40  50  60  70  Maks.
kekosongan tingkat
-kPa
AZH05S 4.5  13.5  0,89  1.70  3.20  5.00  7.80  12.00  19.00  88
AZH07S 4.5  23.5  0,37  1,00  1,90  3.00  5.40  6.70  15.00  88
AZH10S 4.5  46.0  0,25  0,60  1.25  2.00  2.90  4.60  7.30  88
AZH13S 4.5  78.0  0,10  0,27  0,53  1,00  1.75  4.20  7.30  88
AZH15S 4.5  97.0  0,04  0,21  0,35  0,63  1.23  4.10  6.50  88
AZH18S 4.5  150.0  0,02  0,15  0,29  0,46  0,78  1.38  3.51  88
AZH20S 4.5  185.0  0,02  0,12  0,21  0,34  0,55  0,85  1.58  88
Generator Vakum Dasar Seri AZH 3
Aliran vakum (NL/mnt) pada tingkat vakum yang berbeda (-kPa)
Model Pasokan udara
tekanan
batang		 Udara
konsumsi
tidak/menit		 0  10  20  30  40  45  Maks.
kekosongan  tingkat
-kPa
AZH05L 4.5  13.5  9.0  8.0  7.0  6.0  3.0  1.9  48
AZH07L 4.5  23.5  22.0  21.0  20.5  15.5  10.5  6.8  48
AZH10L 4.5  46.0  34.0  32.0  26.0  19.0  12.0  8.0  48
AZH13L 4.5  78.0  75.0  72.0  65.0  43.0  19.0  9.0  48
AZH15L 4.5  9Z.0 80.0  72.0  60.0  45.0  36.5  16.0  53
AZH18L 4.5  150.0  110.0  105.0  95.0  80.0  55.0  30.0  53
AZH20L
 4.5 185.0 140.0 130.0 120.0 100,0 80.0 62.0 53
Waktu evakuasi (s/L) untuk mencapai tingkat vakum yang berbeda (-kPa)
Model Udara memasok
tekanan
batang		 Udara
konsumsi
tidak/menit		 10  20  30  40  45  Maks.
kekosongan  tingkat
-kPa
  AZH05L 4.5  13.5  0,49  1,50  2.90  5.10  7.20  48
  AZH07L 4.5  23.5  0,28  0,75  1,50  2.50  3.50  48
  AZH10L 4.5  46.0  0,14  0,40  0,81  1.40  1.80  48
  AZH13L 4.5  78.0  0,04  0,12  0,24  0,62  2.40  48
  AZH15L 4.5  97.0  0,03  0,15  0,23  0,40  0,92  53
  AZH18L 4.5  150.0  0,02  0,10  0,18  0,32  0,67  53
  AZH20L 4.5  185.0  0,01  0,08  0,14  0,20  0,30  53
Parameter teknis
Dimensi (mm)
Generator Vakum Dasar Seri AZH 4Generator Vakum Dasar Seri AZH 5
ModeVUkuran A B C D E| F G H L K J
AZH05DS-06-06-06 58.5  34.0  14.2  17.0  6  21.0  3.2  24.0  6  22.0  6
AZH07DS-06-06-06 61.0  34.0  14.2  17.0  6  22.0  3.2  24.0  6  22.0  6
AZH10DS-06-06-08 66.0  37.0  17.2  20.0  6  24.5  4.2  26.0  8  230  6
AZH10DL-06-06-08 70.0  37.0  17.2  20.0  6  24.5  4.2  26.0  8  23.0  6
AZH13DS-08-10-10 74.0  42.5  20.0  22.0  8  27.0  4.2  28.0  10  27.5  10
AZH13DL-08-10-10 79.5  42.5  20.0  22.0  8  27.0  4.2  28.0  10  27.5  10
AZH15DS-10-12-12 93.3  47.0  22.5  27.0  10  32.8  4.2  31.5  12  29.5  12
AZH18DS-12-12-12 114.0  41.0  21.0  10.0  12  50.0  3.5  35.5  12  30.5  12
AZH20DS-12-16-16 124.6  46.0  27.0  12.0  12  54.3  3.5  38.5  16  32.7  16
Tipe porting bodi AZH-D (Fitting sekali sentuh)
ModeVUkuran A B C D E| F G H L K J
AZH05DS-01-01-01 73.5  41.5  14.2  17.0  RC1/8 28.5  3.2  31.5  RC1/8 29.5  RC1/8
AZH07DS-01-01-01 76.0  41.5  14.2  17.0  RC1/8 29.5  3.2  31.5  RC1/8 29.5  RC1/8
AZH10DS-01-01-01 82.0  44.5  17.2  20.0  RC1/8 33.0  4.2  33.5  RC1/8 30.5  RC1/8
AZH10DS-01-01-01 86.0  44.5  17.2  20.0  RC1/8 33.0  4.2  33.5  RC1/8 30.5  RC1/8
AZH13DS-01-02-02 94.5  54.0  20.0  22.0  RC1/8 38.5  4.2  36.5  RC1/4 39.0  RC1/4
AZH13DL-01-02-02 99,5  54.0  20.0  22.0  RC1/8 38.5  4.2  36.5  RC1/4 39.0  RC1/4
AZH15DS-02-03-03 116.5  58.5  22.5  27.0  RC1/4 44.5  4.2  43.0  RC3/8 41.0  RC3/8
AZH18DS-03-03-03 133.0  52.5  21.0  10.0  RC3/8 57.5  3.5  47.0  RC3/8 42.0  RC3/8
AZH20DS-03-04-04 151.0  61.0  27.0  12.0  RC3/8 69.3  3.5  50.0  RC1/2 47.7  RC1/2
Dimensi (mm)
Generator Vakum Dasar Seri AZH 6
ModeVUkuran A B C D E F| G H Q L K J
AZH05B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH07B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH10B-06-06 63  18  32  5.8  2  3.2  50  23  26  6  5  6
AZH13B-08-10 78  23  38.5  7.5  3  4.2  61  27.5  28  10  7  8
Tipe kotak AZH-B (Fitting sekali sentuh)
ModeVUkuran A B C D E F G H Q M K S
AZH05B-01-01 68  16  39  5.8  2  3.2  47  RC1/8 31.5  RC1/8 5  12
AZH07B-01-01 68  16  39  5.8  2  3.2  47  RC1/8 31.5  RC1/8 5  12
AZH10B-01-01 71  18  40  5.8  2  3.2  50  RC1/8 33.5  RC1/8 5  12
AZH13B-01-02 86.5  23  50  7.5  3  4.2  61  RC1/8 36.5  RC1/4 7  14

T: Bisakah Anda menawarkan sampel gratis?

J: Ya, Tapi itu tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055

T: Apa ruang lingkup bisnis Anda?

A: Ruang lingkup bisnis kami adalahlayanan suku cadang otomasi eksportir dengan kontainer penuh, dan menjualsilinder udara, perawatan sumber udara, katup solenoid,katup udara,katup bermotor,Katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyaktepat, pengukur tekanandll .

Q:Wjenis produk apa yang dapat Anda buat?

A: Kami dapat membuat berbagai jenis baja tahan karat, kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolikproduk dan sebagainya.

Q: Bisakah produk dibuat dengan logo dan merek kami?

A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tapi Anda perlu memberi kami otorisasi jika memungkinkan.

T: Dapatkah Anda menyediakan barang merek instrumen pneumatik dan hidrolik terkenal yang asli?

A: Ya, Kami dapat menyediakan seperti Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh ,Endress+Hauser dll.

Q: Apakah ada garansi yang tersedia?

A: Ya, biasanya produk adalah jaminan kualitas satu tahun.

T: Apakah konektornya dalam sistem Inggris atau Metrik? Apa perbedaan antara benang PT, NPT, dan G?

A: Benang G berbentuk silinder dan tidak menyegel sendiri sehingga memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan benang internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi benang, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan

G-thread adalah pipa lurus berbentuk silinder yang digunakan untuk sambungan tidak tertutup; Benang PT adalah tabung berbentuk kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri; NPT juga merupakan tabung berbentuk kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara

Q: Bagaimana mengkonversi satuan tekanan: MPa, bar, psi, kg/cm²?

J: 1MPa=10bar≈145psi≈10kg

T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?

A: Tegangan dan hz salah, sering berpindah, kepala pilot memasukkan cairan, inti katup, dan masalah pegas,lingkungan panas, getaran berat, dll.

Q: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?

Titik Fokus Penanggulangan Lingkungan Suhu Tinggi Penanggulangan Lingkungan yang Sangat Dingin
segel Karet Fluoro, PTFE Nitril suhu rendah, karet silikon, poliuretan
Pelumasan Gemuk sintetis suhu tinggi (volatilitas rendah) Gemuk suhu rendah (titik tuang rendah, viskositas rendah)
Perawatan Pasokan Udara Memperkuat pendinginan, pembuangan air yang efisien Pengeringan titik embun sangat rendah (tipe pendinginan + adsorpsi), penelusuran panas
Komponen Logam Izin ekspansi cadangan Pilih material dengan ketangguhan suhu rendah, cegah kebocoran akibat penyusutan dingin
Komponen Kontrol Kumparan kelas tahan panas tinggi, pembuangan panas, konsumsi daya rendah Pasang kotak insulasi, pemanas lokal, cegah kondensasi dingin
Instalasi Jauhkan dari sumber panas, tambahkan pelat insulasi panas Hindari paparan angin dan salju, bungkus dengan bahan isolasi termal


Label:

katup udara pneumatik,

Katup solenoid generator vakum AZH,

Generator vakum pneumatik dasar

Rincian kontak
Ningbo Sanmin Import And Export Co.,Ltd.

Kontak Person: Ina Chen

Tel: 0086-15168536055

Faks: 86-574-88915660

Mengirimkan permintaan Anda secara langsung kepada kami (0 / 3000)

Tentang

solenoid pneumatik katup

G / NPT Thread Pneumatic Solenoid Valve Internal Pilot Solenoid Valve 4N300 Seri 3NV300

3 Way 2 Posisi Pneumatic Solenoid Valve 4V 400 Series Pneumatic Pilot Valve

SY5000 Mini Pneumatic Solenoid Valve 220VAC Tahan Debu 5/2 5/3 Posisi

Katup Denyut Pneumatik

Udara Bersih Embedded Ganda Diafragma Pulse Valve 321 Stainless Steel Spring

QG-Y-25 Series Pneumatic Pulse Valve GOYEN Jenis Mirip Embedded G1 "Diafragma Tunggal

Embedded ganda Diafragma Pneumatic Pulse Valve - 25 ~ 60 ℃ Suhu

Tinggalkan pesan

Kebijakan pribadi | Cina Bagus Kualitas solenoid pneumatik katup pemasok. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
