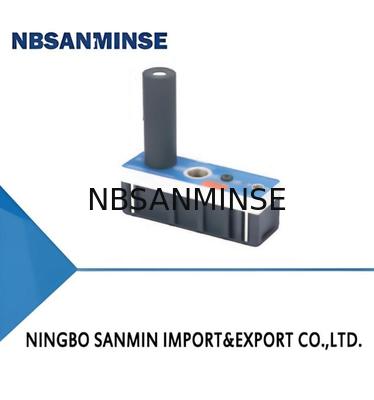

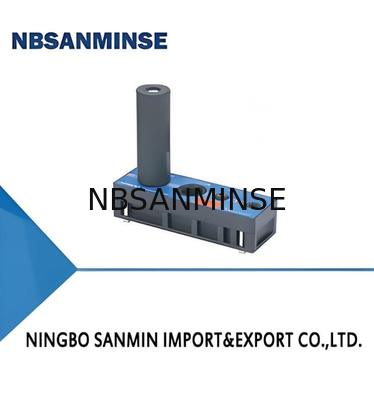

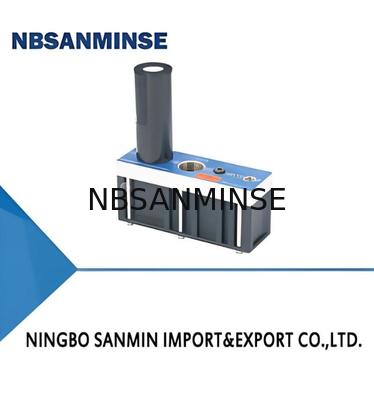

Generator vakum multistage seri AM/AL/AH

Generator vakum multistage seri AM/AL/AH
Multistage Vacuum Generator with 6.0 Bar Pressure 81 kPa Max Vacuum Level and 360 NL/min Max Vacuum Flow
Generator vakum multistage seri AM/AL/AH Generator vakum multistage seri AM/AL/AH Generator vakum multistage seri AM/AL/AH Generator vakum multistage seri AM/AL/AH

Gambar besar :  Generator vakum multistage seri AM/AL/AH

Detail produk:
Tempat asal: Cina
Nama merek: NBSANMINSE
Sertifikasi: ISO9001
Nomor model: AM25L
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 pcs
Harga: Negotiate
Kemasan rincian: Kotak
Waktu pengiriman: 5-30 hari
Syarat-syarat pembayaran: L/c, t/t
Menyediakan kemampuan: 10000 pcs
Kontak

Generator vakum multistage seri AM/AL/AH

Deskripsi
Tekanan: 6.0 batang Maks. tingkat vakum: 81 kPa
Maks. aliran vakum: 360 NL/menit Konsumsi Udara: 105 NL/menit
Tingkat Kebisingan dB(A): 81 Jaminan: 1 Tahun
Menyoroti:

solenoid generator vakum bertahap

,

vakum katup solenoid pneumatik

,

generator vakum seri AM

Fitur
◇ Desain nosel multistage hemat energi
◇ Memiliki daya hisap yang sangat kuat
◇ Berbagai spesifikasi port pasokan udara dan port vakum
◇ Sistem hemat energi (ES) bersifat opsional
Keuntungan
◇ Evakuasi cepat dalam kisaran tingkat vakum rendah, mengurangi biaya dan mempersingkat
siklus kerja
◇ Dapat menghasilkan aliran vakum yang besar, menangani semua benda kerja berpori dengan cepat
dan dengan aman
◇ Spesifikasi benang yang berbeda dapat digunakan
◇ Menghemat konsumsi udara bertekanan saat menangani benda kerja kedap udara
Aplikasi
◇ Generator vakum multistage cocok untuk menangani karton,
bahan pengemas dan bahan berpori
◇ Digunakan untuk kondisi kerja yang memerlukan aliran vakum besar, evakuasi cepat
dan konsumsi udara yang lebih sedikit
Generator vakum multistage seri AM/AL/AH 0
Struktur
◇(1) Bagian utama
◇ (2) Port pendeteksi vakum
◇ (3) Peredam suara
◇ (4) Apelabuhan pasokan mereka
◇ (5) Braket pemasangan
◇ (6) ESSistem hemat energi
Generator vakum multistage seri AM/AL/AH 1
PAGI  25L  -IKLAN  -NA  -ES
①    ②        ③     ④      ⑤      ⑥
①Seri ②Spesifikasi ③Pelat sambungan ④5 penyembuhan ⑤Katup satu arah   ⑥Perangkat kontrol
AM-Tipe Universal
(-92kPa)

25L 50L 75L


100L 125L 150L

D


B

N-NBR


E-EPDM

 Nil-Default, tanpa katup satu arah
A-Dengan non-returnvave

  Nihil-Default, tanpa


 perangkat kontol
AL-Jenis aliran wacuum besar
(-81kPa)		 25 50 75  IKLAN Gosok F-Fuoineber


  B-sistem hemat energi
100 125 150  E

  hanya untuk AM-25L/50L
AH-Tipe tingkat vakum tinggi

(-100,8kPa)
40 120		 (Lihat tabel1)

  AL-25/50


  AH-40
Meja pelat sambungan1
 Koneksi
  piring		 Udara memasok pelabuhan( ')Kekosongan pelabuhan( )Knalpot pelabuhan( Koneksi
piring  bahan		 Berlaku kekosongan gen pemberi komentar
 D NPSF1/8 G3/4 G3/4 PPS AM25-100,AL25-100,AH40-120
 B NPSF1/8 NPT3/4 NPT3/4 PPS
 IKLAN G1/4 G3/4 G3/4 Paduan aluminium
 E NPT1/4 NPT3/4 NPT3/4 Paduan aluminium
 D G1/4 G1" G1" PPS AM125-150,AL125-150
 B NPT1/4 NPT1" NPT1" PPS
 IKLAN G1/4 G1" G1" Paduan aluminium
 E NPT1/4 NPT1" NPT1" Paduan aluminium
Seleksi -seri AM
  Model/
  Spesifikasi		 25L 50L 75L 100L 125L 150L
  AM□-DN AM25L-DN AM50L-DN AM75L-DN AM100L-DN AM125L-DN AM150L-DN
  AM□-DNA AM25L-DNA AM50L-DNA AM75L-DNA AM100L-DNA AM125L-DNA AM150L-DNA
  AM□-DNA-ES AM25L-DNA-ES AM50L-DNA-ES - - -- -
  AM□-BN AM25L-BN AM50L-BN AM75L-BN AM100L-BN AM125L-BN AM150L-BN
  AM□-BNA AM25L-BNA AM50L-BNA AM75L-BNA AM100L-BNA AM125L-BNA AM150L-BNA
  AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  AM□-AD-NA AM25L-AD-NA AM50L-AD-NA AM75L-AD-NA AM100L-AD-NA AM125L-AD-NA AM150L-AD-NA
  AM□-AD-NA-E5 AM25L-AD-NA-ES AM50L-AD-NA-ES - - - -
  AM□-EN AM25L-EN AM50L-EN AM75L-EN AM100L-EN AM125L-EN AM150L-EN
  AM□-ENA AM25L-ENA AM50L-ENA AM75L-ENA AM100L-ENA AM125L-ENA AM150L-ENA
Seri Seleksi-AL
Model/
Spesifikasi		 25  50  75  100  125  150
AL□-DN AL25-DN AL50-DN AL75-DN AL100-DN AL125-DN AL150-DN
AL□-DNA AL25-DNA AL50-DNA AL75-DNA AL100-DNA AL125-DNA AL150-DNA
AL□-DNA-ES AL25-DNA-ES AL50-DNA-ES - - - -
AL□-BN AL25-BN AL50-BN AL75-BN AL100-BN AL125-BN AL150-BN
AL□-BNA AL25-BNA AL50-BNA AL75-BNA AL100-BNA AL125-BNA AL150-BNA
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-NA AL25-AD-NA AL50-AD-NA AL75-AD-NA AL100-AD-NA AL125-AD-NA AL150-AD-NA
AL□-AD-NA-ES AL25-AD-NA-ES AL50-AD-NA-ES - - - -
AL□-EN AL25-EN AL50-EN AL75-EN AL100-EN AL125-EN AL150-EN
AL□-ENA AL25-ENA AL50-ENA AL75-ENA AL100-ENA AL125-ENA AL150-ENA
Seleksi seri -AH
Model/
Spesifikasi		 40  120
AHO-DN AH40-DN AH120-DN
AHO-DNA AH40-DNA AH120-DNA
AH□-DNA-ES AH40-DNA-ES -
AH□-BN AH40-BN AH120-BN
AH□-BNA AH40-BNA AH120-BNA
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-NA AH40-AD-NA AH120-AD-NA
AH□-AD-NA-ES AH40-AD-NA-ES -
AH□-EN AH40-EN AH120-EN
AHO-ENA AH40-ENA AH120-ENA
Parameter teknis
Model Dinilai udara
memasok tekanan
batang		 Maks.
tingkat vakum
-kRa		 Maks
kekosongan mengalir
tidak/menit		 Udara
konsumsi
tidak/menit		 Kebisingan
tingkat
dB(A)		 Bekerja
suhu
℃		 Berat
G		 Merekomendasikan
(Selang luar dia.
Pasokan udara pelabuhan		 diperbaiki selang dia.mm
(Kabel selang bagian dalam.)
Kekosongan pelabuhan
AL25 6.0  81  360  105  81  -10~80 675  φ8 φ19
AL50 6.0  81  640  215  81  -10~80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10~80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10~80 837  φ10 φ25
AL125 6.0  81  1.170 480  82  -10~80 1.075 φ12 φ32
AL150 6.0  81  1.230 620  81  -10~80 1.075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10~80 675  φ10 φ19
AH120 6.0  100,8  530  440  81  -10~80 837  φ12 φ19
Parameter teknis
Model Nilai udara
tekanan pasokan
batang		 Maks.
kekosongan tingkat
-kPa		 Maks.
kekosongan mengalir
tidak/menit		 Udara
konsumsi
tidak/menit		 Kebisingan
tingkat
dB(A)		 Bekerja
suhu
℃		 Berat
G		       Merekomendasikan
(Cangkul auterdia.
pelabuhan pasokan udara		 mendedhoseda.mm
(Mredhoseinner dia.)
pelabuhan vakum
AM25L 3.4  92  360  116  80  -10~80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10~80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10~80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10~80 837  φ10 φ25
AM125L 3.4  92  1.150 545  82  -10~80 1.075 φ12 φ32
AM150L 3.4  92  1.200 655  82  -10~80 1.075 φ12 φ32
AM25L 6.0  89  420  185  80  -10~80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10~80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10~80 837  φ10 φ25
AM100L 6.0  89  1.010 720  81  -10~80 837  φ10 φ25
AM125L 6.0  89  1.400 780  82  -10~80 1.075 φ12 φ32
AM150L 6.0  89  1.500 810  82  -10~80 1.075 φ12 φ32
Aliran vakum (NL/mnt) pada tingkat vakum yang berbeda (-kPa)
Model Udara memasok
tekanan
batang		 Udara
konsumsi
  tidak/menit		 0  10  20  30  40  50  60  70  80  90  Maks.
kekosongan  tingkat
-kPa
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1.150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1.200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11  - 89
AM100L 6.0  720  1.010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6.0  780  1.400 1.120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1.500 1.110 630  560  385  315  210  65  26  - 89
Generator vakum multistage seri AM/AL/AH 2
Ewaktu vakum (s/L) untuk mencapai tingkat vakum yang berbeda (-kPa)
Model Pasokan udara
tekanan
batang		 Udara
konsumsi
tidak/menit		   10  20    30  40    50    60  70    80  90  Maks.
kekosongan  tingkat
-kPa
AM25L 3.4  116  0,022  0,060  0,110  0,210  0,400  0,650  0,950  1.600  4.000  92
AM50L 3.4  230  0,014  0,031  0,060  0,100  0,200  0,340  0,500  0,800  2.500  92
AM75L 3.4  365  0,012  0,029  0,058  0,095  0,180  0,310  0,460  0,890  1.500  92
AM100L 3.4  445  0,010  0,025  0,043  0,075  0,110  0,190  0,270  0,450  1.200  92
AM125L 3.4  545  0,006  0,015  0,029  0,052  0,085  0,145  0,202  0,330  1,00  92
AM150L 3.4  655  0,005  0,013  0,027  0,045  0,070  0,105  0,230  0,460  0,900  92
AM25L 6.0  185  0,018  0,050  0,080  0,018  0,250  0,400  0,620  1.550  - 89
AM50L 6.0  370  0,010  0,022  0,048  0,080  0,110  0,200  0,350  0,780  - 89
AM75L 6.0  610  0,009  0,019  0,045  0,075  0,130  0,180  0,310  0,700  - 89
AM100L 6.0  720  0,007  0,018  0,038  0,055  0,080  0,120  0,190  0,470  - 89
AM125L 6.0  780  0,005  0,013  0,026  0,045  0,062  0,115  0,194  0,560  - 89
AM150L 6.0  810  0,003  0,009  0,014  0,03  0,060  0,095  0,200  0,800  - 89
·
Aliran vakum (NL/mnt) pada tingkat vakum yang berbeda (-kPa)
Model Pasokan udara
tekanan
batang		 Udara
konsumsi
tidak/menit		 0  10  20  30  40  50  60  70  Maks.
tingkat vakum
-kPa
AL25 6.0  105  360  196  135  85  45  36  27  17  81
AL50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1.170 720  541  350  200  150  125  65  81
AL150 6.0  620  1.230 760  560  410  210  160  148  85  81
Waktu evakuasi (s/L) untuk mencapai tingkat vakum yang berbeda (-kPa)
Model Udara memasok
tekanan
batang		 Udara
konsumsi
tidak/menit		   10  20  30  40  50  60  70  Maks.
kekosongan  tingkat
-kPa
AL25 6.0  105  0,030  0,060  0,100  0,200  0,390  0,580  0,870  81
AL50 6.0  215  0,018  0,039  0,066  0,120  0,200  0,310  0,510  81
AL75 6.0  320  0,010  0,020  0,040  0,080  0,120  0,200  0,310  81
AL100 6.0  390  0,008  0,017  0,032  0,050  0,090  0,130  0,220  81
AL125 6.0  480  0,006  0,016  0,026  0,045  0,078  0,110  0,180  81
AL150 6.0  620  0,005  0,014  0,024  0,040  0,071  0,100  0,160  81
Generator vakum multistage seri AM/AL/AH 3
Aliran vakum (NL/mnt) pada tingkat vakum yang berbeda (-kPa)
Model Udara  memasok
tekanan
batang		 Udara
konsumsi
tidak/menit		 0  10  20  30  40  50  60  70  80  90  99       Maks.
kekosongan  tingkat
       -kPa
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0,2  99.8
AH120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0,5  100,8
Waktu evakuasi (s/L) untuk mencapai tingkat vakum yang berbeda (-kPa)
Model Udara  memasok
tekanan
batang		         Udara
konsumsi
    tidak/menit		 10  20  30  40  50  60  70  80  90  99         Maks.
kekosongan  tingkat
      -kPa
AH40 6.0  155  0,04  0,08  0,18  0,32
0,14		 0,64  1.30  1.80  2.60  3.90  9.8  99.8
AH120 6.0  440 0,02  0,04  0,08  0,25  0,38  0,66  1.08  3.60  8.5  100,8
Generator vakum multistage seri AM/AL/AH 4Generator vakum multistage seri AM/AL/AH 5Generator vakum multistage seri AM/AL/AH 6
◇ Catatan: Kit aksesori pemasangan mencakup 2 braket tipe L dan 4 sekrup untuk pelat sambungan B dan E

T: Bisakah Anda menawarkan sampel gratis?

J: Ya, Tapi itu tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055

T: Apa ruang lingkup bisnis Anda?

A: Ruang lingkup bisnis kami adalahlayanan suku cadang otomasi eksportir dengan kontainer penuh, dan menjualsilinder udara, perawatan sumber udara, katup solenoid,katup udara,katup bermotor,Katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyaktepat, pengukur tekanandll .

Q:Wjenis produk apa yang dapat Anda buat?

A: Kami dapat membuat berbagai jenis baja tahan karat, kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolikproduk dan sebagainya.

Q: Bisakah produk dibuat dengan logo dan merek kami?

A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tapi Anda perlu memberi kami otorisasi jika memungkinkan.

T: Dapatkah Anda menyediakan barang merek instrumen pneumatik dan hidrolik terkenal yang asli?

A: Ya, Kami dapat menyediakan seperti Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh ,Endress+Hauser dll.

Q: Apakah ada garansi yang tersedia?

A: Ya, biasanya produk adalah jaminan kualitas satu tahun.

T: Apakah konektornya dalam sistem Inggris atau Metrik? Apa perbedaan antara benang PT, NPT, dan G?

A: Benang G berbentuk silinder dan tidak menyegel sendiri sehingga memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan benang internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi benang, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan

G-thread adalah pipa lurus berbentuk silinder yang digunakan untuk sambungan tidak tertutup; Benang PT adalah tabung berbentuk kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri; NPT juga merupakan tabung berbentuk kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara

Q: Bagaimana mengkonversi satuan tekanan: MPa, bar, psi, kg/cm²?

J: 1MPa=10bar≈145psi≈10kg

T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?

A: Tegangan dan hz salah, sering berpindah, kepala pilot memasukkan cairan, inti katup, dan masalah pegas,lingkungan panas, getaran berat, dll.

Q: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?

Titik Fokus Penanggulangan Lingkungan Suhu Tinggi Penanggulangan Lingkungan yang Sangat Dingin
segel Karet Fluoro, PTFE Nitril suhu rendah, karet silikon, poliuretan
Pelumasan Gemuk sintetis suhu tinggi (volatilitas rendah) Gemuk suhu rendah (titik tuang rendah, viskositas rendah)
Perawatan Pasokan Udara Memperkuat pendinginan, pembuangan air yang efisien Pengeringan titik embun sangat rendah (tipe pendinginan + adsorpsi), penelusuran panas
Komponen Logam Izin ekspansi cadangan Pilih material dengan ketangguhan suhu rendah, cegah kebocoran akibat penyusutan dingin
Komponen Kontrol Kumparan kelas tahan panas tinggi, pembuangan panas, konsumsi daya rendah Pasang kotak insulasi, pemanas lokal, cegah kondensasi dingin
Instalasi Jauhkan dari sumber panas, tambahkan pelat insulasi panas Hindari paparan angin dan salju, bungkus dengan bahan isolasi termal


Label:

katup udara pneumatik,

pneumatic air valve,

pneumatic directional control valve

Rincian kontak
Ningbo Sanmin Import And Export Co.,Ltd.

Kontak Person: Ina Chen

Tel: 0086-15168536055

Faks: 86-574-88915660

Mengirimkan permintaan Anda secara langsung kepada kami (0 / 3000)

Tentang

solenoid pneumatik katup

G / NPT Thread Pneumatic Solenoid Valve Internal Pilot Solenoid Valve 4N300 Seri 3NV300

3 Way 2 Posisi Pneumatic Solenoid Valve 4V 400 Series Pneumatic Pilot Valve

SY5000 Mini Pneumatic Solenoid Valve 220VAC Tahan Debu 5/2 5/3 Posisi

Katup Denyut Pneumatik

Udara Bersih Embedded Ganda Diafragma Pulse Valve 321 Stainless Steel Spring

QG-Y-25 Series Pneumatic Pulse Valve GOYEN Jenis Mirip Embedded G1 "Diafragma Tunggal

Embedded ganda Diafragma Pneumatic Pulse Valve - 25 ~ 60 ℃ Suhu

Tinggalkan pesan

Kebijakan pribadi | Cina Bagus Kualitas solenoid pneumatik katup pemasok. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
