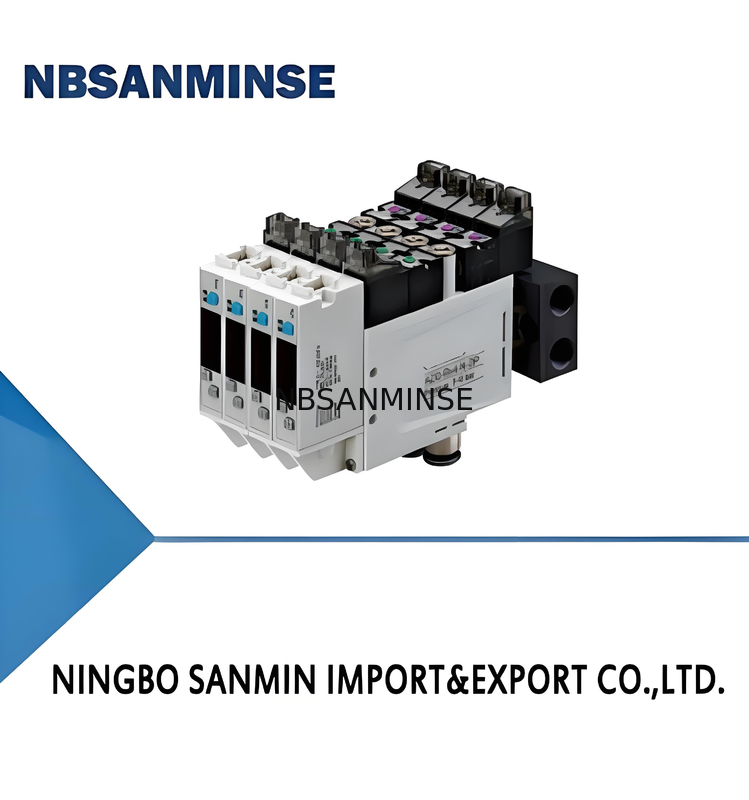

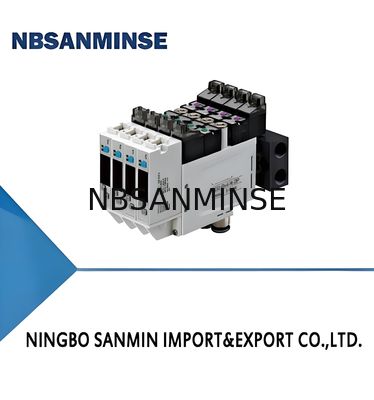

Generator Vakum Mini Terintegrasi Seri AZQ

Generator Vakum Mini Terintegrasi Seri AZQ
AZQ Series Mini Integrated Vacuum Generator
Generator Vakum Mini Terintegrasi Seri AZQ Generator Vakum Mini Terintegrasi Seri AZQ

Gambar besar :  Generator Vakum Mini Terintegrasi Seri AZQ

Detail produk:
Tempat asal: Cina
Nama merek: NBSANMINSE
Sertifikasi: ISO9001
Nomor model: Azq-x
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 pcs
Harga: Negotiate
Kemasan rincian: Kotak
Waktu pengiriman: 5-30 hari
Syarat-syarat pembayaran: L/c, t/t
Menyediakan kemampuan: 10000 pcs
Kontak

Generator Vakum Mini Terintegrasi Seri AZQ

Deskripsi
Spesifikasi: X - Jenis Level Vakum Tinggi Bar rentang tekanan pasokan udara: 3.0~6.0
Max. Level Vakum -KPA: 91 Max. Aliran Vakum NL/Min: 12
Konsumsi Udara NL/Min: 8.2 Jaminan:: 1 tahun
Menyoroti:

Generator vakum mini terintegrasi

,

Katup Solenoid Pneumatik dengan garansi

,

Generator vakum seri AZQ

Fitur
• Desain multi-nozzle
• Ukuran kecil dan ringan. Volumenya 43.5cm³
• Pasokan udara terpusat
• Tidak ada kebisingan (tipe pompa vakum)
• Dengan sakelar tekanan vakum digital
Keunggulan
• Perangkat ini ringkas dan dapat dipasang langsung di sistem penanganan
• Pemasangan sederhana, dapat dipasang langsung di kotak distribusi
• Tipe pompa vakum cocok untuk sistem stasiun vakum terpusat
Aplikasi
• Menghasilkan dan memantau vakum dalam sistem otomatisasi
• Untuk aplikasi penanganan robot dan sumbu linier
• Aplikasi ambil dan pasang dengan waktu yang sangat singkat
• Digunakan untuk sistem yang membutuhkan penanganan benda kerja dinamis tinggi
dan dengan ruang terbatas
• Biasanya digunakan untuk menangani bagian-bagian kecil dalam sistem otomatisasi penuh
Generator Vakum Mini Terintegrasi Seri AZQ 0
Tanpa tipe sumber vakum
(Tipe pompa vakum)
• (1) Katup pelepas vakum
• (2) Katup penyetel pelepas vakum
• (3) Katup suplai vakum
• (4) Sakelar tekanan vakum
• (5) Port suplai udara
• (6) Konektor pompa vakum
• (7) Port vakum
Generator Vakum Mini Terintegrasi Seri AZQ 1
Dengan tipe sumber vakum
(Tipe generator vakum)
• (1) Katup pelepas vakum
• (2) Katup penyetel pelepas vakum
• (3) Katup suplai vakum
• (4) Sakelar tekanan vakum
• (5) Port suplai udara
• (6) Port pembuangan
• (7) Port vakum
Generator Vakum Mini Terintegrasi Seri AZQ 2
Cara memesan
AZQ - T × 8 - N - DP
①  ②  ③  ④  ⑤
① Seri ② Spesifikasi ③ Tumpukan ④ Sakelar vakum ⑤Udara suplai
AZQ Tipe vakum X-Tinggi Nil-Badan tunggal N-2 output NPN + 1 output analog (1~5V) Nil-Suplai udara individual
T-Tipe aliran besar 2  P-2 output PNP + 1 output analog (1~5V) DP-Suplai udara terpusat
B-Tipe pompa vakum 3



.....



10

• Catatan: 1. Disarankan untuk memasang filter udara dengan akurasi filtrasi 5um atau kurang untuk suplai udara bertekanan positif dari generator vakum
(tanpa perlu filter kabut oli)
2. Untuk tipe pompa vakum, jumlah tumpukan yang disarankan adalah 6PCs. Laju aliran vakum maksimum akan berkurang jika ada tumpukan Bx7
dan Bx8. Silakan lihat parameter berikut:
31NL/min adalah aliran maksimum yang diizinkan dari tumpukan tunggal AZQ-Bx7
28NL/min adalah aliran maksimum yang diizinkan dari tumpukan tunggal AZQ-Bx8
Parameter teknis
Model Suplai udara
rentang tekanan
bar		 Nilai
udara suplai tekanan
bar		 Maks.
vakum  tingkat
-kPa		 Maks.
vakum  aliran
NL/min		 Udara
konsumsi
NL/min		 Kebisingan
dB(A)		 Berat
    g		 Rekom
Suplai udara
portP		 mended
Vakum
portV		 selang  dia. (mm)
Vakum  pompa
   konektor
AZQ-X 3.0~6.0 5.0  91  12  8.2  64~70 75.4  φ6 φ6 -
AZQ-T 3.0~6.0 4.5  84  16  15.5  64~70 75.4  φ6 φ6 -
AZQ-B 3.0~6.0 - - 35(Catatan) - - 78.2  φ4 φ6 φ6
• Catatan: 35NL/min adalah aliran maksimum yang diizinkan dari tumpukan tunggal AZQ-Bx6
Aliran vakum (NL/min) pada tingkat vakum yang berbeda (-kPa)
Model Udara suplai
tekanan
bar		 Udara
konsumsi
NL/min		 0  10  20     30    40  50  60  70  80  90  Maks.
vakum  tingkat
-kPa
AZQ-X 5.0  8.2  12 9.5
 6.4
    5.6
   5.1
 4.4
 3.2
 2.1
 0.9
 - 90
AZQ-T 4.5  15.5  16 14.5 10.7 9.1
 8.0 6.7
 4.8 2.8 - - 84
Waktu evakuasi (s/L) untuk mencapai tingkat vakum yang berbeda (-kPa)
Model Udara  suplai
tekanan
bar		 Udara
konsumsi
NL/min		 10  20  30  40  50  60  70  80  90  Maks.
vakum  tingkat
-kPa
AZQ-X 5.0  8.2  0.49  1.37  2.90  4.70  6.98  10.03  14.90  23.20  59.52  90
AZQ-T 4.5  15.5  0.34  0.76  1.51  2.40  3.76  5.61  8.94  16.86  - 84
Generator Vakum Mini Terintegrasi Seri AZQ 3
Parameter teknis - Sakelar tekanan
  Model

 ZPDC-□
  Rentang tekanan -100~100kPa
  Pengaturan tekanan tekanan -105~105kPa
  Bukti tekanan 500kPa
  Gas umum Udara, gas non-korosif, tidak mudah terbakar
  Daya suplai tegangan 12-24V DC±10%, RIPPLE(P-P)10% atau kurang
  Saat ini konsumsi s40mA (Tanpa  beban)
  Switchoutput Outputmode 2NPN atau 2PNP output kolektor terbuka + output analog linier 1~5V
Maks.Loadaurrent 125mA
Maks.supplyvoltage 30V DC (NPN) 24V DC (PNP)
Sisa tegangan ≤1.5V
Respons waktu ≤2.5ms (fungsi anti-obrolan 25ms, 100ms,
250ms, 500ms, 1000ms, 1500ms dapat dipilih)

Output pendek drcuit perlindungan Ya
  Pengulangan ±0.2%F.5. ±1 digit
  Tampilan
3½Tampilan segmen LED7 (Merah) (Laju pengambilan sampel: 5 kali/detik)
  Indikator akurasi ±2%F.5. ±1 digit Pada suhu sekitar: 25±3℃
  Sakelar ON indikator OUT1: Hijau/OUT2: Merah
   Lingkungan
   resistensi		 IP   Kelas IP40
                        Suhu rentang Operasi: 0~50℃
Tahan tegangan 1000VAC dalam 1 menit (antara casing dan kabel)
Isolasi resistensi 50M0 min. (pada 500V DC, antara casing dan kabel)
  Suhu karakteristik ±2%F.5. (pada rentang suhu 0~50℃)
  Memimpin kawat Kabel PVC tahan minyak (0.15mm²)
Diagram pengkabelan rangkaian keluaran
Generator Vakum Mini Terintegrasi Seri AZQ 4
Dimensi suplai udara terpusat (mm)
Generator Vakum Mini Terintegrasi Seri AZQ 5
Dimensi (mm)
Generator Vakum Mini Terintegrasi Seri AZQ 6
