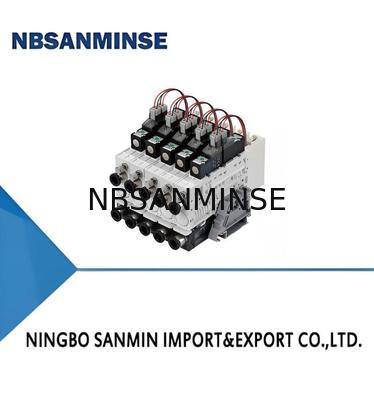

Generator Vakum Terintegrasi Seri AZK

Name: Generator Vakum Terintegrasi Seri AZK
Brand: Ningbo Sanmin Import And Export Co.,Ltd.
SKU: Azk-s
Availability: InStock

Semua produk

solenoid pneumatik katup
(511)

Katup Denyut Pneumatik
(62)

Katup Kursi Sudut Pneumatik
(13)

Vibrator Udara Pneumatik
(21)

Katup Solenoid Kuningan
(38)

Filter Regulator Lubricator
(84)

Pneumatic Air Cylinder
(57)

Kelengkapan Udara Pneumatik
(174)

Katup HVAC
(80)

Pengukur Tekanan Cairan
(81)

Pemancar Tekanan Digital
(40)

Ball Valve Hidraulik
(44)

Akumulator Hidraulik
(16)

Solusi Otomasi Industri
(11)

Konverter Frekuensi
(9)

Sertifikasi

I 'm Online Chat Now

Generator Vakum Terintegrasi Seri AZK

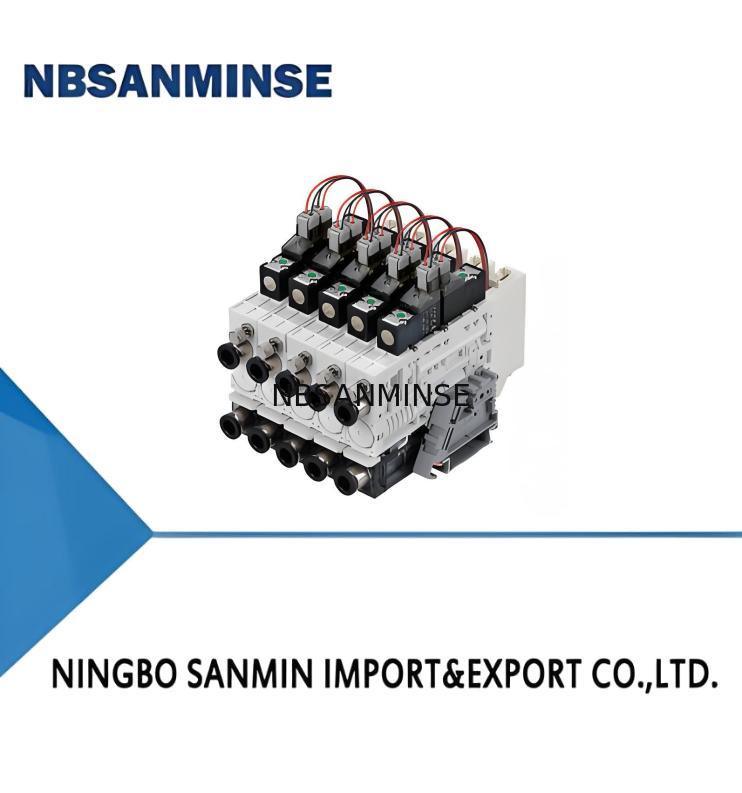

Gambar besar : Generator Vakum Terintegrasi Seri AZK

Detail produk:

Tempat asal:	Cina
Nama merek:	NBSANMINSE
Sertifikasi:	ISO9001
Nomor model:	Azk-s

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 pcs
Harga:	Negotiate
Kemasan rincian:	Kotak
Waktu pengiriman:	5-30 hari
Syarat-syarat pembayaran:	L/c, t/t
Menyediakan kemampuan:	10000 pcs

Kontak

Generator Vakum Terintegrasi Seri AZK

Deskripsi

Max. Level Vakum -KPA:	74	Bilah tekanan pasokan udara berperingkat:	6.0
Max. Aliran Vakum NL/Min:	44	Spesifikasi:	S - Jenis level vakum rendah
Konsumsi Udara NL/Min:	26	Jaminan:	1 tahun
Menyoroti:	Generator vakum seri AZK , Generator vakum magnetik pneumatik , Generator vakum terintegrasi dengan garansi

Fitur

◇ Desain nozel hemat energi

◇ Dengan perangkat pengendali hemat energi

◇ Dengan katup pasokan vakum terbuka secara normal

◇ Ukuran kecil dan ringan.

◇ Kotak filter transparan

◇ Badan tunggal dengan pegangan L, instalasi rel panduan DIN untuk terintegrasi

tubuh, pasokan udara terpusat

Keuntungan

◇ Aliran vakum meningkat 50% dan konsumsi udara berkurang 30%

◇ Konsumsi udara berkurang sebesar 90% ((dibandingkan dengan tipe yang tidak hemat energi)

◇ Pemadaman atau pemadaman listrik tidak mempengaruhi produksi vakum dan mencegah

dari benda kerja jatuh

◇ Perangkat ini kecil dan dapat dipasang langsung di sistem penanganan

◇ Kebersihan terlihat dan mudah diganti

◇ Pemasangan sederhana, dapat dipasang langsung di kotak distribusi

Aplikasi

◇ Generator vakum terintegrasi untuk menangani udara tertutup dan sedikit

Bagian kerja berlubang

◇ Membuat dan memantau vakum dalam sistem otomatisasi

◇ Untuk aplikasi penanganan robot dan poros linier

◇ Pilih dan letakkan aplikasi dengan waktu yang sangat singkat

◇ Digunakan untuk sistem yang membutuhkan penanganan benda kerja yang sangat dinamis

dan dengan ruang terbatas

◇ Biasanya digunakan untuk menangani bagian-bagian kecil dalam sistem otomatis

Struktur - Dengan tipe sumber vakum

(jenis generator vakum)

◇ (1) Katup pasokan vakum

◇ (2) Katup pelepasan vakum

◇ (3) Saklar tekanan vakum

◇ (4) Katup pengatur pelepasan vakum

◇ (5) Pelabuhan pasokan udara

◇ (6) Pelindung suara

◇ (7) Pelabuhan vakum

◇ (8) Filter vakum

◇ (9) Pemasangan rel panduan DIN

Struktur - Tanpa jenis sumber vakum

(Jenis pompa vakum)

◇ (1) Katup pasokan vakum

◇ (2) Katup pelepasan vakum

◇ (3) Saklar tekanan vakum

◇ (4) Katup pengatur pelepasan vakum

◇ (5) Pelabuhan pasokan udara

◇ (6) Konektor pompa vakum

◇ (7) Pelabuhan vakum

◇ (8) Filter vakum

◇ (9) Pemasangan rel panduan DIN

Cara memesan

AZK-S×8-NO-N-D
① ② ③④ ⑤ ⑥
1Seri	2 Spesifikasi	③Tumpukan	4Spesifikasi katup kontrol
AZK	S- Tipe tingkat vakum rendah	Tubuh tunggal	Tidak ada - katup pasokan NC + katup pelepasan NC
	Tipe tingkat vakum X-tinggi	2	Klep NO-suplai NO+klep pelepasan NC (panjang kawat 300mm, catu daya DC24V)
	P-tekanan pasokan udara rendah dan tipe tingkat vakum tinggi	3
		Aku tidak tahu.
	Jenis aliran L-Large	8
	Jenis pompa vakum B
⑤Vakum Pindah		⑥Braket
Null-tanpa saklar vakum		Nol - Satu pasokan udara, tanpa penyangga
N -NPN,tanpa fungsi penghematan energi		F - Satu pasokan udara, dengan bracket ((body tunggal)
P - PNP,tanpa fungsi penghematan energi		D -Penyediaan udara tunggal,pemasangan rel panduan (terintegrasi)
NE-NPN, dengan fungsi hemat energi		DP-Centra sewa pasokan udara,pemasangan rel panduan (terintegrasi)
PE-PNP,dengan fungsi penghematan energi

◇ Catatan: 1. Hanya NE/PE yang memiliki katup kontrol untuk penghematan energi, yang lain tidak memiliki katup kontrol

2. Fungsi penghematan energi tidak opsional untuk jenis aliran besar L dan jenis pompa vakum B

3. Penyediaan udara terpusat tidak opsional untuk tipe B-Vacuum pompa

Parameter teknis

Model	Udara pasokan Tikus tekanan rentang bar	obat-obatan udara pasokan tekanan bar	Max. Apa yang terjadi? vakum tingkat - kPa	Max. Apa yang terjadi? vakum aliran NL/menit	Max. istirahat aliran Tingkat NL/menit	Udara konsumsi NL/menit	Kebisingan tingkat dB ((A)	Tanpa tekanan Pindah	Berat badan g Dengan tekanan Pindah	Rekomendasi Udara pasokan pelabuhan P	diperbaiki selang d Vakum pompa konektor	Ya. (mm) Vakum PelabuhanV
AZK-S	3.0 ~ 6.0	6.0	74	44	60	26	65 ~ 70	88.5	102.5	φ6	-	φ6
AZK-X	3.0 ~ 6.0	5.0	91	41	54	29	65 ~ 70	88.5	102.5	φ6	-	φ6
AZK-P	3.0 ~ 6.0	3.7	88	40	46	32	65 ~ 70	88.5	102.5	φ6	-	φ6
AZK-L	3.0 ~ 6.0	5.0	90	68	48	85	74 ~ 80	102	114	φ6	-	φ8
AZK-B	3.0 ~ 6.0	-	-	35	-	-	-	101.5	113.5	φ4	φ6	φ6

◇ Catatan: 35NL/menit adalah aliran maksimal yang diizinkan dari AZK-B, AZK-L silencer eksternal

Aliran vakum ((NL/menit) pada tingkat vakum yang berbeda ((-kPa)

Model	Udara pasokan tekanan bar	Udara konsumsi NL/menit	0	10	20	30	40	50	60	70	80	90	Max. Apa yang terjadi? vakum tingkat - kPa
AZK-S	6.0	26	44.0	38.0	32.0	22.0	12.0	10.0	8.5	4.0	-	-	74
AZK-X	5.0	29	41.0	36.0	26.0	13.7	11.0	9.3	6.6	4.6	2.7	2.0	91
AZK-P	3.7	32	40.0	35.0	25.2	17.7	10.9	8.0	5.6	4.2	1.5	1.0	88
AZK-L	5.0	85	68.0	62.0	42.0	26.0	20.6	16.2	9.0	7.2	7.2	5.0	90

Waktu evakuasi ((s/L) untuk mencapai tingkat vakum yang berbeda ((-kPa)

Model	Udara pasokan tekanan bar	Udara konsumsi NL/menit	10	20	30	40	50	60	70	80	90	Max. Apa yang terjadi? vakum tingkat - kPa
AZK-S	6.0	26	0.01	0.19	0.50	1.02	1.72	2.60	3.88	-	-	74
AZK-X	5.0	29	0.02	0.14	0.47	0.96	1.56	2.50	3.87	6.00	-	91
AZK-P	3.7	32	0.05	0.30	0.71	1.26	1.95	2.97	4.49	6.95	-	88
AZK-L	5.0	85	0.06	0.16	0.33	0.60	0.95	1.43	2.14	3.03	6.16	90

Parameter teknis-Saklar tekanan

Model	ZPDC-□	ZPDC-□-E
Tekanan rentang	-100 ~ 100kPa	-100 ~ 100kPa
Pengaturan tekanan rentang	-105 ~ 105kPa	-105 ~ 105kPa
Bukti tekanan	500 kPa	500 kPa
Umum gas	Udara, gas tidak korosif dan mudah terbakar	Udara, Gas tidak korosif, tidak mudah terbakar
Kekuatan pasokan tegangan	24V DC ± 10%, RIPPLE ((P-P) 10% atau kurang	24V Dc ± 10%, RIPPLE ((P-P) 10% atau kurang
Saat ini konsumsi	≤ 40mA ((Tanpa beban)	≤ 40mA ((Tanpa beban)
Output switch Output modus	2NPN atau 2PNPbuka kolektoror output + 1 ~ 5V linear analog output	Output kolektor terbuka 1NPN atau 1PNP
Max.load arus	125mA	125mA
Maks.tekanan suplai	30V DC ((NPN) 24V DC ((PNP)	24V DC
Tegangan residual	≤ 1,5V	≤ 1,5V
Tanggapan waktu	≤2,5ms (berbicara-proof) Fungsi: 25ms, 100ms, 250ms, 500ms, 1000ms, 1500ms dapat dipilih)	≤ 2,5ms (fungsi tahan bergumam):2.5ms, 20ms, 100ms, 500ms, 1000ms, 1999ms dapat dipilih)

Output pendek sirkuit perlindungan	Ya, aku tahu.	Saklar OUT:Ya;V-Sol/D-Sol:Tidak
Kemungkinan diulang	± 0,2% F.S. ± 1 digit
Tampilan	3½Tampilan segmen LED7 ((Merah) tampilan ((Rata pengambilan sampel:5 kali/detik)
Indikator Keakuratan	± 2% F.S. ± 1 digit
Swtch Dihidupkan indikator	OUT1: Hijau/OUT2:Merah
Lingkungan resistensi Kelas IP	IP40
Lingkungan temp.range	Operasi: 0~50°C
Tahan. tegangan	1000VAC dalam 1 menit ((antara kasus dan kawat timah)
Isolasi resistensi	50MΩ min. (pada 500V DC,antara case dan lead wire)
Suhu karakteristik	± 2% F.S. (pada kisaran suhu 0 ~ 50 °C)
Timah kawat	Kabel PVC tahan minyak ((0.15mm2)
