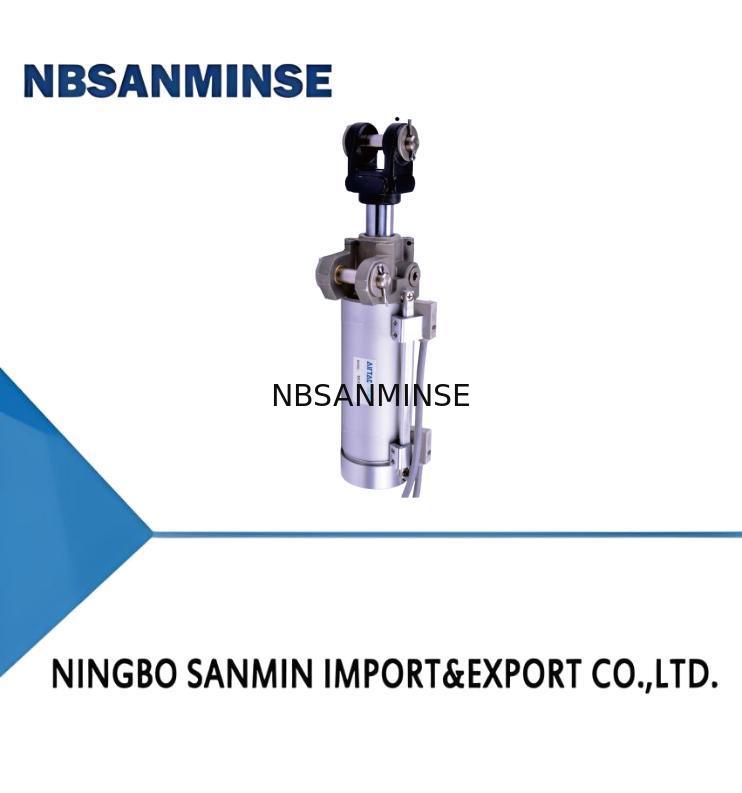

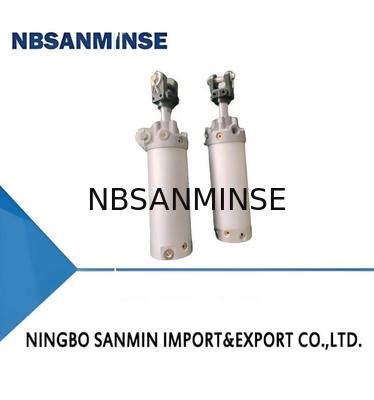

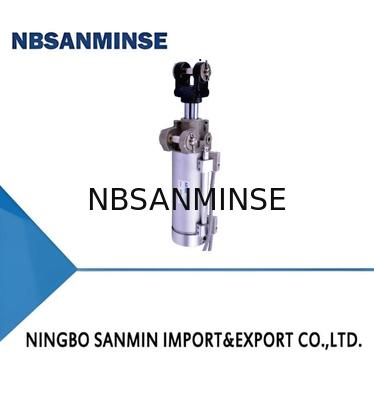

Desain tahan debu dan pengelasan slag:
Ada cincin debu mengikis di penutup depan,
dan itu kuat dan tahan lama yang dapat menghindari debu dan
tabung pemecah slag pengelasan bertopeng.
Hal ini lebih dapat diandalkan dari helm debu.
Yknuckle tersedia:
Berbagai jenis saklar sensor tersedia.
1.Sensor anti-magnetik harus digunakan dengan
antimagnetic bracket.Untuk rincian, lihat halaman P335.
2.Sensor umum ((DMSG/EMSG,CMSG) harus digunakan dengan
pemegang sensor ((F-MCK40G).
sensor untuk rincian tentang sensor DMSG/EMSG dan CMSGSensor yang cocok
pemegang harus dipesan secara terpisah.Metode pemesanan dan metode instalasi adalah sebagai berikut:
Membosankan
ukuran |
Tulang
ukuran |
Akting jenis |
Tekanan operasi ((MPa) |
| 0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
| 40 |
20 |
Ganda
akting |
Sisi dorong |
125.6 |
251.2 |
376.8 |
502.4 |
628.0 |
753.6 |
879.2 |
1004.8 |
| Tarik sisi |
94.2 |
188.4 |
282.6 |
376.8 |
471.0 |
565.2 |
659.4 |
753.6 |
| 50 |
20 |
Doublej
berakting |
Sisi dorong |
196.3 |
392.6 |
588.9 |
785.2 |
981.5 |
1177.8 |
1374.1 |
1570.4 |
| Tarik sisi |
164.9 |
329.8 |
494.7 |
659.6 |
824.5 |
989.4 |
1154.3 |
1319.2 |
| 63 |
20 |
Ganda
bertindakil |
Sisi dorong |
311.7 |
623.4 |
935.1 |
1246.8 |
1558.5 |
1870.2 |
2181.9 |
2493.6 |
| Sisi iPull |
280.3 |
560.6 |
840.9 |
1121.2 |
1401.5 |
1681.8 |
1962.1 |
2242.4 |
| 80 |
25 |
Ganda
akting |
Sisi dorong |
502.6 |
005.2 |
1507.8 |
2010.4 |
2513.0 |
3015.6 |
3518.2 |
4020.8 |
| Tarik sisi |
453.6 |
907.2 |
1360.8 |
1814.4 |
2268.0 |
2721.6 |
3175.2 |
3628.8 |
Instalasi dan aplikasi
1. Dalam situasi normal seperti: pengemasan tepi, instalasi, uji jig.. dan sebagainya. Silinder standar disarankan.
2. Dalam kasus medan magnet tinggi yang dihasilkan oleh pengelasan di sekitarnya, silinder pengikat las anti-magnetik harus digunakan dan switch sensor anti-magnetik yang sesuai harus dicocokkan.
3Sebelum menghubungkan silinder, debu harus dihilangkan untuk mencegahnya masuk ke dalam silinder.
4Media yang digunakan oleh tabung harus disaring hingga 40 μm atau kurang.
5Dalam lingkungan suhu tinggi,silinder yang tahan suhu tinggi harus dipilih.Langkah antibeku harus diadopsi di lingkungan suhu rendah untuk mencegah air membeku di tabung.
6.Jika silinder tidak digunakan untuk waktu yang lama,silakan mengiklankan permukaan untuk menjadi berkarat.Inlet dan outlet port harus memiliki tutup anti debu dan juga menyebar minyak untuk menghindari berkarat
Contoh aplikasi
Spesifikasi
| Membosankan ukuran ((mm) |
40 |
50 |
63 |
80 |
| Jenis yang bertindak |
Akting ganda |
| Cairan |
Udara ((untuk disaring dengan elemen filter 40μm) |
| Tekanan operasi |
0.15 ~ 1.0MPa ((22 ~ 145psi) |
| Tekanan bukti |
1.5MPa ((215psi) |
| Suhu |
-20 ~ 70 °C |
| Jangkauan kecepatan |
50 ~ 500mm/s |
| Jenis bantal |
Bantal variabel untuk penutup belakang atau penutup depan (opsional) |
| Katup kontrol kecepatan |
Pengaturan standar untuk penutup |
| Penggilingan |
Tidak diperlukan |
| Jenis Instalasi |
Tulang-tulang berhalangan ganda |
| Ukuran pelabuhan [Catatan1] |
1/4 " |
3/8" |
Fitur produk
1.Ini cocok untuk bengkel yang membuat pengelasan otomatis.
2.Ada cincin pengikis debu di penutup depan, dan itu kuat dan tahan lama yang dapat menghindari debu dan
Splashed pengelasan slag memecahkan tabung. Ini lebih handal dari helm debu.
3.Ini cocok dengan lingkungan kerja di mana memiliki medan magnet yang kuat,jika menggunakan
sensor switch yang memiliki magnet kuat dan medan magnet anti-kuat.
4Interface inlet adalah opsional di tiga sisi; penyesuaian buffer dan penyesuaian batas kecepatan dibangun dalam.
5Berbagai jenis sensor switch tersedia.
[Catatan1]Dalam medan magnet yang kuat, sensor switch untuk magnet tinggi harus disesuaikan.Silahkan lihat halaman 335 untuk opsi.
Struktur internal dan bahan dari bagian utama
| ItemBore ukuran |
40 |
50 |
63 |
| A |
162 |
165 |
167 |
| AC |
59 |
65 |
67 |
| AE |
20 |
22 |
23 |
| C |
76 |
80 |
87 |
| D |
84 |
87 |
89 |
| E |
47 |
57 |
70 |
| M |
52 |
60 |
74 |
N
(Jumlah lubang) |
bantal variabel
untuk penutup belakang dan depan |
6 |
6 |
6 |
bantal variabel
untuk penutup belakang |
2 |
2 |
2 |
| P ((Port masuk dan keluar) |
1/4 " |
| PA |
20 |
19 |
19 |
| PB |
9 |
9.5 |
9.5 |
| TemType |
DS1-69AM |
| Mengubah logika |
Transistor tanpa kontak, tipe terbuka secara normal |
| Jenis sensor |
Transistor, dua baris, nonpolaritas |
| Tegangan operasi ((V) |
10 ~ 30V/DC |
| Max.Sunting arus |
100mA maksimal. |
| Pergantian Rating ((W) |
3W Max. |
| Arus anti magnetik |
AC17000A |
| Penurunan tegangan |
4.8V Max.@100mA DC |
| Arus kebocoran |
0.6mA Max.@30V DC |
| Min. arus kerja |
3mA Min. |
| Indikator |
Rentang stabil:LED hijau;Rentang non-meja:LED merah |
| Kabel |
中5.3/0.5SQ×2C×3m/tahan minyak, tahan api, fleksi/gravy PVC |
| Sensitivitas |
30 ~ 40 Gauss |
| Maks.Frekwensi |
8Hz |
| Kisaran suhu |
-10 ~ 70 °C |
| Kejutan |
50m/s2 |
| Getaran |
9m/s2 |
| Perlindungan |
IP67 ((EN60529) |
| Sirkuit perlindungan |
Transistor tanpa kontak, penekanan gelombang |
| Kelas tahan api |
UL94-V0 |
