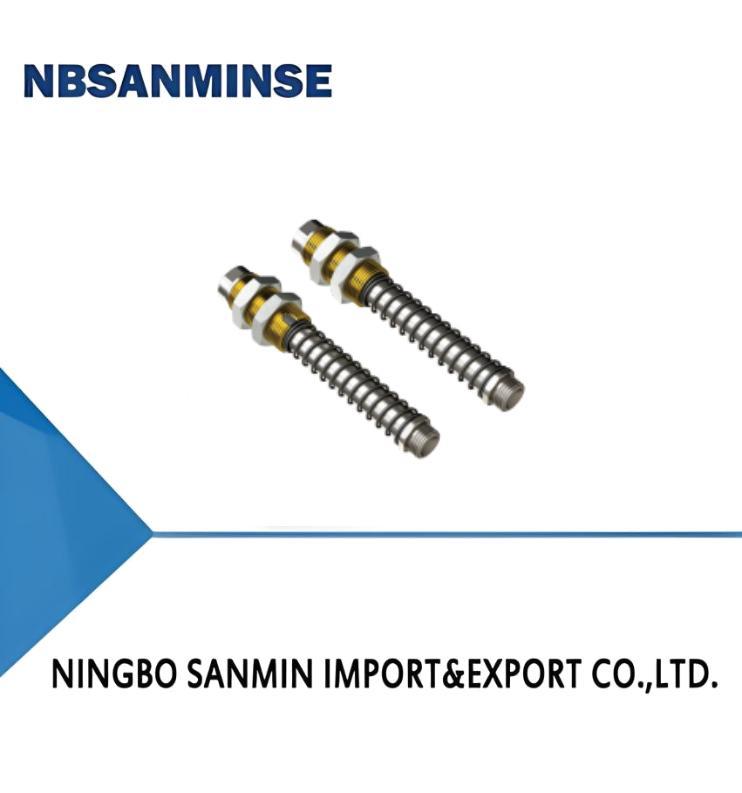

PSPH Series Heavy-duty Level Compensator

Hubungi sekarang

Kompensator tingkat tugas berat seri PSPH

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Nama merek:	NBSANMINSE
Model Number:	PSPH-E25G2M-M20

Informasi Detail
Buffer type:	E - External spring	Buffer stroke:	25
Rotary type:	Nil - Vertical rotating	Suction cup connection:	G2M - G1/4 male thread
Mounting thread:	M20 - M20×1.5

Deskripsi Produk

Fitur

◇ Bolong tanpa minyak dan tahan aus dibangun di dalam sarung panduan

◇ Mata air penyangga eksternal tugas berat

◇ Jenis yang tidak berputar dapat dipilih

◇ Berbagai spesifikasi stroke buffer tersedia

◇ Cocok untuk kondisi kerja yang berat

Keuntungan

◇ Mengurangi keausan produk, meningkatkan umur produk dan

mengurangi kebisingan

◇ Cocok untuk benda kerja dengan permukaan yang tidak merata dan bekerja

kondisi yang membutuhkan kompensasi tinggi

◇ Cocok untuk posisi tepat cangkir hisap oval

◇ Cocok untuk berbagai kondisi kerja

Aplikasi

◇ Cocok untuk menangani benda kerja dengan perbedaan tinggi

◇ Cocok untuk kondisi kerja yang membutuhkan penyerapan kejut

saat menangani benda

◇ Cocok untuk kondisi kerja yang memiliki waktu kerja yang singkat

dan penanganan cepat

◇ Kompensator tingkat yang tidak berputar cocok untuk cangkir hisap oval

◇ Terutama cocok untuk penanganan di industri otomotif

Struktur

◇ (1) Sambungan generator vakum

◇ (2) Lengan pemandu

◇ (3) Nut pemasangan

◇ (4) Tongkat panduan

◇ (5) Sambungan cangkir hisap

PSPH - E 25 R G3M - M30
① ② ③ ④ ⑤ ⑥
1Seri	2Tipe penyangga			3Tekan buffer		4Tipe putar				5Koneksi cangkir hisap			6Garis pemasangan
PSPH	E-Sumber eksternal			25		Rotasi nol vertikal				G2M-G1/4 benang pria			M20-M20×1.5
				50		R - vertikal tidak berputar				G3M-G3/8 benang pria			M30-M30×1.5
				75						G4M-G1/2 benang pria
				90
Pemilihan
Model/Sambungan benang
G2M		RG2M			G3M			RG3M			G4M		RG4M
PSPH-E25G2M-M20		PSPH-E25RG2M-M20			PSPH-E25G3M-M30			PSPH-E25RG3M-M30			PSPH-E25G4M-M30		PSPH-E25RG4M-M30
PSPH-E50G2M-M20		PSPH-E50RG2M-M20			PSPH-E50G3M-M30			PSPH-E50RG3M-M30			PSPH-E50G4M-M30		PSPH-E50RG4M-M30
PSPH-E75G2M-M20 PSPH-E90G2M-M20		PSPH-E75RG2M-M20 PSPH-E90RG2M-M20			PSPH-E75G3M-M30			PSPH-E75RG3M-M30			PSPH-E75G4M-M30		PSPH-E75RG4M-M30
					PSPH-E90G3M-M30			PSPH-E90RG3M-M30			PSPH-E90G4M-M30		PSPH-E90RG4M-M30
Parameter teknis
Model			Pengeringan kekuatan ((1) N				Elastis kekuatan ((2) N		Vertikal beban ((3) N			Bekerja suhu °C		Berat badan g
PSPH-E25 ((R) G2M-M20			7.5				15.8		2,400			0 ~ 80		148
PSPH-E50 ((R) G2M-M20			14.4				20		2,400			0 ~ 80		174
PSPH-E75 ((R) G2M-M20			6				16		2,400			0 ~ 80		198
PSPH-E90 ((R) G2M-M20			6				15.7		1,500			0 ~ 80		210
PSPH-E25 ((R) G3M-M30			19.4				73		4,800			0 ~ 80		408
PSPH-E50 ((R) G3M-M30			24.7				78.5		4,800			0 ~ 80		483
PSPH-E75 ((R) G3M-M30			39				79.6		4,800			0 ~ 80		561
PSPH-E90 ((R) G3M-M30			26.4				74.5		4,800			0 ~ 80		580
PSPH-E25 ((R) G4M-M30			19.4				73		4,800			0 ~ 80		408
PSPH-E50 ((R) G4M-M30			24.7				78.5		4,800			0 ~ 80		483
PSPH-E75 ((R) G4M-M30			39				79.6		4,800			0 ~ 80		561
PSPH-E90 ((R) G4M-M30			26.4				74.5		4,800			0 ~ 80		580

◇ Catatan: 1. Kekuatan pra-penekanan adalah kekuatan elastis pegas saat pegas dikompresi dalam keadaan alami

2Kekuatan elastis adalah kekuatan elastis musim semi ketika kompensator tingkat dikompresi dalam 50% stroke, disarankan bahwa kerja yang sebenarnya dikompresi

Tekanan kompensator level tidak boleh melebihi 50% dari tegangan kompresi maksimumnya

3. Beban vertikal mengacu pada tegangan vertikal maksimum yang kompensator tingkat dapat menanggung dalam keadaan statis

4Ketika kompensator tingkat dipasang secara horizontal, benda kerja akan menghasilkan gravitasi tegak lurus ke arah kompensator tingkat,

Jika gravitasi lebih besar dari rentang beban horizontal, pegas mungkin terjebak
