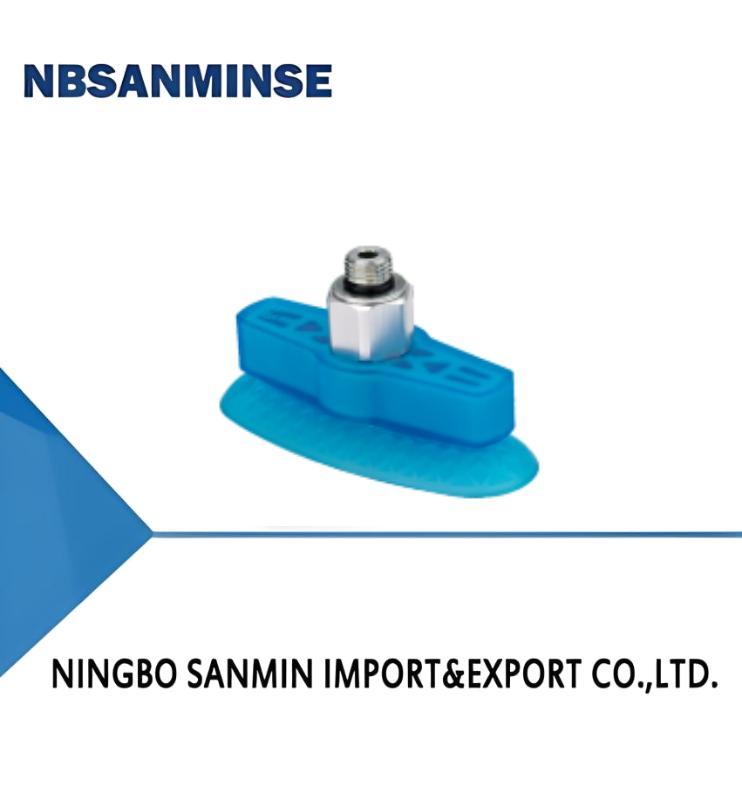

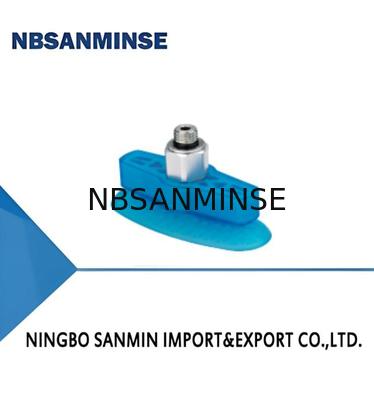

SOM Series Oval Flat Suction Cup khusus untuk benda panjang dan sempit

SOM Series Oval Flat Suction Cup khusus untuk benda panjang dan sempit
SOM Series Oval Flat Suction Cup Special for Long and Narrow Objects
SOM Series Oval Flat Suction Cup khusus untuk benda panjang dan sempit SOM Series Oval Flat Suction Cup khusus untuk benda panjang dan sempit

Gambar besar :  SOM Series Oval Flat Suction Cup khusus untuk benda panjang dan sempit

Detail produk:
Tempat asal: Cina
Nama merek: NBSANMINSE
Sertifikasi: ISO9001
Nomor model: Som20 × 60U
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 pcs
Harga: Dapat dinegosiasikan
Kemasan rincian: KOTAK
Waktu pengiriman: 5-30 hari
Syarat-syarat pembayaran: L/c, t/t
Menyediakan kemampuan: 10000 pcs
Kontak

SOM Series Oval Flat Suction Cup khusus untuk benda panjang dan sempit

Deskripsi
Tarik vertikal: 61kekuatan N Penarikan lateral: 44 kekuatan N
Penarikan lateral: 44gaya (Permukaan berminyak)N Volume bagian dalam: 5cm³
Jari-jari kurva minimum benda kerja: 10 mm
Menyoroti:

cangkir hisap datar oval untuk benda sempit

,

Cangkir penghisap katup magnetik pneumatik

,

cangkir hisap benda panjang dengan garansi

Fitur
◇ Gerakan besar dan fleksibilitas yang baik
◇ Bahan PU
◇ Struktur penopang pola area besar internal
◇ Struktur non-rotasi
◇ Tersedia berbagai ukuran
Keunggulan
◇ Mudah dipasang pada benda kerja dengan berbagai bentuk permukaan
◇ Umur panjang, ketahanan aus yang sangat baik, ketahanan ozon, ketahanan minyak
◇ Secara efektif meningkatkan gaya gesekan antara cangkir hisap dan benda kerja
◇ Bagian-bagiannya dapat didaur ulang
◇ Arah cangkir hisap dapat diposisikan secara akurat sesuai dengan
bentuk benda kerja
◇ Cocok untuk benda kerja dengan berbagai ukuran dan bentuk
Aplikasi
◇ Penanganan benda kerja oval dengan permukaan melengkung
◇ Penanganan benda kerja panjang dan sempit atau silindris
SOM Series Oval Flat Suction Cup khusus untuk benda panjang dan sempit 0
Struktur
◇ Desain struktur terpisah, bagian yang aus dapat diganti secara terpisah
SOM Series Oval Flat Suction Cup khusus untuk benda panjang dan sempit 1
SOM   30×80   U   -G2F
  ①       ②      ③      ④
Seri Ukuran Material&Kekerasan Ulir Sambungan
SOM 20×60 U-PU 70  Tidak ada - Hanya cangkir hisap

30×80

G2F - Ulir betina G1/4
40×100

G3F - Ulir betina G3/8



G2M - Ulir jantan G1/4



M10M-M10×1.5 ulir jantan



M14M-M14×1.5 ulir jantan



RA - Adaptor persegi panjang
Pilihan
  Model Sambungan ulir
G2M		 M10M M14M G2F G3F RA
pcs
 SOM20×60U-G2M
 SOM20×60U-M10M
 SOM20×60U-M14M
 SOM20×60U-G2F
 - SOM20×60U-RA
SOM30×80U SOM30×80U-G2M
 SOM30×80U-M10M
 SOM30×B0U-M14M
 SOM30×B0U-G2F
 - SOM30×B0U-RA
1 SOM40×100U-G2M 5OM40×100U-M10M SOM40×100U-M14M - SOM40×100U-G3F SOM40×100U-RA
Parameter Teknis
Model    Vertikal
gaya tarik
○ Catatan: Pengujian tingkat vakum-60kRa, benda kerja dengan permukaan yang halus dan bersih. Data gaya tarik seperti di atas dihitung tanpa mempertimbangkan faktor keamananN		      Lateral
gaya tarik
           N		 Lateral
gaya tarik
(berminyak permukaan)N		 Internal
volume
cm³		 Min radius lengkung
dari benda kerja
dia.		 Berat
g		 Selang
yang direkomendasikan
dia.		 mm
MPQ
  pcs SOM20×60U
 44 44 44 5 10 50.6 8
1 SOM30×80U 110 110 110 12 20 50.6 8
1 SOM40×100U

 135  135 135  25  32  50.6 8
1
○ Catatan: Pengujian tingkat vakum-60kRa, benda kerja dengan permukaan yang halus dan bersih. Data gaya tarik seperti di atas dihitung tanpa mempertimbangkan faktor keamanan
SOM Series Oval Flat Suction Cup khusus untuk benda panjang dan sempit 2SOM Series Oval Flat Suction Cup khusus untuk benda panjang dan sempit 3
Data mungkin berbeda sesuai dengan permukaan benda kerja yang berbeda.
