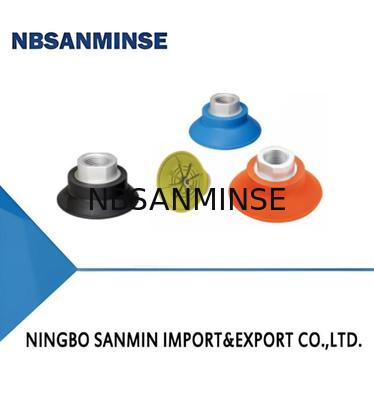

SFF Series Flat Suction Cup khusus untuk lembaran logam

SFF Series Flat Suction Cup khusus untuk lembaran logam
SFF Series Flat Suction Cup Speical for Metal Sheet
SFF Series Flat Suction Cup khusus untuk lembaran logam SFF Series Flat Suction Cup khusus untuk lembaran logam

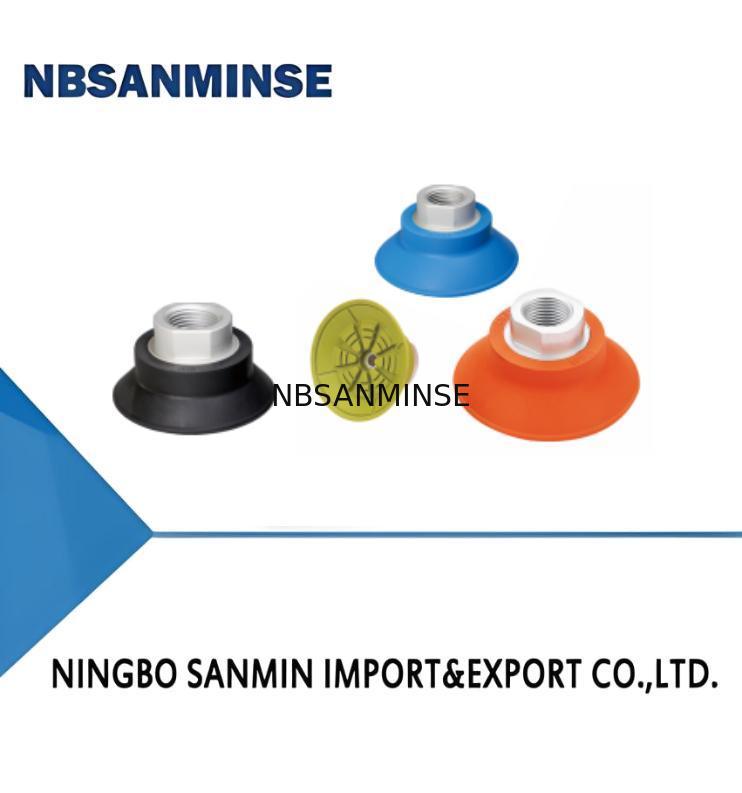

Gambar besar :  SFF Series Flat Suction Cup khusus untuk lembaran logam

Detail produk:
Tempat asal: Cina
Nama merek: NBSANMINSE
Nomor model: SFF30
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 100 PCS
Kemasan rincian: kantong plastik
Waktu pengiriman: 5-30 hari
Menyediakan kemampuan: 10000 pcs
Kontak

SFF Series Flat Suction Cup khusus untuk lembaran logam

Deskripsi
Kekuatan tarik vertikal N: 45 Gaya tarik lateral n: 35
Gaya tarik lateral permukaan berminyak (n): 33 Volume Dalam CM³: 1.6
Min.Curve Radius dari benda kerja mm: 35
Menyoroti:

cangkir hisap datar untuk lembaran logam

,

Cangkir penghisap katup magnetik pneumatik

,

Serangkaian SFF penyerapan lembaran logam

Fitur
◇ Struktur penopang area besar internal
◇ Tersedia berbagai ukuran
Keunggulan
◇ Secara efektif meningkatkan gaya gesekan antara suction cup
dan benda kerja
◇ Suhu maks. bahan HK adalah 250℃, dapat digunakan untuk
mengambil lembaran logam bersuhu tinggi
◇ Suhu maks. bahan HD adalah 160℃, dapat digunakan untuk
mengambil kaca bersuhu tinggi tanpa meninggalkan bekas
◇ Cocok untuk benda kerja dengan berbagai ukuran dan bentuk
Aplikasi
◇ Penanganan lembaran logam berminyak
◇ Penanganan lembaran logam dan pelat aluminium tanpa deformasi
◇ Digunakan untuk memuat dan membongkar material selama CNC atau mesin
pemrosesan alat
◇ Penanganan lembaran logam melengkung
◇ Digunakan dalam sistem penanganan suku cadang logam stamping otomotif
SFF Series Flat Suction Cup khusus untuk lembaran logam 0
Struktur
◇ Suction cup dan fitting adalah struktur satu bagian
SFF Series Flat Suction Cup khusus untuk lembaran logam 1
SFF      50      N-G3F
  ①      ②         ③     ④
①Seri ②Diameter   ③Material &Kekerasan
④Koneksi ulir
SFF 30-φ30mm   N -NBR 141  G2F -ulir betina G1/4
40-φ40mm   NG-NBR 35  G3F -ulir betina G3/8
50 -φ50mm   HK -Karet suhu sangat tinggi 65  G2M -ulir jantan G1/4
60-φ60mm   HD-Material suhu tinggi/tanpa bekas 141  M10M-M10×1.5jantan ulir
80-φ80mm

M14M-M14×1.5jantan ulir
100-φ100mm

RA -Adaptor persegi panjang
125-φ125mm


Pilihan
Model Koneksi ulir
G2M		 M10M M14M G2F G3F RA
SFF30N-□
 SFF30N-G2M
 SFF30N-M10M
 SFF30N-M14M
 SFF30N-G2F
 SFF30N-G3F
 SFF30N-RA
SFF40N-□
 SFF40N-G2M
 SFF40N-M10M
 SFF40N-M14M
 SFF40N-G2F
 SFF40N-G3F

 SFF40N-RA
SFF50N-□ SF50N-G2M SFF50N-M10M SFF50N-M14M SFF50N-G2F SFF50N-G3F SFF50N-RA
SFF60N-□ SFF60N-G2M SFF60N-M10M SFF60N-M14M SFF60N-G2F SFF60N-G3F SFF60N-RA
SFF80N-□ SFF80N-G2M SFF80N-M10M SFF80N-M14M SFF80N-G2F SFF80N-G3F SFF80N-RA
SFF100N-□ SFF100N-G2M SFF100N-M10M SFF100N-M14M SFF100N-G2F SFF100N-G3F SFF100N-RA
SFF125N-□ SFF125N-G2M SFF125N-M10M SFF125N-M14M SFF125N-G2F SFF125N-G3F SFF125N-RA
Model Koneksi ulir
G2M		 M10M M14M G2F G3F RA
SFF30NG-□ SFF30NG-G2M SFF30NG-M10M SFF30N-M14M SFF30NG-G2F SFF30NG-G3F SFF30NG-RA
SFF40NG-□ SFF40NG-G2M SFF40NG-M10M SFF40N-M14M SFF40NG-G2F SFF40NG-G3F SFF40NG-RA
SFF50NG-□ SFF50NG-G2M SFF50NG-M10M SFF50N-M14M SFF50NG-G2F SFF50NG-G3F SFF50NG-RA
SFF60NG-□ SFF60NG-G2M SFF60NG-M10M SFF60N-M14M SFF60NG-G2F SFF60NG-G3F SFF60NG-RA
SFF80NG-□ SFF80NG-G2M SFF80NG-M10M SFF80N-M14M SFF80NG-G2F SFF80NG-G3F SFF80NG-RA
SFF100NG-□ SFF100NG-G2M SFF100NG-M10M SFF100N-M14M SFF100NG-G2F SFF100NG-G3F SFF100NG-RA
SFF125NG-□ SFF125NG-G2M SFF125NG-M10M SFF125N-M14M SFF125NG-G2F SFF125NG-G3F SFF125NG-RA







Model

Koneksi ulir

G2M

 G2F               G3F
 Model
 Koneksi ulir
G2M		 G2F G3F
SFF30HK-□ SFF30HK-G2M SFF30HK-G2F SFF30HK-G3F SFF30HD-□ SFF30HD-G2M SFF30HD-G2F SFF30HD-G3F
SFF40HK-□ SFF40HK-G2M SFF40HK-G2F SFF40HK-G3F SFF40HD-□ SFF40HD-G2M SFF40HD-G2F SFF40HD-G3F
SFF50HK-□ SFF50HK-G2M SFF50HK-G2F SFF50HK-G3F SFF50HD-□ SFF50HD-G2M SFF50HD-G2F SFF50HD-G3F
SFF60HK-□ SFF60HK-G2M SFF60HK-G2F SFF60HK-G3F

 SFF60HD-□
 SFF60HD-G2M SFF60HD-G2F SFF60HD-G3F
SFF80HK-□ SFF80HK-G2M SFF80HK-G2F SFF80HK-G3F SFF80HD-□ SFF80HD-G2M SFF80HD-G2F SFF80HD-G3F
SFF100HK-□ SFF100HK-G2M SFF100HK-G2F SFF100HK-G3F SFF100HD-□ SFF100HD-G2M SFF100HD-G2F SFF100HD-G3F
SFF125HK-□ SFF125HK-G2M SFF125HK-G2F SFF125HK-G3F SFF125HD-□ SFF125HD-G2M SFF125HD-G2F SFF125HD-G3F
Parameter teknis
Model
Vertikal
tarik-keluar gaya
N		 Lateral
tarik-keluar gaya
N		 Lateral
tarik-keluar gaya
berminyak permukaan(N)		 Volume
cm³
Min.kurva		 radius dari
benda kerja mm
MPQ		       g
Direkomendasikan
selangdia
mmMPQ		 pcs
SFF30
45
 35  115  1.6 35 115
 6  1 M - Koneksi ulir jantan
72 54 51 3.5  47.5 13 6 1 M - Koneksi ulir jantan
112 90  86  7.5  70  20  8  1  M - Koneksi ulir jantan
145 10  93  12.6  81  26  8  1  M - Koneksi ulir jantan
288 212  190  35  115  165  8  1  M - Koneksi ulir jantan
445 322  308  60  141  57  8  1  M - Koneksi ulir jantan
660 475  400  115  165  145  10  1  M - Koneksi ulir jantan
SFF Series Flat Suction Cup khusus untuk lembaran logam 2SFF Series Flat Suction Cup khusus untuk lembaran logam 3
◇ Catatan: Toleransi dimensi sesuai dengan standar toleransi dimensi produk karet GBT3672.1-2002-1 M3
