Cangkir Hisap Bellows Seri SBF 1.5 Khusus untuk Lembaran Logam

Cangkir Hisap Bellows Seri SBF 1.5 Khusus untuk Lembaran Logam
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet

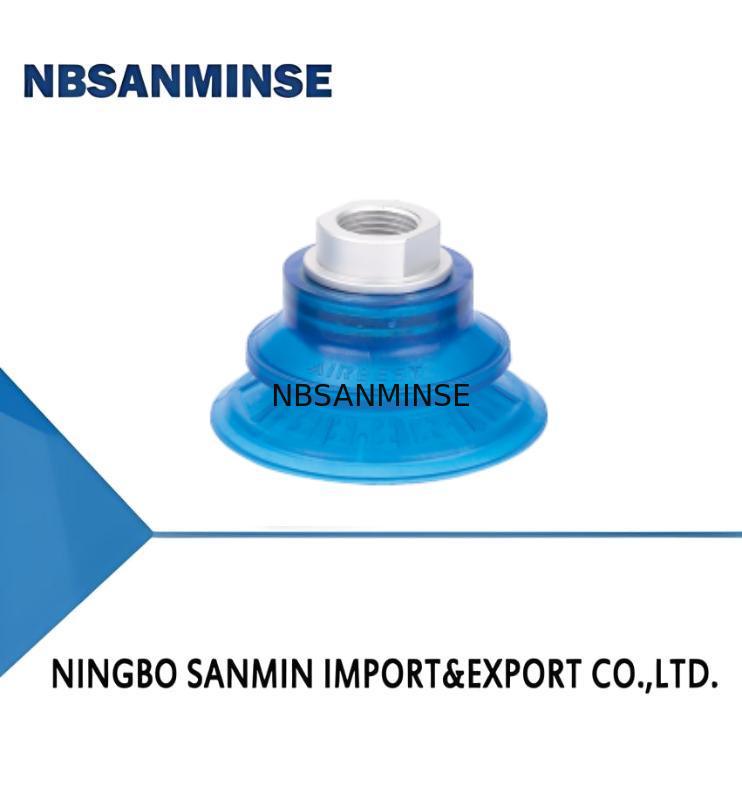

Cangkir Hisap Bellows Seri SBF 1.5 Khusus untuk Lembaran Logam Cangkir Hisap Bellows Seri SBF 1.5 Khusus untuk Lembaran Logam

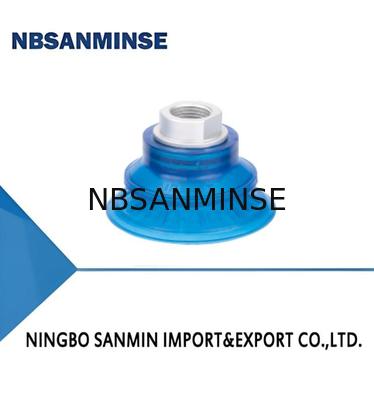

Gambar besar :  Cangkir Hisap Bellows Seri SBF 1.5 Khusus untuk Lembaran Logam

Detail produk:
Tempat asal: Cina
Nama merek: NBSANMINSE
Sertifikasi: ISO9001
Nomor model: SBF30
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 pcs
Harga: Dapat dinegosiasikan
Kemasan rincian: KOTAK
Waktu pengiriman: 5-30 hari
Syarat-syarat pembayaran: L/c, t/t
Menyediakan kemampuan: 10000 pcs
Kontak

Cangkir Hisap Bellows Seri SBF 1.5 Khusus untuk Lembaran Logam

Deskripsi
Volume batin: 5,5 cm³ Pembuangan: 33kekuatan N
Jari-jari kurva minimum benda kerja: 30 mm Bahan & Kekerasan: U - pu, 70
Utas koneksi: G2F - G1/4 Thread Wanita
Menyoroti:

SBF Series beludru cangkir hisap

,

cangkir hisap lembaran logam

,

aksesori katup magnetik pneumatik

Fitur
◇ 1.5 Bellows
◇ Bahan PU
◇ Struktur penyangga area besar internal
◇ Berbagai ukuran untuk opsi
Keunggulan
◇ Mudah dipasang pada permukaan benda kerja yang tidak rata, dan memiliki efek penyangga
◇ Ketahanan aus dan ketahanan minyak yang sangat baik, umur panjang
◇ Secara efektif meningkatkan gaya gesekan antara cangkir hisap dan benda kerja
◇ Cocok untuk benda kerja dengan berbagai ukuran dan bentuk
Aplikasi
◇ Penanganan lembaran logam dengan kecepatan tinggi, waktu siklus pendek
◇ Penanganan lembaran logam dan pelat aluminium tanpa deformasi
◇ Desain slot pola khusus dari cangkir hisap mencegah selip
selama penanganan lembaran logam berminyak, memastikan penempatan yang akurat
◇ Digunakan dalam sistem penanganan suku cadang logam stamping otomotif
Cangkir Hisap Bellows Seri SBF 1.5 Khusus untuk Lembaran Logam 0
Struktur
◇1.5 Bellows, langkah kompresi besar
◇ Cangkir hisap dan fitting adalah desain struktur satu bagian
Cangkir Hisap Bellows Seri SBF 1.5 Khusus untuk Lembaran Logam 1
   SBF   40.0   U   -G3F
①     ②   ③        ④
  ①Seri ②Diameter ③Material & Kekerasan ④Koneksi ulir
  SBF 30-φ32mm U-PU                        70  G2F - Ulir betina G1/4

40-φ42mm
G3F - Ulir betina G3/8
50-φ51.5mm
G2M - Ulir jantan G1/4
60-φ64mm
M10M-M10×1.5 ulir jantan
80-φ84mm
RA - Adaptor Persegi Panjang
100-φ103mm

Pilihan-Model (Ulir koneksi)
  Model Koneksi ulir
G2M		 M10M G2F G3F RA-Persegi Panjang adaptor
  SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
  SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
  SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
  SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
  SBF80U-□ SBFB0U-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
  SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
Parameter teknis
  Model Gaya tarik keluar
N		 Volume dalam
        cm³		 Min.aurve radius dari benda kerja
                   MPQ		 Berat
     g		 Selang yang direkomendasikan dia mm
MPQ		 pcs
SBF30
  33 5.5  30  18.5  6  1  ◇ Catatan: Tingkat vakum pengujian -60kPa, benda kerja dengan permukaan halus dan bersih.
  60 7.0  45  20.0  6  1  ◇ Catatan: Tingkat vakum pengujian -60kPa, benda kerja dengan permukaan halus dan bersih.
  103 11.5  50  40.0  8  1  ◇ Catatan: Tingkat vakum pengujian -60kPa, benda kerja dengan permukaan halus dan bersih.
  145 22.0  55  45.0  8  1  ◇ Catatan: Tingkat vakum pengujian -60kPa, benda kerja dengan permukaan halus dan bersih.
  235 60.0  72  75.0  10  1  ◇ Catatan: Tingkat vakum pengujian -60kPa, benda kerja dengan permukaan halus dan bersih.
  380 98.0  97  118.0  10  1  ◇ Catatan: Tingkat vakum pengujian -60kPa, benda kerja dengan permukaan halus dan bersih.
   Data gaya tarik keluar di atas dihitung tanpa mempertimbangkan faktor keamanan.
   Data mungkin berbeda sesuai dengan permukaan benda kerja yang berbeda.
◇ Catatan: Toleransi dimensi sesuai dengan standar toleransi dimensi produk karet GBT3672.1-2002-1 M3
