Gambaran umum

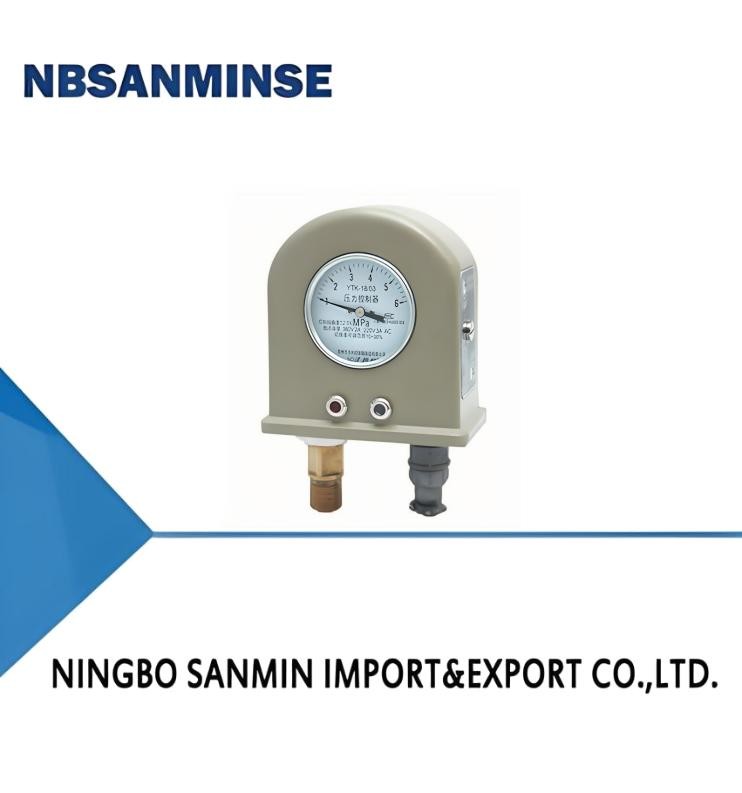

Penukar tekanan/pengatur tekanan TL5125 cocok untuk mengukur tekanan media fluida non-ledakan dan melakukan kontrol posisi (satu posisi atau dua posisi).
Alat kontrol tekanan yang menggunakan elemen elastis untuk menggerakkan saklar mikro.frekuensi tinggi pembukaan dan penutupan, ketahanan getaran yang baik, dan kapasitas kontak yang besar.
Menurut berbagai jenis benda yang diuji (dikontrol), berbagai jenis dibuat, termasuk indikator tekanan dan non-indikator tekanan (baik biasa dan tahan korosi).Ada perangkat yang dapat menyesuaikan perbedaan switch untuk menyesuaikan nilai switch atas dan bawah dari medium yang diukur (dikendalikan) ke rentang tekanan kontrol yang sesuai.
Selain itu, ada lampu indikator sinyal untuk memungkinkan sirkuit kontrol untuk memancarkan sinyal cahaya ketika terputus atau dihubungkan.
Kinerja teknis utama
| Kesalahan pengaturan nilai |
±1,5% ((Setelah kalibrasi) |
| Kesalahan pengulangan |
10,5% |
| Kesalahan indikasi |
± 4% |
| Modus kontrol |
Satu posisi kontrol - biasanya ditutup atau biasanya terbuka |
| Dua posisi kontrol - biasanya tertutup dan biasanya terbuka |
| Kisaran pengaturan titik pengaturan (batas atas kisaran tekanan) |
Tidak ada nilai indikasi:15~100% |
| Ada nilai indikasi:20~75% |
| Perbedaan pergantian (batas atas rentang tekanan) |
Satu posisi (tetap): tidak lebih dari 10% |
| Dua posisi (bisa disesuaikan):10~30% |
| Kapasitas kontak |
AC 380V 2A atau DC 220V 3A |
| Lampu indikator sinyal pasokan daya kerja |
AC 380Vor220V |
| Kekuatan Dielektrik |
50Hz sinus AC 2000V selama satu menit |
| Lingkungan penggunaan |
-25 ~ 70 °C, kelembaban relatif tidak lebih dari 90% |
| Pengaruh suhu |
Tidak lebih dari 0,8%/10 °C (dengan hambatan suhu 20 ± 5 °C) |
| Berat badan |
1kg |
Jenis dan rentang tekanan
| Jenis |
Benang luar dari sendi |
Katalog Kode Pesenan |
Kode Pemesanan Katalog (dengan indikasi) |
| 0 ¢ 0.6 |
M20*1.5 |
TL5125.00-117051 |
TL5125.06-117051 |
| 0-1 |
M20*1.5 |
TL5125.00-119051 |
TL5125.06-119051 |
| 0 ¢ 1.6 |
M20*1.5 |
TL5125.00-121051 |
TL5125.06-121051 |
| 0 ¢ 2.5 |
M20*1.5 |
TL5125.00-123051 |
TL5125.06-123051 |
| 0 ¢ 4 |
M20*1.5 |
TL5125.00-125051 |
TL5125.06-125051 |
| 0 ¢ 6 |
M20*1.5 |
TL5125.00-126051 |
TL5125.06-126051 |
| 0 ¢ 10 |
M20*1.5 |
TL5125.00-127051 |
TL5125.06-127051 |
| 0 ¢ 16 |
M20*1.5 |
TL5125.00-128051 |
TL5125.06-128051 |
| 0 ¢ 25 |
M20*1.5 |
TL5125.00-129051 |
TL5125.06-129051 |
| 0 ¢ 40 |
M20*1.5 |
TL5125.00-130051 |
TL5125.06-130051 |
| 0 ¢ 60 |
M20*1.5 |
TL5125.00-131051 |
TL5125.06-131051 |
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi itu tergantung produk, Pls hubungi kami Ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa ruang lingkup bisnismu?
A: Lingkup bisnis kami adalahlayanan komponen otomatisasi eksportir dengan kontainer penuh, dan menjualSilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup motorisasi,katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyakpemasangan, pengukur tekananDan sebagainya.
P:WApa jenis produk yang bisa kau buat?
A: Kami dapat membuat berbagai jenis stainless steel, Kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/Silinder udara/ventil hidrolik/akumulator hidrolikproduk dan sebagainya.
T: Apakah produk dapat dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuat. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuat. tapi Anda perlu memberi kami otorisasi jika itu mungkin.
T: Bisakah Anda menyediakan produk merek instrumen pneumatik dan hidrolik terkenal asli?
A: Ya, kami dapat memasok seperti Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser dll.
P: Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah jaminan kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik?
A: Benang G silinder dan tidak menutup sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT kerucut,dan benang internal dan eksternal menjadi lebih ketat dan lebih ketat ketika diperketatPenutup dicapai melalui deformasi benang, dan sealant atau pita biasanya digunakan bersama-sama untuk meningkatkan efek penutup
G-thread adalah pipa lurus silinder yang digunakan untuk koneksi yang tidak tertutup; PT thread adalah tabung kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri;NPT juga tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana mengubah satuan tekanan: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kelelahan kumparan katup solenoid?
A: tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, inti katup dan masalah pegas,lingkungan panas, getaran berat dll.
P: Apa yang harus diperhatikan untuk komponen pneumatik dalam suhu tinggi atau lingkungan yang sangat dingin?
| Titik Fokus |
Tindakan Balap Lingkungan Suhu Tinggi |
Tindakan Balas Lingkungan yang Sangat Dingin |
| Segel |
Karet fluor, PTFE |
Nitril suhu rendah, karet silikon, poliuretan |
| Penggilingan |
Lemak sintetis suhu tinggi (volatilitas rendah) |
Lemak suhu rendah (titik tuang rendah, viskositas rendah) |
| Pengolahan Pasokan Udara |
Memperkuat pendinginan, penghapusan air yang efisien |
Pengeringan titik embun yang sangat rendah (tipe pendingin + adsorpsi), pelacakan panas |
| Komponen Logam |
Kliring ekspansi cadangan |
Pilih bahan dengan ketahanan suhu rendah, mencegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, disipasi panas, konsumsi daya rendah |
Menginstal kotak isolasi, pemanasan lokal, mencegah kondensasi dingin |
| Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat isolasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan isolasi panas |
