1, Prinsip dan struktur

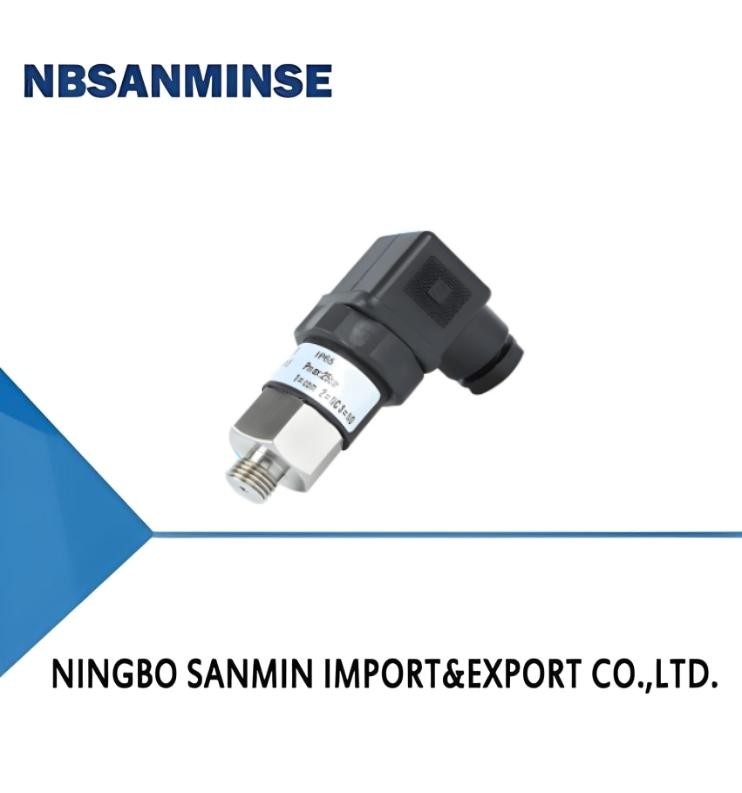

Sakelar tekanan/pengontrol tekanan MS-T50 (elegan) memiliki piston internal yang terhubung ke pegas. Ketika tekanan berubah, jumlah pemuaian dan penyusutan pegas berubah sesuai. Ketika tekanan mencapai nilai yang ditetapkan, ia akan memicu struktur mekanis yang telah ditentukan sebelumnya dan mengirimkan sinyal sakelar.
2, Karakteristik
Sakelar/pengontrol tekanan MS-T50 (elegan) memiliki struktur yang ringkas, menggunakan colokan standar DN, mudah disambungkan, dan memiliki rentang pengukuran yang luas. Kapasitas beban berlebih tinggi, pengulangan tinggi, kontak normally open atau normally closed tertentu, kontak berlapis emas, kapasitas kontak besar. Dapat digunakan untuk mengukur tekanan air dan oli.
3, Parameter teknis
| Rentang pengukuran |
Silakan lihat tabel di bawah ini untuk detailnya |
| Penundaan |
10-20% nilai yang ditetapkan (25% -35%, 1% -5% opsional) |
| Kesalahan |
3% nilai yang ditetapkan |
| Keluaran |
Pelapisan emas pada kontak normally open dan normally closed
≤DC 42V,1A
≤DC 115V,0.15A
≤AC 42V,3A
≤AC 125V,3A
≤AC 250V,0.5A |
| Suhu medium |
-20-85℃ |
| Perlindungan dan Perlindungan |
IP65 |
| Koneksi |
Pengkabelan terminal |
| Bahan |
Diafragma: NBR
Piston: Piston baja dengan segel NBR
Koneksi proses: baja galvanis/baja tahan karat
Casing: Plastik rekayasa |
4, Tabel Pemilihan
| Bahan antarmuka |
Model |
**Tekanan yang diizinkan (bar) |
Rentang pengaturan (bar) |
Kesalahan |
Histeresis tetap |
Berat (kg) |
| Film |
MS-T50-02.5 |
25 |
0.2...2.5 |
3% |
10%. . 20% nilai yang ditetapkan
25%. . 35% nilai yang ditetapkan (opsional)
1%. . 5% nilai yang ditetapkan (opsional) |
0.1 |
| Film |
MS-T50-005 |
25 |
0.8...5 |
3% |
10%. . 20% nilai yang ditetapkan
25%. . 35% nilai yang ditetapkan (opsional)
1%. . 5% nilai yang ditetapkan (opsional) |
0.1 |
| Film |
MS-T50-012 |
25 |
1...12 |
3% |
10%. . 20% nilai yang ditetapkan
25%. . 35% nilai yang ditetapkan (opsional)
1%. . 5% nilai yang ditetapkan (opsional) |
0.1 |
| Film |
MS-T50-050 |
200 |
5...50 |
3% |
10%. . 20% nilai yang ditetapkan
25%. . 35% nilai yang ditetapkan (opsional)
1%. . 5% nilai yang ditetapkan (opsional) |
0.1 |
| piston |
MS-T50-100 |
200 |
10...100 |
3% |
10%. . 20% nilai yang ditetapkan
25%. . 35% nilai yang ditetapkan (opsional)
1%. . 5% nilai yang ditetapkan (opsional) |
0.1 |
| piston |
MS-T50-200 |
300 |
20...200 |
3% |
10%. . 20% nilai yang ditetapkan
25%. . 35% nilai yang ditetapkan (opsional)
1%. . 5% nilai yang ditetapkan (opsional) |
0.1 |
| MS-T50- |
012 |
M |
M12 |
H |
C |
jelaskan |
| MS-T50- |
|
|
|
|
|
|
|
02.5 |
|
|
|
|
|
|
005 |
|
|
|
|
|
|
012 |
|
|
|
|
|
|
050 |
|
|
|
|
|
|
100 |
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
T |
|
|
|
tembaga |
|
|
L |
|
|
|
baja |
|
|
X |
|
|
|
Baja tahan karat 304L |
|
|
|
G12 |
|
|
Benang antarmuka G1/2 |
|
|
|
G14 |
|
|
Benang antarmuka G1/4 |
|
|
|
N14 |
|
|
Benang antarmuka NPT1/4 |
|
|
|
M14 |
|
|
Benang antarmuka M14 * 1.5 |
|
|
|
M20 |
|
|
Benang antarmuka M20 * 1.5 |
|
|
|
|
H |
|
Benang eksternal antarmuka |
|
|
|
|
|
R |
Keluaran normally open+normally closed |
5, Diagram pengkabelan
6, Gambar dimensi
7, Lokasi pemasangan
8, Media yang berlaku
9, Metode penyesuaian
**Langkah: Gunakan obeng untuk melonggarkan mur pengunci penutup pelindung dan lepaskan penutup pelindung dan colokan betina (jangan memutar konektor Husman ke kiri dan ke kanan saat melepas untuk menghindari kerusakan sirkuit internal).
Langkah 2: Sesuaikan ukuran titik sakelar tekanan dengan obeng seperti yang ditunjukkan pada diagram, meningkat searah jarum jam dan menurun berlawanan arah jarum jam.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung pada produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai jenis baja tahan karat
,kuningan, aluminium pemrosesan bahan.seperti tekanan tinggiKatup / katup solenoid / katup listrik /katup air/ katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen asli yang terkenal?
A: Ya, Kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
Poin Fokus T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silinder yang digunakan untuk koneksi non-penyegelan; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara T: Cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.T: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin Fokus Tindakan Pencegahan Lingkungan Suhu Tinggi
| Tindakan Pencegahan Lingkungan Sangat Dingin |
Segel |
Karet fluor, PTFE |
| Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perawatan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
| Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
