Ringkasan

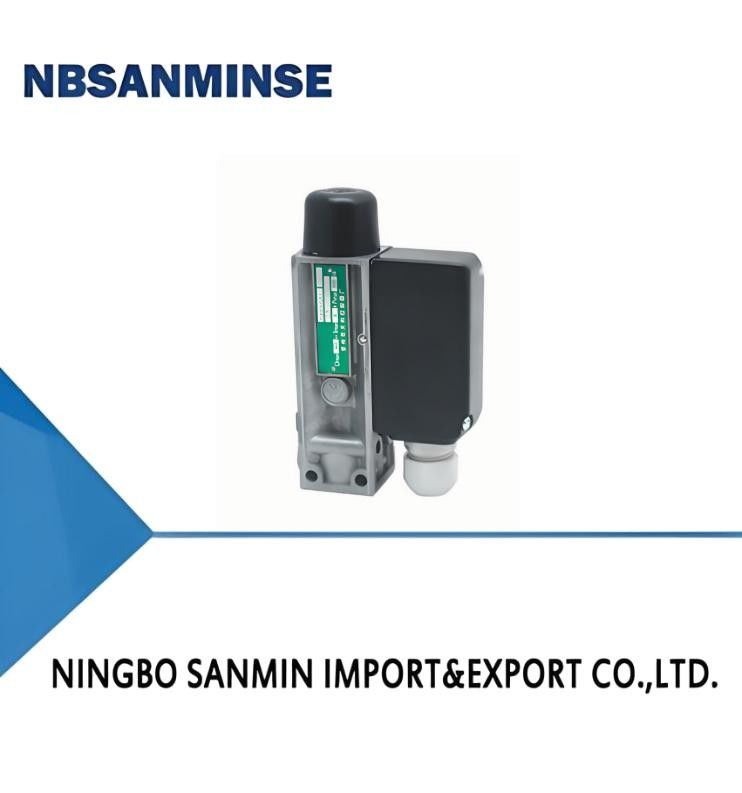

Sakelar/pengontrol tekanan TL0515 mengadopsi sensor tipe piston bebas bocor, yang dapat digunakan untuk gas netral seperti udara terkompresi kabut oli, oli hidrolik, emulsi oli air, dan media cair dengan kinerja pelumasan yang baik yang tidak memiliki efek korosif pada bahan sensor tekanan.
Nilai pengaturan sakelar tekanan/pengontrol tekanan TL0515 dapat disesuaikan, dengan rentang penyesuaian 0,5-25MPa. Struktur ringkas, ukuran kecil, dan kinerja anti-getaran yang baik.
Kinerja Teknis Utama
| Viskositas kerja |
<1&kali;10－3m2/s |
| Elemen sakelar |
Mikrosakelar |
| derajat perlindungan yang diberikan oleh selungkup |
IP54(Sesuai dengan DIN40050 dan setara dengan IP54 dalam GB4208) |
| Suhu media |
0～90℃ |
| Suhu lingkungan |
－5℃～50℃(Cincin penyegel berlekuk)
－30℃～50℃(Cincin penyegel pengeboran GLY) |
| Kinerja Anti-Getaran |
Maks 100m/s2 |
| Posisi pemasangan |
Antarmuka tekanan secara vertikal ke bawah (memungkinkan kemiringan 15 °) |
| Kesalahan pengulangan |
±2,5% |
| Kapasitas kontak |
AC 220V 6A(Resistif) |
Spesifikasi
Perbedaan sakelar tidak dapat disesuaikan
| Rentang penyesuaian nilai pengaturan (MPa) |
Perbedaan sakelar tidak lebih besar dari (MPa) |
Tekanan yang diizinkan ① (MPa) |
Frekuensi sakelar/
menit
|
Bahan sensor tekanan |
Tipe antarmuka tekanan ② |
Ulir internal antarmuka |
Berat (kg) |
Nomor gambar dimensi garis besar |
Nomor katalog pesanan |
| Selungkup |
Cincin penyegel |
Piston |
| Sesuaikan nilai pengaturan dengan sekrup soket heksagonal dengan penutup pelindung plastik: |
| 0,5～7 |
1,2 |
25 |
20 |
aluminium |
Karet Nitril |
baja tahan karat1Cr18Ni9Ti |
I |
G1/4 |
0,4 |
01 |
TL0515.10-201265 |
| 0,5～7 |
1,2 |
25 |
20 |
aluminium |
Karet Nitril |
baja tahan karat1Cr18Ni9Ti |
P |
- |
0,4 |
02 |
TL0515.10-201268 |
| 1～16 |
1,8 |
25 |
20 |
aluminium |
Karet Nitril |
baja tahan karat1Cr18Ni9Ti |
I |
G1/4 |
0,4 |
01 |
TL0515.10-212265 |
| 1～16 |
1,8 |
25 |
20 |
aluminium |
Karet Nitril |
baja tahan karat1Cr18Ni9Ti |
P |
- |
0,4 |
02 |
TL0515.10-212268 |
| 5～25 |
1,6 |
34 |
20 |
aluminium |
Karet Nitril |
baja tahan karat1Cr18Ni9Ti |
I |
G1/4 |
0,4 |
01 |
TL0515.10-230265 |
| 5～25 |
1,6 |
34 |
20 |
aluminium |
Karet Nitril |
baja tahan karat1Cr18Ni9Ti |
P |
- |
0,4 |
02 |
TL0515.10-230268 |
Catatan: Dalam pekerjaan praktis, bahkan lonjakan tekanan singkat tidak boleh melebihi nilai ini.
② Antarmuka I adalah ulir internal, antarmuka P adalah flensa.
③ Spesifikasi untuk cincin penyegel GLydring.
01
02
03
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, fitting udara dan oli , pengukur tekanan dll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai jenis pemrosesan bahan baja tahan karat,
kuningan, aluminium.seperti katup tekanan tinggi, Katup solenoid / katup listrik /katup air/katup pneumatik/ silinder udara/katup hidrolik/akumulator hidrolikproduk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional dalam pembuatannya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T:Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?A: Ya, kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah garansi kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
Tindakan Pencegahan Lingkungan Sangat Dingin Ulir G adalah silindris dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silindris yang digunakan untuk sambungan non-penyegelan; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg T:Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering berganti, kepala pilot masuk ke cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.
T:
Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?Poin Fokus Tindakan Pencegahan Lingkungan Suhu Tinggi
Tindakan Pencegahan Lingkungan Sangat Dingin Segel
| Fluororubber, PTFE |
Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
| Gemuk sintetis suhu tinggi (volatilitas rendah) |
Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perawatan Pasokan Udara |
| Perkuat pendinginan, penghilangan air yang efisien |
Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
| Cadangkan celah ekspansi |
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
| Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Pemasangan |
| Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
|
|
