Ringkasan

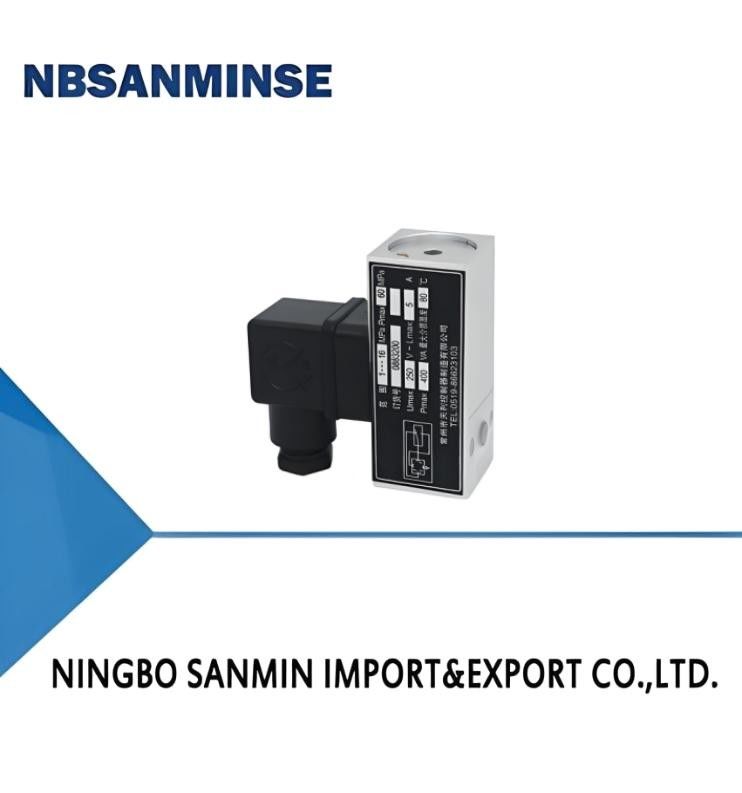

Sakelar tekanan/pengontrol tekanan TL0522 mengadopsi dua bentuk sensor: sensor diafragma dan sensor piston bebas bocor.
Sakelar tekanan/pengontrol tekanan TL0522 dapat digunakan untuk gas netral seperti udara dan gas, serta media cair seperti minyak pelumas dan minyak bakar ringan. Nilai pengaturan pengontrol dapat disesuaikan dalam kisaran -0,1 hingga 1,6 MPa.
Sensor piston bebas bocor sakelar tekanan/pengontrol tekanan TL0522 dapat digunakan untuk media pelumas netral seperti minyak hidrolik, minyak pelumas, dan minyak bakar ringan. Nilai pengaturan pengontrol dapat disesuaikan dalam kisaran 0,5-40MPa.
Desain kecil memungkinkan frekuensi switching tinggi 100 kali per menit dan ketahanan getaran yang sangat baik.
Kinerja Teknis Utama
| Viskositas kerja |
<1&kali;10－3m2/s |
| Elemen sakelar |
Mikrosakelar |
| Tingkat perlindungan yang diberikan oleh selungkup |
IP54 (Sesuai dengan DIN40050 dan setara dengan IP54 dalam GB4208) |
| Posisi pemasangan |
Antarmuka tekanan secara vertikal ke bawah (memungkinkan kemiringan 15 °) |
| Suhu lingkungan |
－25℃～55℃ |
| Suhu media |
－25℃～80℃ |
| Kinerja Anti-Getaran |
Maks 100m/s2 |
| Kesalahan pengulangan |
≤2,5% |
| Kapasitas kontak |
AC 220V 6A (Resistif) |
Spesifikasi
Perbedaan switching tidak dapat disesuaikan
| Rentang penyesuaian nilai pengaturan (MPa) |
Perbedaan switching tidak lebih besar dari (MPa) |
**Tekanan yang diizinkan ① (MPa) |
Bahan sensor tekanan |
Jenis antarmuka ② |
Ulir internal antarmuka |
Berat
(kg)
|
Nomor gambar dimensi garis besar |
Nomor katalog pesanan |
| Selungkup |
Cincin penyegel |
Piston |
| 0,5～7 |
2 |
40 |
AL |
Karet Nitril |
baja |
I |
G1/4 |
0,2 |
04 |
TL0522.10-201066 |
| 0,5～7 |
2 |
40 |
AL |
Karet Nitril |
baja |
P |
- |
0,2 |
03 |
TL0522.10-201078 |
| 1～16 |
3,5 |
40 |
AL |
Karet Nitril |
baja |
I |
G1/4 |
0,2 |
04 |
TL0522.10-212066 |
| 1～16 |
3,5 |
40 |
AL |
Karet Nitril |
baja |
P |
- |
0,2 |
03 |
TL0522.10-212078 |
| 2,5～25 |
4 |
40 |
AL |
Karet Nitril |
baja |
I |
G1/4 |
0,2 |
05 |
TL0522.10-224066 |
| 2,5～25 |
4 |
40 |
AL |
Karet Nitril |
baja |
P |
- |
0,2 |
03 |
TL0522.10-224278 |
| 4～40 |
4,5 |
40 |
AL |
Karet Nitril |
baja |
I |
G1/4 |
0,2 |
05 |
TL0522.10-228066 |
| 4～40 |
4,5 |
40 |
AL |
Karet Nitril |
baja |
P |
- |
0,2 |
03 |
TL0522.10-228078 |
Catatan: Dalam pekerjaan praktis, bahkan tekanan puncak sesaat tidak boleh melebihi nilai ini.
② Antarmuka I adalah ulir internal Antarmuka P adalah flensa.
01
02
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tetapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualansilinder udara, pengolahan sumber udara, katup solenoid, katup udara, katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai jenis baja tahan karat
,kuningan, pemrosesan bahan aluminium . seperti katup tekanan tinggiKatup / katup solenoid / katup listrik / katup air/ katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolik produk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik terkenal asli?
A: Ya, kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
Poin Fokus T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silindris dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silindris yang digunakan untuk sambungan non-penyegelan; Ulir PT adalah pipa kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan pipa kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, switching yang sering, kepala pilot masuk ke cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.T: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin Fokus Tindakan Pencegahan Lingkungan Suhu Tinggi
| Tindakan Pencegahan Lingkungan Dingin Ekstrem |
Segel |
Karet Fluor, PTFE |
| Nitril suhu rendah, karet silikon, poliuretan |
Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perawatan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
| Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
