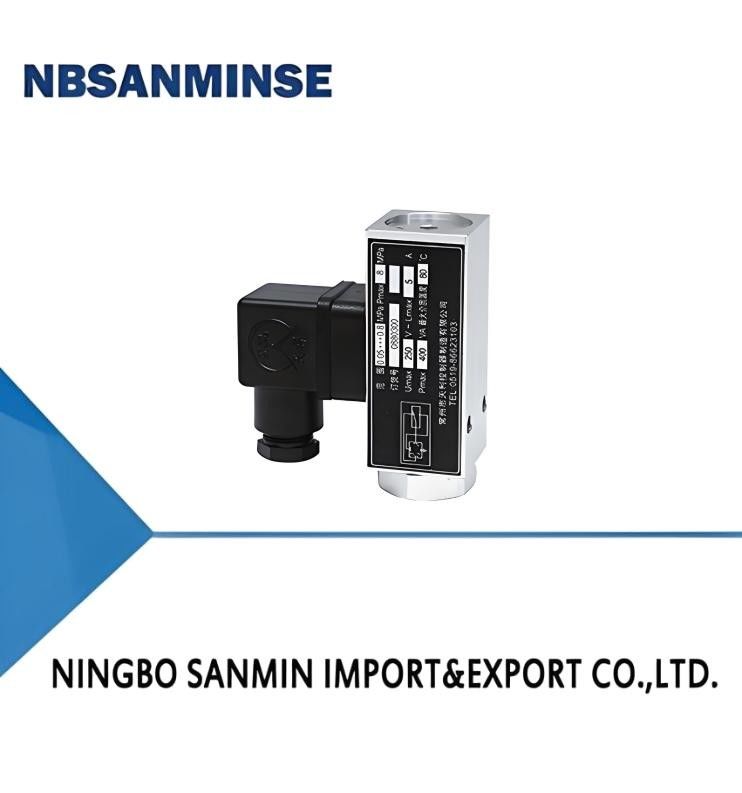

TL0022 regulator tekanan switch tekanan

Tempat asal:	Cina	Nama merek:	NBSANMINSE
Sertifikasi:	CE	Nomor model:	TL0022

Informasi Detail
Working viscosity:	<1×10－3m2/s	Switching element:	microswitch
Ambient temp.:	－25℃～55℃	Medium temp.:	－25℃～80℃

Deskripsi Produk

Gambaran umum
Switch/controller tekanan TL0022 menggunakan dua bentuk sensor: sensor diafragma dan sensor piston bebas kebocoran.
TL0022 pressure switch/pressure controller dapat digunakan untuk gas netral seperti udara dan gas, serta media cair seperti minyak pelumasan dan minyak bakar ringan.Nilai pengaturan pengontrol dapat disesuaikan dalam kisaran -0.1 sampai 1,6 MPa.
TL0022 sensor piston bebas kebocoran saklar tekanan/pengontrol tekanan dapat digunakan untuk media pelumasan netral seperti minyak hidrolik, minyak pelumasan, dan minyak bahan bakar ringan.Nilai pengaturan pengontrol dapat disesuaikan dalam kisaran 0.5-40MPa.
Desain kecil memungkinkan frekuensi switching tinggi 100 kali per menit dan resistensi getaran yang sangat baik.

Bermain Technical Performance

Viskositas kerja	< 1 kali 10^-3m²/s
Elemen beralih	Microswitch
Tingkat perlindungan yang disediakan oleh kandang	IP54 ((sesuai dengan DIN40050 dan setara dengan IP54 dalam GB4208)
Posisi pemasangan	Antarmuka tekanan secara vertikal ke bawah (memberi kesempatan untuk kemiringan 15 °)
Suhu lingkungan	-25°C55°C
Suhu rata-rata	-25°C 80°C
Kinerja anti getaran	Maksimal 100m/s²
Kesalahan pengulangan	≤2,5%
Kapasitas kontak	AC 220V 6A ((Resistif)

Spesifikasi
TL0022 kesalahan switching tidak dapat disesuaikan

Jangkauan penyesuaian nilai pengaturan (MPa)	Perbedaan beralih tidak lebih besar dari (MPa)	**tekanan yang diizinkan 1 (MPa)	Tekanan sensor material		Tipe antarmuka 2	Thread internal dari interface	Berat badan (kg)	Outline dimensi drawing number	Nomor order katalog
Jangkauan penyesuaian nilai pengaturan (MPa)	Perbedaan beralih tidak lebih besar dari (MPa)	**tekanan yang diizinkan 1 (MPa)	Casing	Cincin penyegelan	Tipe antarmuka 2	Thread internal dari interface	Berat badan (kg)	Outline dimensi drawing number	Nomor order katalog
-0,1 ¢0	0.02	8	AL	Karet nitril	Aku	G1/4	0.2	01	TL0022.10-106265
-0,1 ¢0	0.02	8	AL	Karet nitril	P	-	0.2	03	TL0022.10-106268
0.02 ¢ 0.2	0.04	8	AL	Karet nitril	Aku	G1/4	0.2	01	TL0022.10-149265
0.02 ¢ 0.2	0.04	8	AL	Karet nitril	P	-	0.2	03	TL0022.10-149268
0.05 ¢0.8	0.13	8	AL	Karet nitril	Aku	G1/4	0.2	01	TL0022.10-165265
0.05 ¢0.8	0.13	8	AL	Karet nitril	P	-	0.2	03	TL0022.10-165268
0.1 ¢1.6	0.24	8	AL	Karet nitril	Aku	G1/4	0.2	02	TL0022.10-176265
0.1 ¢1.6	0.24	8	AL	Karet nitril	P	-	0.2	03	TL0022.10-176268

TL0522 kesalahan beralih tidak dapat disesuaikan

Jangkauan penyesuaian nilai pengaturan (MPa)	Perbedaan beralih tidak lebih besar dari (MPa)	**tekanan yang diizinkan 1 (MPa)	Tekanan sensor material			Tipe antarmuka 2	Thread internal dari interface	Berat badan (kg)	Outline dimensi drawing number	Nomor order katalog
Jangkauan penyesuaian nilai pengaturan (MPa)	Perbedaan beralih tidak lebih besar dari (MPa)	**tekanan yang diizinkan 1 (MPa)	Casing	Cincin penyegelan	Piston	Tipe antarmuka 2	Thread internal dari interface	Berat badan (kg)	Outline dimensi drawing number	Nomor order katalog
0.5 ¢7	2	40	AL	Karet nitril	baja	Aku	G1/4	0.2	04	TL0522.10-201066
0.5 ¢7	2	40	AL	Karet nitril	baja	P	-	0.2	03	TL0522.10-201078
1 ¢ 16	3.5	40	AL	Karet nitril	baja	Aku	G1/4	0.2	04	TL0522.10-212066
1 ¢ 16	3.5	40	AL	Karet nitril	baja	P	-	0.2	03	TL0522.10-212078
2.5 ¢ 25	4	40	AL	Karet nitril	baja	Aku	G1/4	0.2	05	TL0522.10-224066
2.5 ¢ 25	4	40	AL	Karet nitril	baja	P	-	0.2	03	TL0522.10-224278
4 ¢ 40	4.5	40	AL	Karet nitril	baja	Aku	G1/4	0.2	05	TL0522.10-228066
4 ¢ 40	4.5	40	AL	Karet nitril	baja	P	-	0.2	03	TL0522.10-228078

Catatan: Dalam pekerjaan praktis, bahkan tekanan puncak singkat tidak dapat melebihi nilai ini.
2 I-interface adalah benang internal P-interface adalah flange

TL0022 regulator tekanan switch tekanan 0

TL0022 regulator tekanan switch tekanan 1
