Gambaran umum

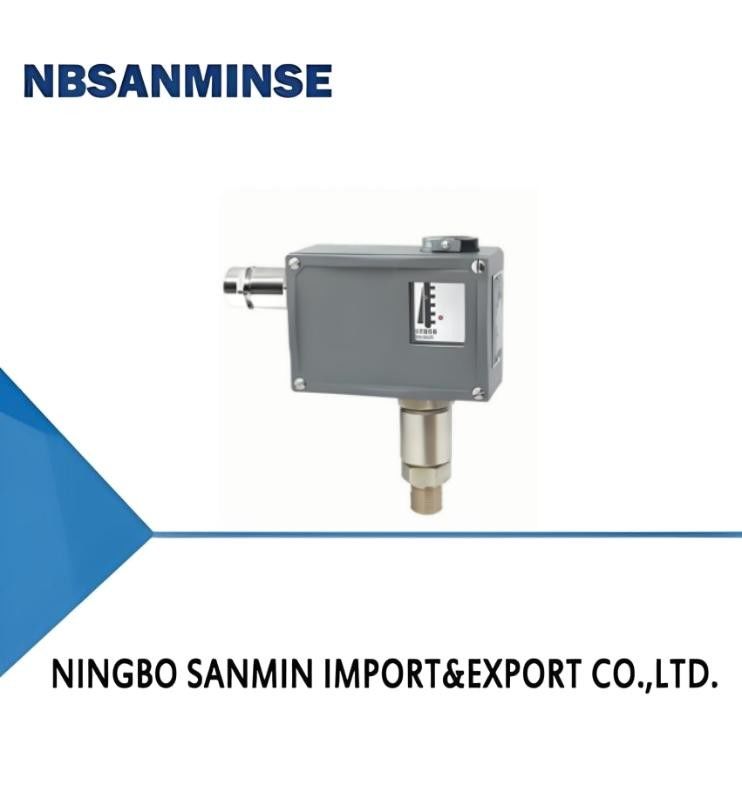

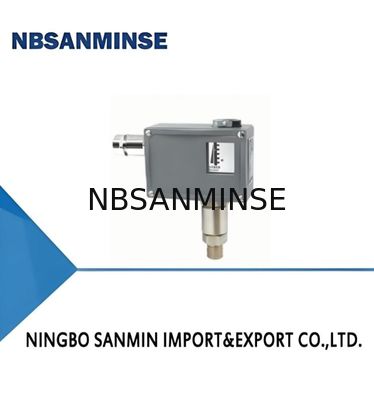

Switch tekanan TL5123 (tekanan tinggi) / regulator tekanan mengadopsi kombinasi sensor piston dan diafragma,yang dapat digunakan untuk udara terkompresi yang mengandung kabut minyak dan gas kabut minyak tidak korosif lainnya dan minyak hidrolik, emulsi minyak air, dan media cair menengah dengan kinerja pelumasan yang baik.
Nilai pengaturan saklar tekanan TL5123 (tekanan tinggi) / pengatur tekanan dapat disesuaikan, dengan kisaran pengaturan 0,3 ~ 40MPa.
Kinerja teknis utama
|
Umum |
Tipe tahan ledakan |
| Viskositas kerja |
< 1 × 10-3m2/s |
< 1 × 10-3m2/s |
| Elemen beralih |
Microswitch |
Saklar tertutup |
| Kelas tahan ledakan |
- |
Nomor sertifikat Exde II CT4T6: GYB24.1453X |
| Tingkat perlindungan yang diberikan oleh kandang |
Cincin tertutup dengan alur IP54, O-ring IP65 ((sesuai dengan DIN40050, setara dengan IP65 dalam GB4208) |
Cincin tertutup dengan alur IP54, O-ring IP65 (sesuai dengan DIN40050, setara dengan IP65 dalam GB4208) |
| Suhu lingkungan |
-20°C~40°C |
-20°C~40°C |
| Suhu rata-rata |
0°C~100°C |
0°C-120°C |
| Posisi pemasangan |
Antarmuka tekanan secara vertikal ke bawah (memberi kesempatan untuk kemiringan 15 °) |
Antarmuka tekanan secara vertikal ke bawah (memberi kesempatan untuk kemiringan 15 °) |
| Kinerja anti getaran |
Max:40 m/s2 |
Max:20 m/s2 |
| Kesalahan pengulangan |
≤2,5% |
≤2,5% |
| Kapasitas kontak |
AC 220V 6A ((Resistif) |
DC 250V 0,25A (Resistif) 60Wmax
AC 220V 6A ((Resistif) 1250VAmax |
Spesifikasi
TL5123 kesalahan beralih tidak dapat disesuaikan
Pengaturan rentang penyesuaian nilai
(MPa) |
Perbedaan pergantian tidak melebihi (MPa) |
**tekanan yang diizinkan 1 (MPa) |
Frekuensi beralih/
menit
|
Bahan sensor tekanan |
Benang antarmuka 2 |
Berat badan
(kg)
|
Nomor gambar ukuran garis besar |
Nomor katalog pesanan |
| Casing |
Diafragma |
Piston |
Umum |
Tipe tahan ledakan |
| 0.3?? 4 |
0.9 |
30 |
20 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.8 |
01 |
TL5123.10-191051 |
TL5123.50-191051 |
| 0.56.3 |
1.3 |
30 |
20 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.8 |
01 |
TL5123.10-200051 |
TL5123.50-200051 |
| 0.5 ¢10 |
1.6 |
30 |
20 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.8 |
01 |
TL5123.10-202051 |
TL5123.50-202051 |
| 0.5 ¢ 16 |
1.9 |
30 |
20 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.8 |
01 |
TL5123.10-203051 |
TL5123.50-203051 |
| 1 ¢ 25 |
2.5 |
30 |
30 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.8 |
02 |
TL5123.10-215051 |
TL5123.50-215051 |
| 1 ¢40 |
2.8 |
60 |
30 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.8 |
02 |
TL5123.10-216051 |
TL5123.50-216051 |
TL5123 perbedaan switch disesuaikan
Pengaturan rentang penyesuaian nilai
(MPa) |
Perbedaan pergantian tidak melebihi (MPa) |
**tekanan yang diizinkan 1 (MPa) |
Frekuensi beralih/
menit
|
Bahan sensor tekanan |
Benang antarmuka 2 |
Berat badan
(kg)
|
Nomor gambar ukuran garis besar |
Nomor katalog pesanan |
| Casing |
Diafragma |
Piston |
| 0.3?? 4 |
1.3 |
30 |
20 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.85 |
01 |
TL5123.00-191051 |
TL5123.40-191051 |
| 0.56.3 |
1.6 |
30 |
20 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.85 |
01 |
TL5123.00-200051 |
TL5123.40-200051 |
| 0.5 ¢10 |
1.6 |
30 |
20 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.85 |
01 |
TL5123.00-202051 |
TL5123.40-202051 |
| 0.5 ¢ 16 |
2.2 |
30 |
20 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.85 |
01 |
TL5123.00-203051 |
TL5123.40-203051 |
| 1 ¢ 25 |
2.8 |
30 |
30 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.85 |
02 |
TL5123.00-215051 |
TL5123.40-215051 |
| 1 ¢40 |
4 |
60 |
30 |
Perunggu |
VITON |
baja |
M20*1.5 |
0.85 |
02 |
TL5123.00-216051 |
TL5123.40-216051 |
Catatan: Dalam pekerjaan praktis, bahkan puncak tekanan singkat tidak diizinkan melebihi nilai ini.
2 Jika ada persyaratan khusus pada antarmuka, silakan tunjukkan dalam pesanan.
01
02
03
04
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi itu tergantung produk, Pls hubungi kami Ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa ruang lingkup bisnismu?
A: Lingkup bisnis kami adalahlayanan komponen otomatisasi eksportir dengan kontainer penuh, dan menjualSilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup motorisasi,katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyakpemasangan, pengukur tekananDan sebagainya.
P:WApa jenis produk yang bisa kau buat?
A: Kami dapat membuat berbagai jenis stainless steel, Kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/Silinder udara/ventil hidrolik/akumulator hidrolikproduk dan sebagainya.
T: Apakah produk dapat dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuat. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuat. tapi Anda perlu memberi kami otorisasi jika itu mungkin.
T: Bisakah Anda menyediakan produk merek instrumen pneumatik dan hidrolik terkenal asli?
A: Ya, kami dapat memasok seperti Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser dll.
P: Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah jaminan kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik?
A: Benang G silinder dan tidak menutup sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT kerucut,dan benang internal dan eksternal menjadi lebih ketat dan lebih ketat ketika diperketatPenutup dicapai melalui deformasi benang, dan sealant atau pita biasanya digunakan bersama-sama untuk meningkatkan efek penutup
G-thread adalah pipa lurus silinder yang digunakan untuk koneksi yang tidak tertutup; PT thread adalah tabung kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri;NPT juga tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana mengubah satuan tekanan: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kelelahan kumparan katup solenoid?
A: tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, inti katup dan masalah pegas,lingkungan panas, getaran berat dll.
P: Apa yang harus diperhatikan untuk komponen pneumatik dalam suhu tinggi atau lingkungan yang sangat dingin?
| Titik Fokus |
Tindakan Balap Lingkungan Suhu Tinggi |
Tindakan Balas Lingkungan yang Sangat Dingin |
| Segel |
Karet fluor, PTFE |
Nitril suhu rendah, karet silikon, poliuretan |
| Penggilingan |
Lemak sintetis suhu tinggi (volatilitas rendah) |
Lemak suhu rendah (titik tuang rendah, viskositas rendah) |
| Pengolahan Pasokan Udara |
Memperkuat pendinginan, penghapusan air yang efisien |
Pengeringan titik embun yang sangat rendah (tipe pendingin + adsorpsi), pelacakan panas |
| Komponen Logam |
Kliring ekspansi cadangan |
Pilih bahan dengan ketahanan suhu rendah, mencegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, disipasi panas, konsumsi daya rendah |
Menginstal kotak isolasi, pemanasan lokal, mencegah kondensasi dingin |
| Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat isolasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan isolasi panas |
