1, Tinjauan

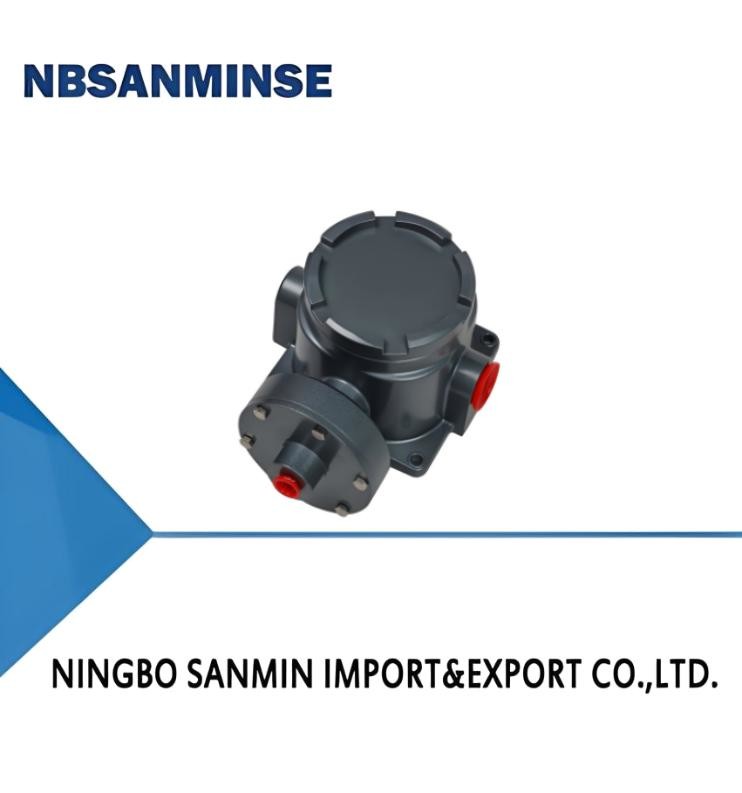

Prinsip kerja pengontrol tekanan tahan ledakan TXK terutama didasarkan pada deformasi elastis komponen uji (seperti diafragma), yang menggerakkan komponen fungsional (seperti sakelar mikro) untuk menghasilkan tindakan lompatan sakelar yang cepat melalui deformasi ini. Secara khusus, ketika tekanan medium yang diukur (dikontrol) diterapkan pada elemen pengujian, itu akan menyebabkan ujung bebas diafragma menghasilkan perpindahan elastis yang sesuai. Perpindahan ini kemudian akan menggerakkan tombol (batang pendorong) di sakelar mikro yang terhubung ke ujung pipa untuk menghasilkan tindakan yang sesuai. Ketika tekanan mencapai nilai kontrol yang ditetapkan, kontak sakelar akan beralih, menyebabkan sirkuit dalam sistem kontrol terputus atau terhubung, sehingga mencapai tujuan kontrol otomatis dan pensinyalan.
Pengontrol tekanan tahan ledakan TXK biasanya terdiri dari sistem pengukuran, perangkat kontrol, mekanisme penyesuaian, selubung, soket colokan, dll. Diafragma dalam sistem pengukuran merasakan perubahan tekanan melalui deformasi elastisnya, sementara sakelar mikro dalam perangkat kontrol merespons dengan cepat sinyal tekanan ini dan melakukan operasi on/off sirkuit. Desain ini memungkinkan pengontrol tekanan tahan ledakan beroperasi secara stabil di berbagai lingkungan industri, terutama dalam aplikasi yang membutuhkan keandalan dan keamanan tinggi.
2, Kinerja Teknis
|
Viskositas Kerja
|
<1 × 10－3m2/s
|
Suhu Medium
|
0～80℃
|
|
Elemen Switching
|
sakelar mikro
|
Kinerja Anti-Getaran
|
20m/s2
|
|
Tingkat tahan ledakan debu
|
Exdb Ⅱ CT4～T6 Gb
|
Nomor sertifikat tahan ledakan
|
GYB24.2900X
|
|
Tingkat perlindungan yang diberikan oleh selubung
|
IP66(Sesuai dengan DIN40050 dan setara dengan IP66 dalam GB4208)
|
Kesalahan pengulangan
|
0.5% atau 1%
|
|
Suhu Lingkungan
|
-40℃~60℃
|
Kapasitas Kontak
|
AC 220V 6A(Resistif)
|
3, Spesifikasi
|
Rentang penyesuaian nilai pengaturan tekanan
|
Perbedaan switching tidak lebih besar dari
|
**Tekanan yang Diizinkan (Mpa)
|
Dimensi Eksternal
|
Frekuensi switching/menit
|
Bahan Membran
|
Benang internal antarmuka
|
|
-100~0KPa
|
2KPa
|
1.3
|
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
-100~ 100KPa
|
2KPa
|
1.3
|
02
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
0~ 100KPa
|
2KPa
|
1.3
|
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
5~ 170KPa
|
2KPa
|
1.3
|
02
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
5~210KPa
|
4.5KPa
|
1.3
|
01
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
10~350KPa
|
3KPa
|
1.3
|
02
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
20~700KPa
|
12KPa
|
5
|
01
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
0.15~ 1.2MPa
|
0.02MPa
|
5
|
01
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
0.25~2.5MPa
|
0.04MPa
|
5
|
01
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
0.37~3.7MPa
|
0.08MPa
|
6
|
01
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
0.7~7MPa
|
0. 12MPa
|
9
|
01
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
1.2~ 12MPa
|
0. 15MPa
|
17.5
|
01
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
|
3.5~27.5MPa
|
1MPa
|
34
|
01
|
30
|
Baja tahan karat atau poliimida
|
NPT1/4
|
4, Tabel Pemilihan
|
TXK - □ □ - □ - □ - □
1 2 3 4 5
|
|
1. Bentuk Produk
|
|
01
|
konvensi
|
02
|
kontak ganda
|
|
EEx d
|
|
04
|
Tekanan diferensial rendah
|
05
|
Tekanan diferensial atas dan bawah
|
06
|
Tekanan hidrostatik tinggi
|
|
07
|
tungku
|
|
|
|
|
|
2. Selubung
|
|
NN
|
Gaya biasa
|
RN
|
Model kontak ganda
|
LC
|
Model tahan ledakan biasa
|
|
B
|
Model tahan ledakan dengan jendela pandang kecil
|
AL
|
Selubung tungku
|
|
|
|
3. Tipe Diafragma
|
|
01
|
poli
|
02
|
baja tahan karat
|
|
karet
|
|
4. Benang penghubung (dapat disesuaikan sesuai kebutuhan)
|
|
01
|
NPT1/4 内
|
|
|
|
|
|
5. Rentang
|
Merujuk pada tabel perbandingan rentang
|
|
Contoh pemilihan: TXK-03LC-02-01-005
Pengontrol tahan ledakan TXK, bentuk produk: tahan ledakan, selubung: tipe tahan ledakan biasa, bentuk diafragma: baja tahan karat, benang koneksi: NPT1/4 internal, rentang: 0.25-2.5MPa.
|
Tabel perbandingan rentang
|
kode
|
rentang
|
catatan
|
kode
|
rentang
|
catatan
|
|
001
|
3.5-27.5MPa
|
Tekanan konvensional
|
002
|
1.2-12MPa
|
Tekanan konvensional
|
|
003
|
0.7-7MPa
|
Tekanan konvensional
|
004
|
0.37-3.7MPa
|
Tekanan konvensional
|
|
005
|
0.25-2.5MPa
|
Tekanan konvensional
|
006
|
0.15-1.2MPa
|
Tekanan konvensional
|
|
007
|
20-700KPa
|
Tekanan konvensional
|
008
|
10-350KPa
|
Tekanan konvensional
|
|
009
|
5-210KPa
|
Tekanan konvensional
|
010
|
5-170KPa
|
Tekanan konvensional
|
|
011
|
0-100KPa
|
Tekanan konvensional
|
012
|
﹣100-0KPa
|
Tekanan konvensional
|
|
013
|
﹣100-100KPa
|
Tekanan konvensional
|
014
|
25KPa
|
Tekanan hidrostatik tinggi
|
|
015
|
0-60KPa
|
Tekanan diferensial rendah
|
016
|
20-200KPa
|
Tekanan diferensial rendah
|
|
017
|
50-500KPa
|
Tekanan diferensial rendah
|
018
|
﹣0.5-0.5KPa
|
Tekanan diferensial tungku
|
|
019
|
﹣3-3KPa
|
Tekanan diferensial tungku
|
020
|
﹣6-6KPa
|
Tekanan diferensial tungku
|
|
021
|
﹣12-12KPa
|
Tekanan diferensial tungku
|
|
|
|
5, Metode debugging dan diagram pengkabelan sakelar
Kembalikan mur penyesuaian ke keadaan lemah dasar, sambungkan kabel C, NO, NC sakelar ke lampu sinyal. Amati status lampu sinyal, sambungkan lampu sinyal ke lampu hijau (C adalah terminal umum, dan ketika C dan NO terhubung di pabrik, lampu hijau akan menyala), dan sesuaikan mur penyesuaian naik turun sesuai dengan indikator titik setel untuk mengaturnya ke titik setel yang diinginkan. (Tekanan ke bawah meningkat, tekanan ke atas menurun)
6, Dimensi penampilan dan instalasi
01
02
