1, Ringkasan

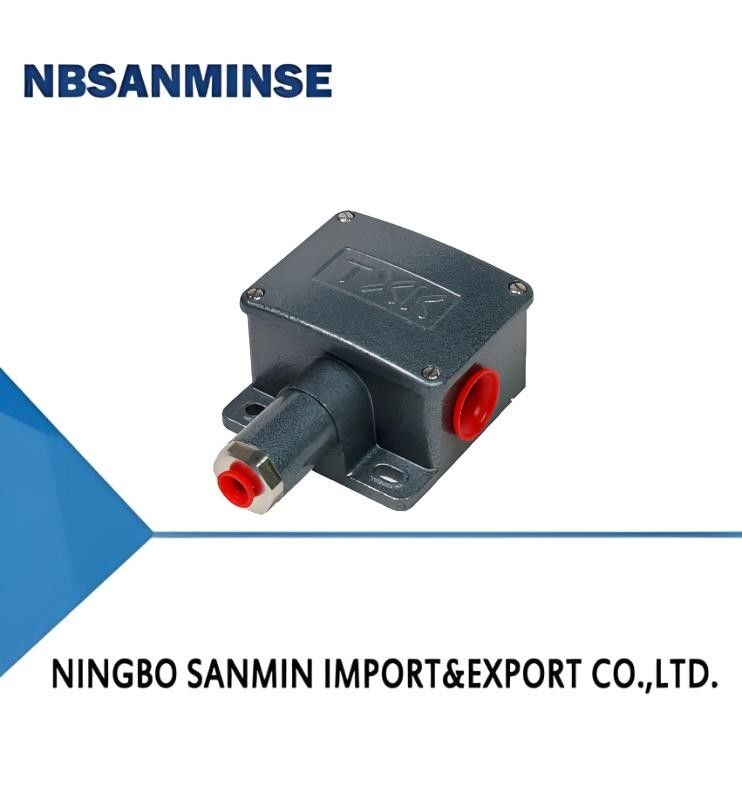

TXK pressure switch adalah instrumen instalasi di tempat yang dapat diandalkan.yang memiliki ketahanan seismik dan tekanan berlebihan yang sangat baikBanyak digunakan di industri seperti minyak bumi, kimia, tenaga panas, termoelektrik, metalurgi, farmasi, dll.Jangkauan cakupannya adalah -0.1MPa ~ 27.5MPa.
2, Kinerja teknis
|
Viskositas kerja
|
1x10-3m2/s
|
|
Elemen beralih
|
Microswitch
|
|
Kualifikasi kandang
|
IP65
|
|
Suhu lingkungan
|
-20°C-60°C
|
|
Suhu rata-rata
|
0°C-80°C
|
|
Kinerja anti getaran
|
40m/s²
|
|
Kesalahan pengulangan
|
1%atau00,5%
|
|
Kapasitas kontak
|
Max 220V AC, ≤5A
|
3, Spesifikasi
|
Jangkauan penyesuaian nilai pengaturan tekanan
|
Perbedaan beralih tidak lebih besar dari
|
**Tekanan yang diizinkan (Mpa)
|
Dimensi eksternal
|
Frekuensi beralih/menit
|
Bahan membran
|
Utas internal antarmuka
|
|
-100 ~ 0KPa
|
3KPa
|
1.3
|
03
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
-100 ~ 100KPa
|
3KPa
|
1.3
|
02
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
0 ~ 100KPa
|
3KPa
|
1.3
|
03
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
5 ~ 170KPa
|
2KPa
|
1.3
|
02
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
5 ~ 210KPa
|
5KPa
|
1.3
|
01
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
10 ~ 350KPa
|
4KPa
|
1.3
|
02
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
20 ~ 700KPa
|
15KPa
|
1.5
|
01
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
0.15 ~ 1.2MPa
|
0.02MPa
|
3
|
01
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
0.25 ~ 2.5MPa
|
0.04MPa
|
5
|
01
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
0.37 ~ 3.7MPa
|
0.08MPa
|
6
|
01
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
0.7 ~ 7MPa
|
0.12MPa
|
10
|
01
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
1.2~12MPa
|
0.15MPa
|
17.5
|
01
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
|
3.5 ~ 27.5MPa
|
1MPa
|
34
|
01
|
30
|
Baja tahan karat atau poliamida
|
NPT1/4
|
4, Tabel Pilihan
|
TXK -□ □-□-□-□
1 2 3 4 5
|
|
1. Bentuk produk
|
|
01
|
konvensi
|
02
|
kontak ganda
|
03
|
EEx d
|
|
04
|
Tekanan diferensial rendah
|
05
|
Tekanan diferensial atas dan bawah
|
06
|
Tekanan hidrostatik tinggi
|
|
07
|
tungku
|
|
|
|
|
|
2. Kerang
|
|
NN
|
Gaya reguler
|
RN
|
Model kontak ganda
|
LC
|
Model tahan ledakan biasa
|
|
B
|
Model tahan ledakan dengan jendela pandang kecil
|
AL
|
Kerang tungku
|
|
|
|
3Jenis diafragma
|
|
01
|
poli
|
02
|
baja tahan karat
|
03
|
karet
|
|
4. Benang penghubung (bisa disesuaikan sesuai kebutuhan)
|
|
01
|
NPT1/4 dalam
|
|
|
|
|
|
5Jangkauan.
|
Lihat tabel perbandingan kisaran
|
|
Contoh pemilihan: TXK-01NN-02-01-001
Pengatur tekanan TXK, bentuk produk: biasa, cangkang: biasa, bentuk diafragma: stainless steel, benang sambungan: NPT1/4 internal, kisaran: 3.5-27.5MPa.
|
Tabel perbandingan kisaran
|
Kode
|
Jangkauan
|
Catatan
|
Kode
|
Jangkauan
|
Catatan
|
|
001
|
3.5-27.5MPa
|
Tekanan konvensional
|
002
|
1.2-12MPa
|
Tekanan konvensional
|
|
003
|
0.7-7MPa
|
Tekanan konvensional
|
004
|
0.37-3.7MPa
|
Tekanan konvensional
|
|
005
|
0.25-2.5MPa
|
Tekanan konvensional
|
006
|
0.15-1.2MPa
|
Tekanan konvensional
|
|
007
|
20-700KPa
|
Tekanan konvensional
|
008
|
10-350KPa
|
Tekanan konvensional
|
|
009
|
5-210KPa
|
Tekanan konvensional
|
010
|
5-170KPa
|
Tekanan konvensional
|
|
011
|
0-100KPa
|
Tekanan konvensional
|
012
|
-100-0KPa
|
Tekanan konvensional
|
|
013
|
-100-100KPa
|
Tekanan konvensional
|
014
|
25KPa
|
Tekanan hidrostatik tinggi
|
|
015
|
0-60KPa
|
Tekanan diferensial rendah
|
016
|
20-200KPa
|
Tekanan diferensial rendah
|
|
017
|
50-500KPa
|
Tekanan diferensial rendah
|
018
|
-0,5-0,5KPa
|
Tekanan diferensial tungku
|
|
019
|
-3-3KPa
|
Tekanan diferensial tungku
|
020
|
-6-6KPa
|
Tekanan diferensial tungku
|
|
021
|
-12-12KPa
|
Tekanan diferensial tungku
|
|
|
|
5, Metode debugging dan diagram kabel switch
Kembalikan kacang pengatur ke keadaan lemah dasar, menghubungkan kabel C, NO, NC dari saklar ke lampu sinyal.menghubungkan lampu sinyal ke lampu hijau (C adalah terminal umum, dan ketika C dihubungkan ke NC di pabrik, lampu hijau akan menyala), dan mengatur kacang penyesuaian ke atas dan ke bawah sesuai dengan indikator titik pengaturan untuk mengaturnya ke titik pengaturan yang diinginkan.(tekanan ke bawah meningkat dan tekanan ke atas menurun).
6, Penampilan dan dimensi instalasi
01
02
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi itu tergantung produk, Pls hubungi kami Ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa ruang lingkup bisnismu?
A: Lingkup bisnis kami adalahlayanan komponen otomatisasi eksportir dengan kontainer penuh, dan menjualSilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup motorisasi,katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyakpemasangan, pengukur tekananDan sebagainya.
P:WApa jenis produk yang bisa kau buat?
A: Kami dapat membuat berbagai jenis stainless steel, Kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/Silinder udara/ventil hidrolik/akumulator hidrolikproduk dan sebagainya.
T: Apakah produk dapat dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuat. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuat. tapi Anda perlu memberi kami otorisasi jika itu mungkin.
T: Bisakah Anda menyediakan produk merek instrumen pneumatik dan hidrolik terkenal asli?
A: Ya, kami dapat memasok seperti Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser dll.
P: Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah jaminan kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik?
A: Benang G silinder dan tidak menutup sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT kerucut,dan benang internal dan eksternal menjadi lebih ketat dan lebih ketat ketika diperketatPenutup dicapai melalui deformasi benang, dan sealant atau pita biasanya digunakan bersama-sama untuk meningkatkan efek penutup
G-thread adalah pipa lurus silinder yang digunakan untuk koneksi yang tidak tertutup; PT thread adalah tabung kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri;NPT juga tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana mengubah satuan tekanan: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kelelahan kumparan katup solenoid?
A: tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, inti katup dan masalah pegas,lingkungan panas, getaran berat dll.
P: Apa yang harus diperhatikan untuk komponen pneumatik dalam suhu tinggi atau lingkungan yang sangat dingin?
| Titik Fokus |
Tindakan Balap Lingkungan Suhu Tinggi |
Tindakan Balas Lingkungan yang Sangat Dingin |
| Segel |
Karet fluor, PTFE |
Nitril suhu rendah, karet silikon, poliuretan |
| Penggilingan |
Lemak sintetis suhu tinggi (volatilitas rendah) |
Lemak suhu rendah (titik tuang rendah, viskositas rendah) |
| Pengolahan Pasokan Udara |
Memperkuat pendinginan, penghapusan air yang efisien |
Pengeringan titik embun yang sangat rendah (tipe pendingin + adsorpsi), pelacakan panas |
| Komponen Logam |
Kliring ekspansi cadangan |
Pilih bahan dengan ketahanan suhu rendah, mencegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, disipasi panas, konsumsi daya rendah |
Menginstal kotak isolasi, pemanasan lokal, mencegah kondensasi dingin |
| Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat isolasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan isolasi panas |
03
