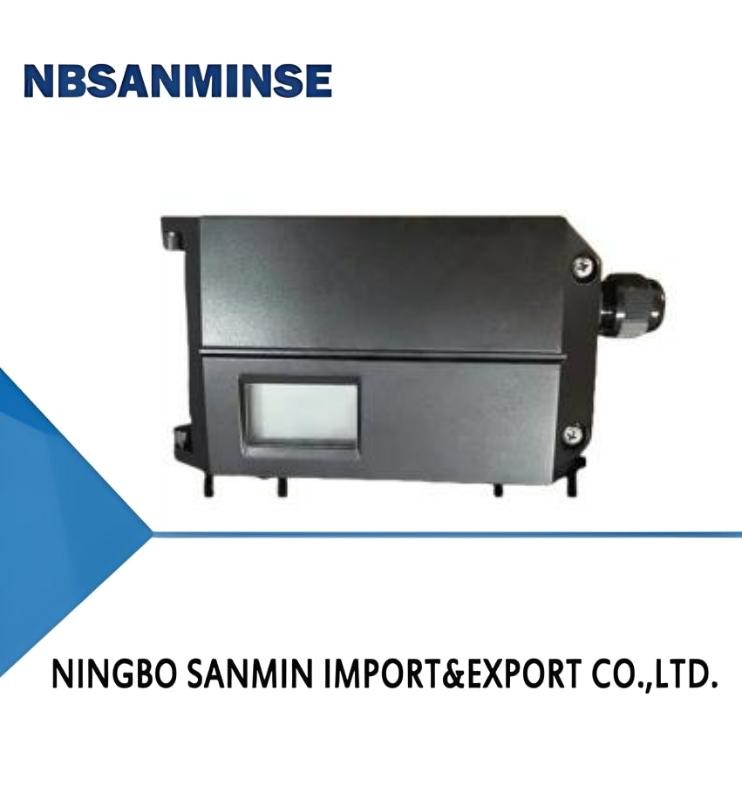

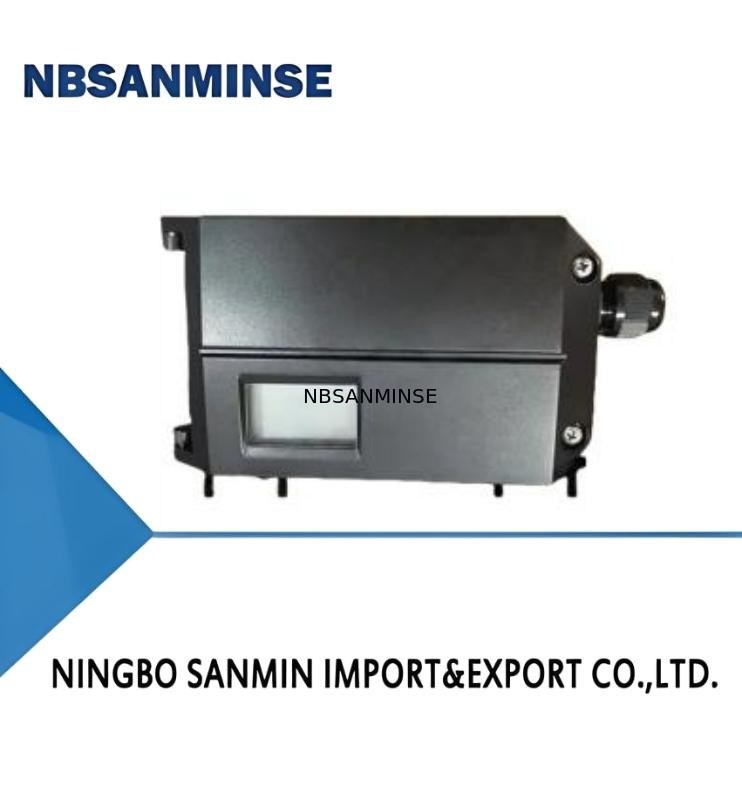

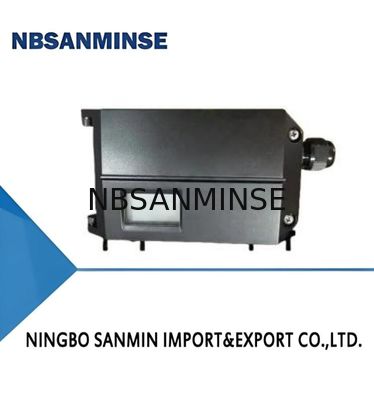

| Seri CN8000 dari positioner katup listrik cerdas |
|
1. Baca petunjuk pemasangan dengan saksama sebelum memasang positioner. Pasang positioner sesuai dengan persyaratan pemasangan yang dijelaskan. Harap perhatikan beberapa poin penting pemasangan. Misalnya, konfirmasikan posisi awal positioner atau poros umpan balik dari sensor tipe jarak jauh sebelum pemasangan. Jangan memutar poros umpan balik 360° selama proses pemasangan. Untuk positioner travel lurus konvensional, pastikan bidang atas casing positioner tegak lurus dengan poros utama katup. Dalam rentang langkah katup, sudut putar batang umpan balik positioner memenuhi persyaratan pemasangan.
2. Setelah memasang positioner pada katup, sambungkan sumber udara dan kabel listrik. Pastikan tekanan sumber udara dapat membuka katup sepenuhnya. Masukkan sinyal 4-20mA untuk memberi daya pada positioner.
3. Saat positioner diberi daya, sistem berada dalam keadaan belum diinisialisasi sebelum fungsi inisialisasi selesai. Indikasi tampilan adalah NOINI, dan antarmuka pertama menampilkan nilai persentase sensor.
|
|
Tinjauan Produk
Positioner katup elektro-pneumatik cerdas seri CN8000 digunakan bersama dengan aktuator pneumatik. Mereka menerima sinyal arus DC 4-20mA dari sistem kontrol otomatis untuk mendapatkan titik setel kontrol posisi katup. Sementara itu, mereka mengumpulkan sinyal dari sensor posisi untuk mendapatkan posisi katup aktual. Melalui pemrosesan komputasi perangkat lunak kontrol untuk kedua nilai ini, mereka mengontrol pemasukan dan pembuangan udara aktuator pneumatik, menggerakkan posisi katup untuk mencapai titik setel.
|
| Jenis Pemasangan |
Langkah linier konvensional |
| Langkah linier tipe jarak jauh |
| Langkah sudut konvensional |
| Langkah sudut tipe jarak jauh |
| Tipe terpisah |
| Persyaratan sumberksiTindakan |
Tindakan tunggal |
| Tindakan ganda |
| Deskripsi |
Tidak tahan ledakan |
| Ex ia IIC T4/T6 Ga |
| Ex d IIC T6 Gb |
| Sinyal Umpan Balik |
Ada |
| Status Mati Daya |
| HARTKomunikasiTidak ada |
Ada |
| Status Mati Daya |
| 120ΩBraketTidak ada |
Ada |
| Braket langkah sudut |
| Komponen pengukur tekanan |
| Tidak ada |
Ada |
| Status Mati Daya |
| Reset |
Tahan posisi |
| Suhu ambien minimum |
| -20°C |
-40°C |
| Bahan Casing |
| A |
Persyaratan sumberSinyal |
| Antarmuka listrik4-20mA DCArus kerja minimum3.8mA |
Impedansi masukan |
| 120ΩSuhu ambien |
Versi umum: -20°C ~ + 70°C |
| Versi suhu rendah: -40°C ~ + 70°CSuhu tahan ledakan maksimum di lingkungan T4 adalah + 60°C. Suhu tahan ledakan maksimum di lingkungan T6 adalah + 40°C |
Udara |
| Persyaratan sumberKepatuhan dengan ISO 8573-1 |
Ukuran dan kepadatan partikel padat: kelas 3
Titik embun: kelas 3
Kandungan minyak: kelas 3
|
|
Ketahanan getaran0.15mm, 10Hz-60Hz, 20 siklus / sumbu
|
20 m/s², 60Hz-500Hz, 20 siklus / sumbu
Rentang yang direkomendasikan untuk operasi berkelanjutan dari seluruh katup kontrol 20m/s² tanpa puncak resonansi
Tekanan sumber udara
0.14-0.7MPa
|
|
Laju aliran
|
Masukan
2 bar: 4,8 Nm³/jam
4 bar: 8,0 Nm³/jam
|
| 6 bar: 11,2 Nm³/jam |
Buangan (reset) |
| 2 Bar: 5,9 Nm³/jam |
4 bar: 9,8 Nm³/jam
6 bar: 13,7 Nm³/jam
Buangan (
tahan-
posisi)
2 bar: 6,6 Nm³/jam
4 bar: 11,1 Nm³/jam
6 bar: 15,6 Nm³/jam
Konsumsi udara keadaan stabil≤0,4L/menitKesalahan dasar
≤1,0%
Histeresis
≤1,0%
|
| Antarmuka listrikM20×1,5Antarmuka pneumatikG1/4 |
Berat |
| 2,0 kgTingkat perlindungan |
Ex 1a IIC T4/T6 Ga |
| Tingkat Tahan Ledakan |
Ex 1a IIC T4/T6 Ga |
| Saluran masuk sumber udara |
Deskripsi |
| T: Apa cakupan bisnis Anda? |
Sinyal pengaturan 4-20 mA + |
| T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?Sinyal pengaturan 4-20 mA- |
OUT+ |
| Modul sinyal umpan balik 18-30V DC +OUT-Output sinyal umpan balik modul 4-20 mA |
Antarmuka pneumatik |
| Deskripsi |
SUP |
|
Saluran masuk sumber udara |
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualan |
| OUT2 |
Lubang udara pilot 2, digunakan selama aksi ganda |
| T: Bisakah Anda menawarkan sampel gratis? |
A: Ya, |
| tetapi tergantung produk, |
Silakan hubungi kami |
| ina@pneuhydr.com |
atau whatsapp 0086 15168536055 |
|
T: Apa cakupan bisnis Anda? |
A: Cakupan bisnis kami adalahlayanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualan |
| silinder udara, pengolahan sumber udara, katup solenoid, |
katup udara, |
| katup bermotor, |
katup kuningan, katup hidrolik, silinder hidrolik, |
| fitting udara dan oli, |
pengukur tekanan |
dll.
T: Jenis produk apa yang bisa Anda buat? A: Kami dapat membuat berbagai jenis pemrosesan bahan stainless steel, kuningan, aluminium. seperti katup tekanan tinggi / katup solenoid / katup listrik / katup air / katup pneumatik / silinder udara / katup hidrolik / produk akumulator hidrolik dan sebagainya. T: Bisakah produk dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen asli yang terkenal?A: Ya, kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.T:Apakah ada garansi yang tersedia?A: Ya, biasanya produk adalah garansi kualitas satu tahun.T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G? A:Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau pita biasanya digunakan bersama untuk meningkatkan efek penyegelanUlir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika UtaraT: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kgT: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?A: Tegangan dan hz yang salah, sering berganti, kepala pilot masuk cairan, masalah inti dan pegas katup, lingkungan panas, getaran berat, dll.
T:Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? Poin FokusTindakan Pencegahan Lingkungan Suhu TinggiTindakan Pencegahan Lingkungan Dingin EkstremSegel Karet fluor, PTFENitrile suhu rendah, karet silikon, poliuretanPelumasanGemuk sintetis suhu tinggi (volatilitas rendah)Gemuk suhu rendah (titik tuang rendah, viskositas rendah)Perawatan Pasokan UdaraPerkuat pendinginan, penghilangan air yang efisien
Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas
Komponen Logam
Cadangkan celah ekspansi
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin
Pemasangan
Jauhkan dari sumber panas, tambahkan pelat insulasi panas Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal
