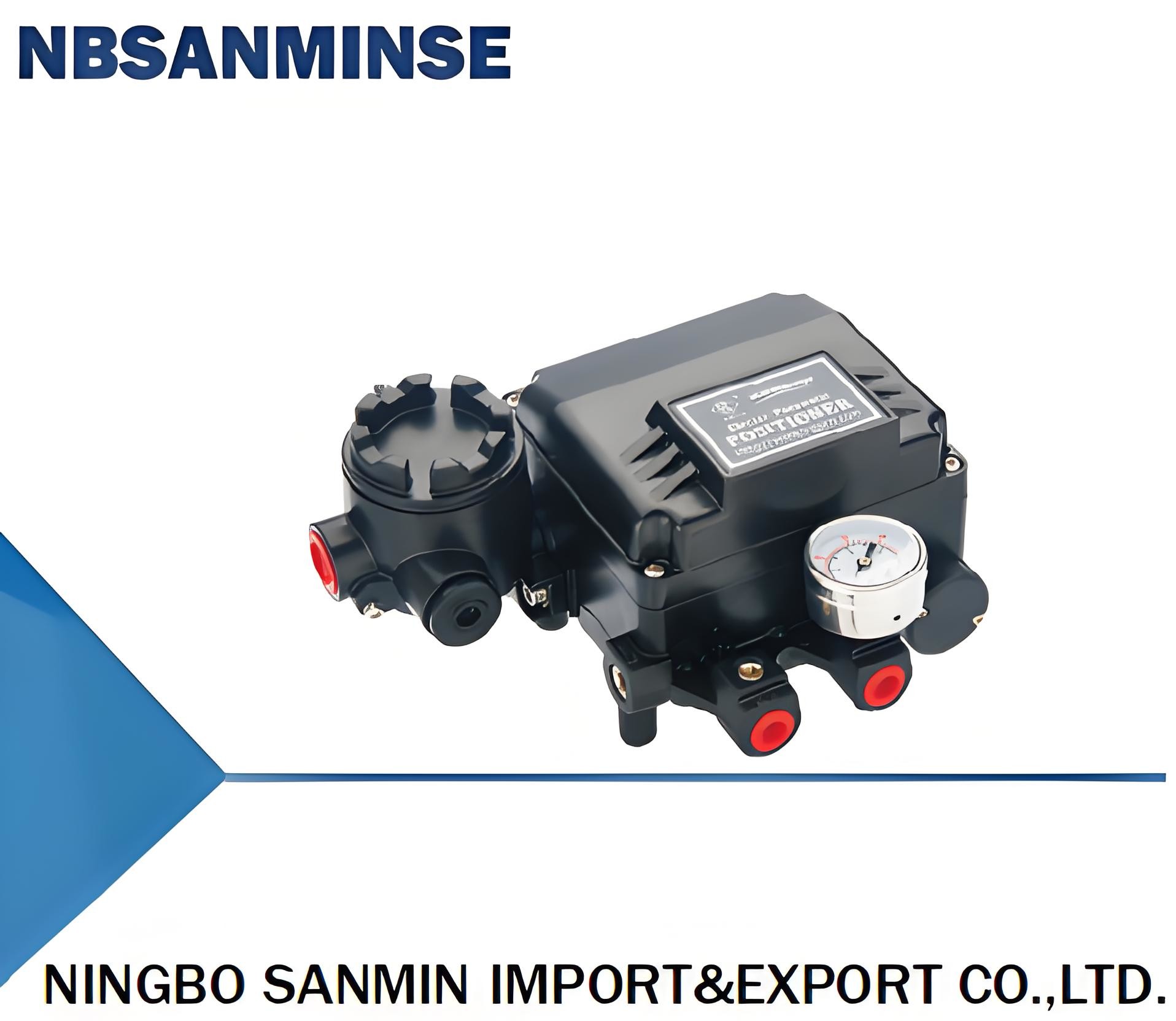

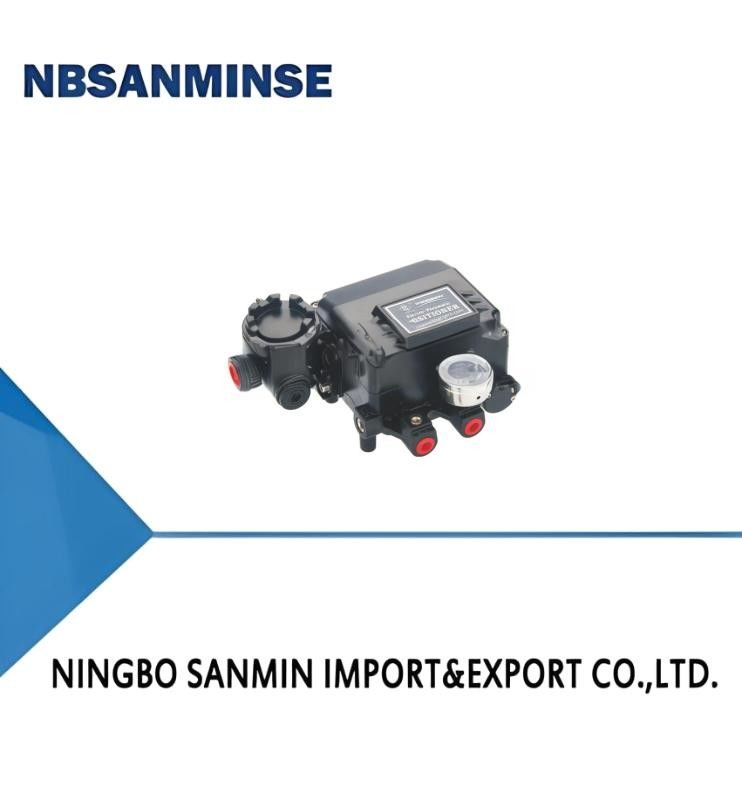

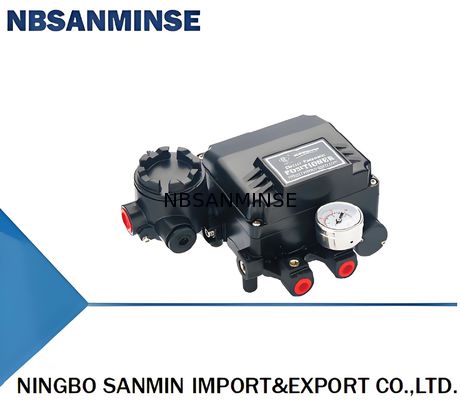

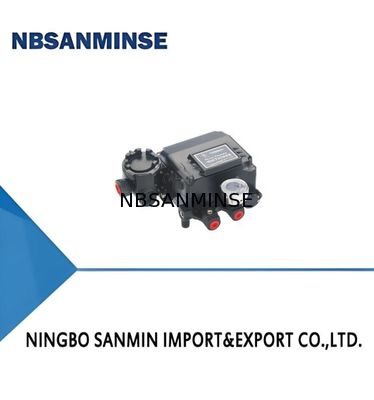

Seri YT1000 elektrik dan pelacak katup gas |
|
|
1.Melalui sertifikasi CE
2.Melalui sertifikasi tingkat tahan ledakan (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb)
3.Melalui sertifikasi rating IP66
4.Dengan getaran tinggi (tidak ada pengaruh dalam 5 - 200 Hz)
5.Antarmuka listrik berbentuk pori, koneksi ke segala arah
6.Kalibrasi sederhana, mudah diimplementasikan, konversi reaksi
7.Tidak perlu diubah, 1/2 bagian yang sama dapat menyelesaikan kontrol
8.Desain struktur modular untuk suku cadang, mudah diperbaiki dan dirawat
|
Pertama, Tinjauan Produk
Posisioner listrik seri YT 1000 dan katup kontrol pneumatik, membentuk sirkuit kontrol loop tertutup. Untuk mengonversi sinyal arus searah yang diberikan sistem kontrol untuk menggerakkan katup gas. Pada saat yang sama, sesuai dengan umpan balik regulator bukaan, posisi katup dapat diposisikan dengan benar sesuai dengan sinyal kontrol keluaran sistem. Pelacak listrik tersedia dalam tipe aksi tunggal (tipe pengembalian pegas) dan aktuator pneumatik aksi ganda. |
| YT-1000L Linier |
YT1000L |
YT1000R |
| proyek |
Perjalanan lurus |
Perjalanan sudut |
| Aksi tunggal |
Aksi ganda |
Aksi tunggal |
Aksi ganda |
| Sinyal masukan |
4~20mA DC |
| Impedansi |
250±15Q |
| Tekanan suplai |
1.4~7kgf/cm2(20~100psi) |
| Langkah |
10~150mm 0~90° |
| Antarmukasaluran udara |
NPT1/4 |
|
IP66pengukur tekanan
NPT1/8Antarmuka daya
|
NPT1/2(G1/2) |
| Tingkat tahan ledakan |
Ex dmbⅡB(C)T6 Gb,Ex ia ⅡB(C)T6 Gb |
| 1 10~40mm(Linier) |
perlindungan |
| IP66Suhulingkungan |
-20℃~70℃ |
| Linearitas±1%F.S±2%FS |
Histeresis |
| ±1%F.SSensitivitas |
±0.2%F.S±0.5%F.S |
| Pengulangan |
±0.5% |
| Konsumsiudara |
3LPM(Sup=1.4kgf/cm2,20psi) |
| Kapasitas |
aliran |
| 80LPM(Sup=1.4kgf/cm2,20psi)Bahan |
Aluminium cor |
| Berat2.7kg(6 lb)2.8kg(6.2 Ib)M |
odel |
| YT-1000Jenis aksi |
Tingkat tahan ledakan |
| T:Lubang pembuangan katup pilot |
Opsi |
| YT-1000L Linier |
S Aksi tunggal |
M Ex dmbⅡBT6 Gb |
1 10~40mm(Linier) |
M6x40L (Tipe putar) |
1 Volume aktuator kurang dari 90cm³ |
0 Tidak |
| R Tipe putar |
D Aksi ganda |
C Ex dmb ⅡCT6 Gb |
2 40~70mm(Linier) |
M6x63L (Tipe putar)
2 Volume aktuator 90-180 cm ³
|
1 +PTM(umpan balik posisi katup bawaan) |
I Ex iaⅡBT6G b |
| 3 70~100 mm (Linier) |
M840L (Tipe putar) |
3 Volume aktuator lebih besar dari 180cm³ |
2 +PTM(Umpan balik posisi katup eksternal)
P EX iaⅡC16G b
|
4 100-130 mm (Linier) |
M863L (Tipe putar) |
|
|
3 +L/S (Sakelar batas bawaan) |
N Tidak tahan ledakan
5 130-150 mm (Linier)
|
NAMUR(Tipe putar) |
4 +L/S(Sakelar batas eksternal) |
|
|
5+PTM+L/S(Umpan balik posisi katup bawaan dan sakelar batas) |
T: Bisakah Anda menawarkan sampel gratis?
A: Ya,
|
|
tetapi tergantung produk, |
|
|
Silakan hubungi kami |
ina@pneuhydr.com
atau whatsapp 0086 15168536055
|
|
T: Apa cakupan bisnis Anda? |
|
|
|
|
|
|
A: Cakupan bisnis kami adalah |
layanan eksportir suku cadang otomasi dengan kontainer penuh, dan menjual
silinder udara, pengolahan sumber udara, katup solenoid, katup udara, katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, fitting udara dan oli
, pengukur tekanan dll.T:Jenis produk apa yang bisa Anda buat?A: Kami dapat membuat berbagai jenis pemrosesan bahan baja tahan karat,kuningan, aluminium. seperti katup tekanan tinggi / katup solenoid / katup listrik / katup air / katup pneumatik / silinder udara / katup hidrolik / produk akumulator hidrolik dan sebagainya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.T:Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah garansi kualitas satu tahun.T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G? A:Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelanUlir G adalah pipa lurus silinder yang digunakan untuk koneksi non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika UtaraT: Cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kgT: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk cairan, masalah inti katup dan pegas,lingkunganpanas, getaran berat dll.T:Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Poin Fokus
Tindakan Pencegahan Lingkungan Suhu Tinggi
Tindakan Pencegahan Lingkungan Dingin Ekstrem
Segel
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin Karet nitril suhu rendah, karet silikon, poliuretan
Pelumasan
Gemuk sintetis suhu tinggi (volatilitas rendah)
Gemuk suhu rendah (titik tuang rendah, viskositas rendah) Perawatan Pasokan Udara
Perkuat pendinginan, penghilangan air yang efisien
Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas
Komponen Logam
Cadangkan celah ekspansi
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dinginKomponen Kontrol Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin Instalasi
| Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
