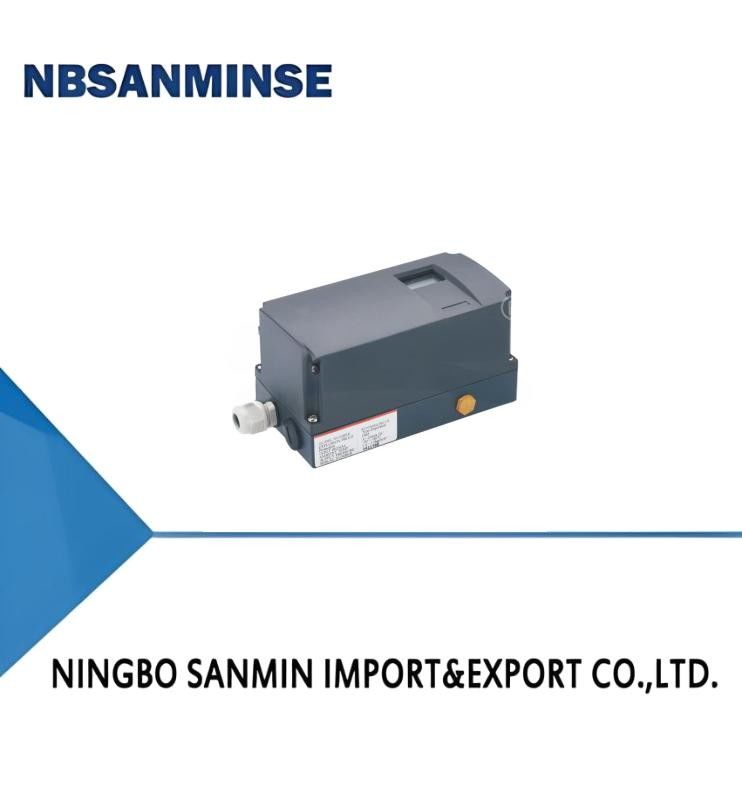

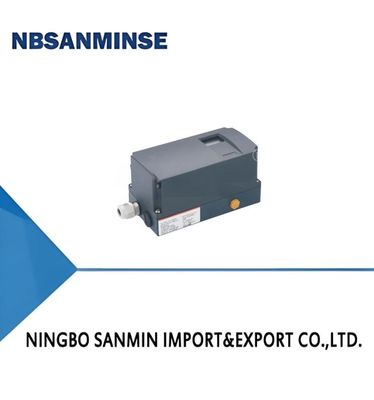

CN5000 pemantauan katup listrik cerdas |
|
|
1, Lokator ini internal kontrol digital penuh, keandalan tinggi, stabilitas yang baik, volume kecil, berat ringan dll
2. Mudah debugging. Tanpa alat apapun, hanya tekan antarmuka locator pada beberapa tombol, dapat menyelesaikan debugging.
3Fungsi yang sederhana untuk mengatur dan penyesuaian adalah / ketika reaksi cara, katup terbuka / jenis dekat, karakteristik output, perjalanan lurus atau sudut pukulan serta pengaturan langsung.
|
|
Pertama, Tinjauan Produk
CN5000 posisi katup listrik cerdas, penggunaan operasi dan operasi sepenuhnya digital, cocok untuk perjalanan lurus atau sudut aktuator pneumatik.Cara tindakan tunggal dan aksi ganda dengan penggunaan. Lokator adalah dua kawat sistem instrumentasi, menyediakan fungsi pengaturan PlD, tetapi sebagai regulator dan posisi dari perangkat kontrol cerdas tinggi.Lokator 4 ~ 20 mA oleh sinyal masukan untuk kontrol, PlD kontrol oleh + 24 VDC sirkuit seri output pasokan listrik dengan pemancar, Pada saat yang sama,Ini akan selain seluruh kontroler output sinyal arus dikonversi ke fungsi utama pengatur drive, memiliki sesuai dengan gesekan batang katup di tempat kerja,diimbangi oleh perubahan tekanan media yang disebabkan oleh gaya yang tidak seimbang sehingga pembukaan katup yang sesuai dengan sinyal kontrol output regulator untuk mencapai posisi yang benarMendukung protokol komunikasi HART.
|
| MOdel |
CN5000 |
| Bentuk peran |
Tindakan tunggal |
Berfungsi ganda |
| Sinyal masukan |
4-20mADC |
| Sinyal arus minimum |
30,0 mA (tipe standar), 3,8 mA (HART) |
| Tekanan udara masuk |
1.4-7Kgf/cm2 ((0.14-0.7MPa) |
| Perjalanan |
10 sampai 150 mm |
0-60° 0-90° |
| Antarmuka daya |
G1 / 2, NPT 1 / 2 (opsional) |
Kesalahan histeresis |
± 0,5% F.S |
| Antarmuka pasokan udara |
NPT 1 / 4 (opsional) |
Keakuratan Ulang |
± 0,3% F.S |
| Tingkat perlindungan |
IP65 |
Okarakteristik output |
Linear, persentase yang sama, cepat terbuka |
| Kelas tahan ledakan |
Eks IICT6 Gb |
Limbah tahan gempa |
6G |
| Ssuhu torage |
-40-80°C |
Komunikasi (opsional) |
Komunikasi HART |
| Wsuhu kerja |
-30-70°C |
Umpan balik |
4-20mA ((DC24V) |
| Kelembaban lingkungan |
5-95 RH (pada 40°C) |
Marterial |
Paduan aluminium |
| Ltahun ini |
± 1% F.S. |
Wdelapan |
1.5kg |
| Impedansi |
Biasa 3250/20 Madc, Hart340/20 Madc |
Ptidak |
Epoxy polyester semprot listrik |
|
* Parameter di atas dengan suhu atmosfer 20 °C 760 mmHg, kelembaban relatif 65% RH untuk referensi.
Ketiga, Instruksi Pemasangan
1. sumbu utama ke lokator menghubungkan dengan aktuator pneumatik. sambungan pipa output tidak diizinkan untuk memiliki fenomena kebocoran.
2. Tekan kombinasi tombol "+" dan "_" untuk menggerakkan katup di setengah pembukaan, menonton nilai tampilan apakah dalam 50% jika tidak, putar set gigi, membuatnya dalam kisaran ini;Tekan "+" dengan kombinasi tombol "_", Nilai posisi katup pada layar pengamatan katup drive berada dalam lingkup perubahan berikut; A,Perjalanan lurus (20%-80%). B, Sudut stroke (5%-95%).
3. Pada saat yang sama tahan tombol fungsi dan tombol "+" lebih dari lebih dari 5 detik, memulai inisialisasi otomatis.
4. Setelah keberhasilan inisialisasi menurut FlNSH, tekan fungsi model lebih dari 5 detik untuk keluar.
5. Tekan tombol fungsi lebih dari 5 detik untuk masuk ke menu klik "+3key perubahan nilai, dan kemudian klik"-"key recovery value. Tekan tombol mode lebih dari 5 detik untuk menyimpan dan dapat.
|
| MOdel |
Bentuk fungsional |
Jadwal output |
Modus AKeterangan |
Jenis perlindungan |
Antarmuka listrik |
Gasantarmuka sirkuit |
Jenis Instalasi |
| CN 5000 |
0Standar
fungsi
|
S perjalanan langsung |
S Tindakan tunggal |
N Tipe biasa
|
1G1/2 ((opsional) |
1Rc1/4 (opsional) |
0Aksesoris pemasangan standar (langsung) |
| 1Fungsi umpan balik posisi katup |
R Perjalanan sudut |
D Berfungsi ganda |
ATipe keamanan intrinsik |
2NPT1/2 (opsional) |
2NPT 1 / 4 (opsional) |
0Aksesoris instalasi (lihat gambar) |
| 2HART |
_____ |
_____ |
BTipe tahan api |
_____ |
_____ |
0Quarterturen pemasangan
(ukuran kustom pembeli untuk)
|
| Umpan balik posisi katup 3 + HART |
_____ |
_____ |
_____ |
_____ |
_____ |
_____ |
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi itu tergantung produk, Pls hubungi kami Ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa ruang lingkup bisnismu?
A: Lingkup bisnis kami adalahlayanan komponen otomatisasi eksportir dengan kontainer penuh, dan menjualSilinder udara, pengolahan sumber udara, katup solenoid,katup udara,katup motorisasi,katup kuningan, katup hidrolik, silinder hidrolik, udara dan minyakpemasangan, pengukur tekananDan sebagainya.
P:WApa jenis produk yang bisa kau buat?
A: Kami dapat membuat berbagai jenis stainless steel, Kuningan, aluminiumpengolahan bahan.seperti tinggitekanan Katup / katup solenoid / katup listrik /katup air/katup pneumatik/Silinder udara/ventil hidrolik/akumulator hidrolikproduk dan sebagainya.
T: Apakah produk dapat dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuat. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuat. tapi Anda perlu memberi kami otorisasi jika itu mungkin.
T: Bisakah Anda menyediakan produk merek instrumen pneumatik dan hidrolik terkenal asli?
A: Ya, kami dapat memasok seperti Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser dll.
P: Apakah ada garansi yang tersedia?
A: Ya, biasanya produk adalah jaminan kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik?
A: Benang G silinder dan tidak menutup sendiri, membutuhkan gasket tambahan untuk mencegah kebocoran. PT dan NPT kerucut,dan benang internal dan eksternal menjadi lebih ketat dan lebih ketat ketika diperketatPenutup dicapai melalui deformasi benang, dan sealant atau pita biasanya digunakan bersama-sama untuk meningkatkan efek penutup
G-thread adalah pipa lurus silinder yang digunakan untuk koneksi yang tidak tertutup; PT thread adalah tabung kerucut yang bergantung pada deformasi dan penyegelan benang itu sendiri;NPT juga tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Bagaimana mengubah satuan tekanan: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kelelahan kumparan katup solenoid?
A: tegangan dan hz yang salah, sering beralih, kepala pilot memasuki cairan, inti katup dan masalah pegas,lingkungan panas, getaran berat dll.
P: Apa yang harus diperhatikan untuk komponen pneumatik dalam suhu tinggi atau lingkungan yang sangat dingin?
| Titik Fokus |
Tindakan Balap Lingkungan Suhu Tinggi |
Tindakan Balas Lingkungan yang Sangat Dingin |
| Segel |
Karet fluor, PTFE |
Nitril suhu rendah, karet silikon, poliuretan |
| Penggilingan |
Lemak sintetis suhu tinggi (volatilitas rendah) |
Lemak suhu rendah (titik tuang rendah, viskositas rendah) |
| Pengolahan Pasokan Udara |
Memperkuat pendinginan, penghapusan air yang efisien |
Pengeringan titik embun yang sangat rendah (tipe pendingin + adsorpsi), pelacakan panas |
| Komponen Logam |
Kliring ekspansi cadangan |
Pilih bahan dengan ketahanan suhu rendah, mencegah kebocoran karena penyusutan dingin |
| Komponen Kontrol |
Koil kelas tahan panas tinggi, disipasi panas, konsumsi daya rendah |
Menginstal kotak isolasi, pemanasan lokal, mencegah kondensasi dingin |
| Pemasangan |
Jauhkan dari sumber panas, tambahkan pelat isolasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan isolasi panas |
