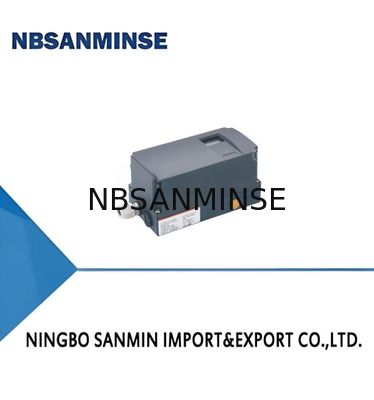

Lampu Aluminium Alloy Sanmin Intelligent Electric Valve Locator

1. Pemosisian ini memiliki kontrol digital penuh internal, keandalan tinggi, stabilitas yang baik, volume kecil, ringan, dll.

2. Debugging yang mudah. Tanpa alat apa pun, cukup tekan antarmuka pemosisian pada beberapa tombol, dapat menyelesaikan debugging.

3. Fungsi mudah diatur dan penyesuaian cara reaksi is/when, jenis buka/tutup katup, karakteristik keluaran, perjalanan lurus atau sudut langkah serta pengaturan langsung.

Pertama, Ikhtisar Produk

Pemosisian katup listrik cerdas CN5000, penggunaan operasi dan pengoperasian digital penuh, cocok untuk aktuator pneumatik perjalanan lurus atau sudut. Cara aksi tunggal dan aksi ganda dengan penggunaan. Pemosisian adalah instrumentasi sistem dua kabel, menyediakan fungsi pengaturan PlD, tetapi sebagai pengatur dan pemosisian perangkat kontrol cerdas tinggi. Pemosisian 4 ~ 20 mA oleh sinyal input untuk mengontrol, kontrol PlD oleh catu daya + 24 VDC output rangkaian seri dengan pemancar, Pada saat yang sama, itu akan selain untuk menyelesaikan sinyal arus keluaran pengontrol diubah menjadi fungsi utama penggerak pengatur, memiliki sesuai dengan gesekan batang katup di tempat kerja, diimbangi oleh perubahan tekanan sedang yang disebabkan oleh gaya yang tidak seimbang sehingga pembukaan katup sesuai dengan sinyal kontrol keluaran pengatur untuk mencapai penentuan posisi yang benar. Mendukung protokol komunikasi HART.

* Parameter di atas dengan suhu atmosfer 20 'C pabs 760mmHg, kelembaban relatif 65% RH untuk tolok ukur.

Ketiga, Petunjuk Pemasangan

1. Poros utama ke tautan pemosisian dengan aktuator pneumatik. Sambungan pipa keluaran tidak diperbolehkan memiliki fenomena kebocoran.

2. Tekan kombinasi tombol "+" dan "_" untuk menggerakkan katup di bagian pembukaan, perhatikan nilai tampilan apakah dalam 50% jika tidak, putar set roda gigi, buat dalam rentang ini; Tekan kombinasi tombol "+" dengan "_", nilai posisi katup layar pengamatan katup penggerak berada dalam lingkup perubahan berikut; A, Perjalanan lurus (20%-80%). B, Sudut langkah (5%-95%).

3. Pada saat yang sama tahan tombol fungsi dan tombol "+" lebih dari lebih dari 5 detik, mulai inisialisasi otomatis.

4. Setelah keberhasilan inisialisasi sesuai dengan FlNSH, tekan model fungsi lebih dari 5 detik untuk keluar.

5. Tahan tombol fungsi lebih dari 5 detik untuk masuk ke menu klik "+3key mengubah nilai, dan kemudian klik"-"key pemulihan nilai. Tekan tombol mode lebih dari 5 detik untuk menyimpan dan dapat.

0Standar

fungsi

N Tipe biasa

0Pemasangan quarterturen lampiran

(ukuran kustom pembeli untuk)
