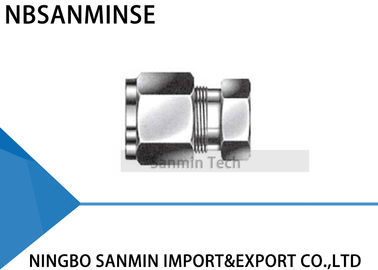

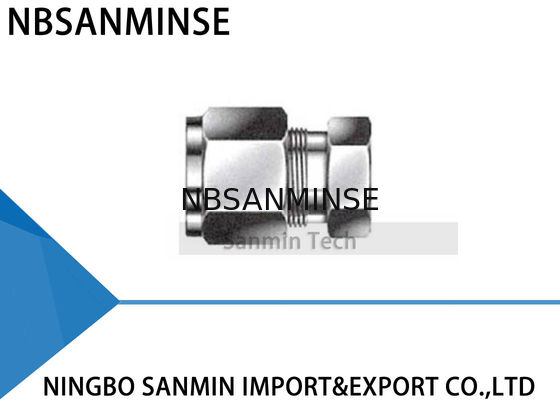

Tutup Tipe C Stainless Steel 316L Fitting Pipa Kualitas Tinggi Sanmin
Petunjuk Pemasangan
Fitting dipasok terpasang dan kencang dengan tangan. Pembongkaran sebelum digunakan dapat memungkinkan masuknya kotoran atau partikel lain
1. Masukkan selang ke dalam fitting
Periksa bahwa selang bersandar kuat pada bahu fitting dan mur kencang dengan tangan. Pada titik ini disarankan untuk membuat tanda goresan pada segi enam yang memanjang ke badan fitting. Tanda ini akan berfungsi sebagai indikator titik awal dan penarikan yang tepat.
2. Kencangkan mur
1-1/4 Putaran mur diperlukan untuk 1/4” (6mm) dan lebih tinggi (Lihat Gbr. A)
3/4 Putaran mur diperlukan untuk 3/16” (4mm) dan lebih rendah (Lihat Gbr. B)
Petunjuk Pemasangan Ulang
Sambungan dapat dilepas dan dipasang kembali berulang kali, tanpa kehilangan segel kedap bocor.
1. Sebelum melepas, Tandai posisi mur relatif terhadap badan fitting.
2. Untuk memasang kembali, gunakan kunci pas untuk mengencangkan mur ke posisi semula.
3. Kencangkan sedikit dengan kunci pas hingga terasa sedikit peningkatan torsi.
Pemotongan Selang
Dua metode berbeda dapat digunakan untuk memotong selang:
1. Pemotong Selang
2. Gergaji Besi
Peringatan
Jangan menjepit selang di tempat yang akan dimasukkan ke dalam fitting (penjepit akan meninggalkan bekas pada selang yang dapat menyebabkan kebocoran, dan mungkin menyebabkan ovalitas).
Penanganan Selang
Goresan pada selang dapat menyebabkan kebocoran. Oleh karena itu, penting untuk menangani selang dengan hati-hati untuk mengurangi risiko kebocoran.
Beberapa Tindakan Pencegahan yang Harus Diambil
1. Selang tidak boleh diseret di lantai.
2. Selang tidak boleh ditarik keluar dari rak selang, terutama untuk selang OD besar
Selang Tembaga
Jika menggunakan selang tembaga dari gulungan, pegang ujung selang dan buka gulungan ke luar, biarkan selang tergeletak di permukaan datar.
Keamanan Tinggi
Dalam aplikasi di mana kondisi ekstrem dan tekanan tinggi ada, kami merekomendasikan prosedur pemasangan berikut:
1. Periksa bahwa mur kencang dengan tangan
2. Masukkan selang (Hingga bahu)
3. Putar mur dengan kunci pas hingga selang tidak berputar bebas.
4. Tandai posisi mur.
5. Putar mur 1-1/4 putaran.
Metode ini memastikan bahwa bahkan jika OD selang berada pada toleransi minimum, ferrule akan bersentuhan dengan selang selama 1-1/4 putaran penuh.
Untuk memastikan keandalan dan kinerja fitting maksimum, perhatian besar harus diberikan saat memilih selang untuk setiap aplikasi
Mengapa memilih kami
1: Berbagai gaya untuk setiap produk dan rangkaian produk pneumatik yang lengkap.
2: Pesanan sampel & pesanan jumlah kecil dapat diterima.
3: Sesuaikan sesuai permintaan khusus Anda.
4: Berikan informasi produk gratis.
5: Stok besar untuk pengiriman cepat.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalah layanan eksportir suku cadang otomasi dengan kontainer penuh, dan menjual silinder udara, pengolahan sumber udara, katup solenoid, katup udara, katup bermotor, Katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T: Produk jenis apa yang bisa Anda buat?A: Kami dapat membuat berbagai macam pemrosesan bahan
stainless steel, kuningan, aluminium seperti katup tekanan tinggi/katup solenoid/katup elektrik / katup air/katup pneumatik/silinder udara/katup hidrolik/akumulator hidrolik produk dan seterusnya.T: Bisakah produk dibuat dengan logo dan merek kami?
A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional dalam membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, kami dapat memasok seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? A: Ya, biasanya produk adalah garansi kualitas satu tahun.
T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau selotip biasanya digunakan bersama untuk meningkatkan efek penyegelan Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara
T: Cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot kemasukan cairan, masalah inti katup dan pegas,
lingkunganpanas, getaran berat, dll. T:
Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin? Poin Fokus
| Tindakan Balasan Lingkungan Suhu Tinggi |
Tindakan Balasan Lingkungan Sangat Dingin |
Segel |
| Karet Fluor, PTFE |
Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
| Gemuk sintetis suhu tinggi (volatilitas rendah) |
Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perawatan Pasokan Udara |
| Perkuat pendinginan, penghilangan air yang efisien |
Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
| Cadangkan celah ekspansi |
Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
| Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Pemasangan |
| Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
