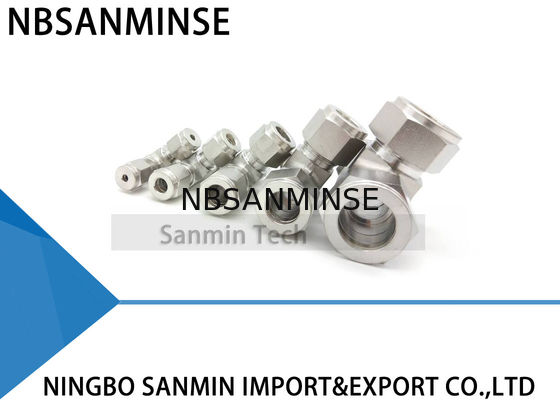

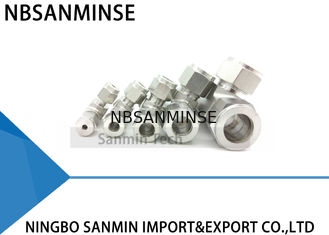

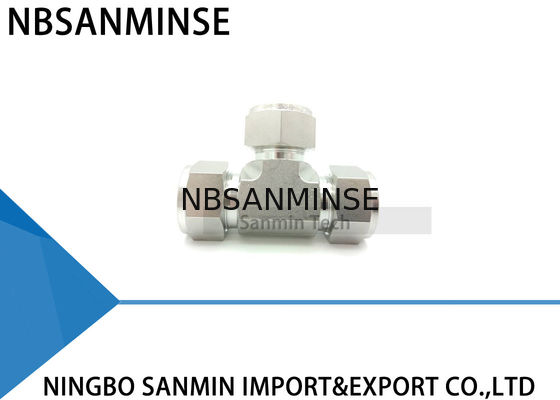

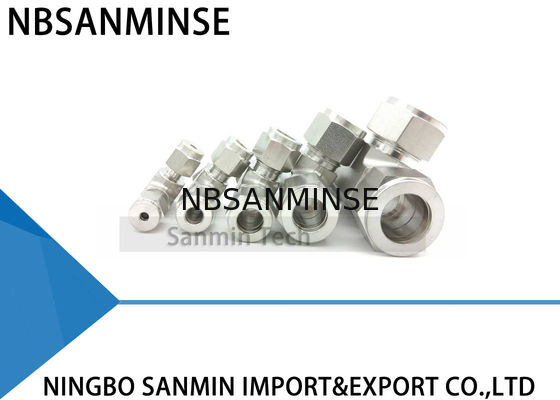

UT Union Tee Stainless Steel SS316L Fitting Pipa Pneumatik Fitting Pipa Kualitas Tinggi Sanmin
Deskripsi Fitting Pipa
Fitting pipa adalah mekanisme yang digunakan untuk menyegel dan mencengkeram tubing. Keunggulan mekanis dan geometri fitting jenis ini menghasilkan rakitan yang kedap.
Untuk merakit, cukup masukkan tabung ke dalam rakitan lengkap hingga tabung menyentuh bahu badan fitting. Kedua ferrule didorong ke depan di antara mur dan badan fitting menggunakan gaya mekanis yang diciptakan dengan memutar mur searah jarum jam. Ferrule belakang didorong ke bagian belakang meruncing dari ferrule depan didorong oleh gaya ke dalam mulut badan yang meruncing.
Ferrule belakang dilas secara radial ke dalam pada tabung sambil mengangkat ferrule depan keluar untuk membentuk segel penuh pada permukaan badan yang meruncing.
Putaran mur 1-1/4 dari posisi kencang tangan memastikan dorongan yang konsisten dari anggota penyegelan. Ini memastikan segel yang efektif terhadap tekanan tinggi serta kondisi vakum ultra tinggi.
Pemotongan Pipa
Dua metode berbeda dapat digunakan untuk memotong pipa:
1. Pemotong Pipa
2. Gergaji Besi
Pemotongan Gergaji Besi
Untuk memotong pipa dengan gergaji besi dan mendapatkan ujung yang siku, pipa harus dipotong dengan blok pemandu
Metode pemotongan ini memerlukan penghilangan gerinda pada ujung pipa.
Peringatan
Jangan menjepit pipa di tempat yang akan dimasukkan ke dalam fitting (ragum akan meninggalkan bekas pada pipa yang dapat menyebabkan kebocoran, dan mungkin menyebabkan ovalitas).
Beberapa Tindakan Pencegahan yang Harus Diambil
1. Pipa tidak boleh diseret di lantai.
2. Pipa tidak boleh ditarik keluar dari rak tubing, terutama untuk pipa OD besar
Inspeksi Pipa
Penggunaan: Ini adalah alat ukur "No-Go" dan harus digunakan sebagai berikut:
Pasang fitting sesuai dengan instruksi berikut: 1/4 inci (6mm), 3/8 inci, 1/2 inci (12mm) - pasang 1-1/4 putaran dari kencang jari. Periksa celah antara mur dan badan, gunakan pengukur ukuran yang sesuai. Jika pengukur mudah masuk ke celah, kencangkan mur lebih lanjut hingga pengukur tidak dapat masuk ke celah
Keamanan Tinggi
Dalam aplikasi di mana kondisi parah dan tekanan tinggi ada, kami merekomendasikan prosedur pemasangan berikut:
1. Periksa apakah mur kencang jari
2. Masukkan pipa (Sampai bahu)
3. Putar mur dengan kunci pas hingga pipa tidak berputar bebas.
4. Tandai posisi mur.
5. Putar mur 1-1/4 putaran.
Metode ini memastikan bahwa bahkan jika OD pipa berada pada toleransi minimum, ferrule akan bersentuhan dengan pipa selama 1-1/4 putaran penuh.
Untuk memastikan keandalan dan kinerja fitting maksimum, perawatan yang besar harus diberikan saat memilih tubing untuk setiap aplikasi
Mengapa memilih kami
1: Berbagai gaya untuk setiap produk dan rangkaian produk pneumatik yang lengkap.
2: Kualitas tinggi dengan harga bersaing.
3: Pesanan sampel & pesanan jumlah kecil dapat diterima.
4: Kualitas andal terjamin dan layanan purna jual aktif
5: Kustomisasi sesuai permintaan khusus Anda.
T: Bisakah Anda menawarkan sampel gratis?
A: Ya, tapi tergantung produk, Silakan hubungi kami ina@pneuhydr.com atau whatsapp 0086 15168536055
T: Apa cakupan bisnis Anda?
A: Cakupan bisnis kami adalah layanan ekspor suku cadang otomasi dengan kontainer penuh, dan penjualan silinder udara, pengolahan sumber udara, katup solenoid, katup udara, katup bermotor, katup kuningan, katup hidrolik, silinder hidrolik, udara dan oli fitting, pengukur tekanan dll.
T: Bahan jenis produk apa yang bisa Anda buat?
A: Kami dapat membuat berbagai macam pemrosesan bahan stainless steel, kuningan, aluminium. seperti katup tekanan tinggi / katup solenoid / katup listrik / katup air/ katup pneumatik /silinder udara/katup hidrolik/produk akumulator hidrolik dan sebagainya.T: Bisakah produk dibuat dengan logo dan merek kami?A: Ya, tentu saja, kami bisa membuatnya. kami adalah pemasok OEM selama bertahun-tahun dan profesional untuk membuatnya. Tetapi Anda perlu memberi kami otorisasi jika memungkinkan.
T: Bisakah Anda menyediakan barang merek pneumatik dan hidrolik, instrumen terkenal asli?
A: Ya, kami dapat menyediakan seperti Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser dll.
T:
Apakah ada garansi yang tersedia?
Titik Fokus T: Apakah konektor dalam sistem Inggris atau Metrik? Apa perbedaan antara ulir PT, NPT, dan G?
A:
Ulir G adalah silinder dan tidak menyegel sendiri, memerlukan gasket tambahan untuk mencegah kebocoran. PT dan NPT berbentuk kerucut, dan ulir internal dan eksternal menjadi semakin kencang saat dikencangkan. Penyegelan dicapai melalui deformasi ulir, dan sealant atau pita biasanya digunakan bersama untuk meningkatkan efek penyegelan
Ulir G adalah pipa lurus silinder yang digunakan untuk sambungan non-segel; Ulir PT adalah tabung kerucut yang mengandalkan deformasi dan penyegelan ulir itu sendiri; NPT juga merupakan tabung kerucut dengan sudut profil gigi 60 derajat, terutama digunakan di Amerika Utara T: Bagaimana cara mengonversi satuan tekanan: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
T: Apa yang biasanya menyebabkan kumparan katup solenoid terbakar?
A: Tegangan dan hz yang salah, sering beralih, kepala pilot masuk ke cairan, masalah inti katup dan pegas,
lingkungan
panas, getaran berat, dll.T: Apa yang harus diperhatikan untuk komponen pneumatik di lingkungan bersuhu tinggi atau sangat dingin?
Titik Fokus Penanggulangan Lingkungan Suhu Tinggi
| Penanggulangan Lingkungan Dingin Ekstrem |
Segel |
Karet fluor, PTFE |
| Nitrile suhu rendah, karet silikon, poliuretan |
Pelumasan |
Gemuk sintetis suhu tinggi (volatilitas rendah) |
| Gemuk suhu rendah (titik tuang rendah, viskositas rendah) |
Perlakuan Pasokan Udara |
Perkuat pendinginan, penghilangan air yang efisien |
| Pengeringan titik embun ultra-rendah (tipe pendinginan + adsorpsi), pelacakan panas |
Komponen Logam |
Cadangkan celah ekspansi |
| Pilih bahan dengan ketangguhan suhu rendah, cegah kebocoran karena penyusutan dingin |
Komponen Kontrol |
Kumparan tingkat tahan panas tinggi, pembuangan panas, konsumsi daya rendah |
| Pasang kotak isolasi, pemanasan lokal, cegah kondensasi dingin |
Instalasi |
Jauhkan dari sumber panas, tambahkan pelat insulasi panas |
| Hindari paparan angin dan salju, bungkus dengan bahan insulasi termal |
